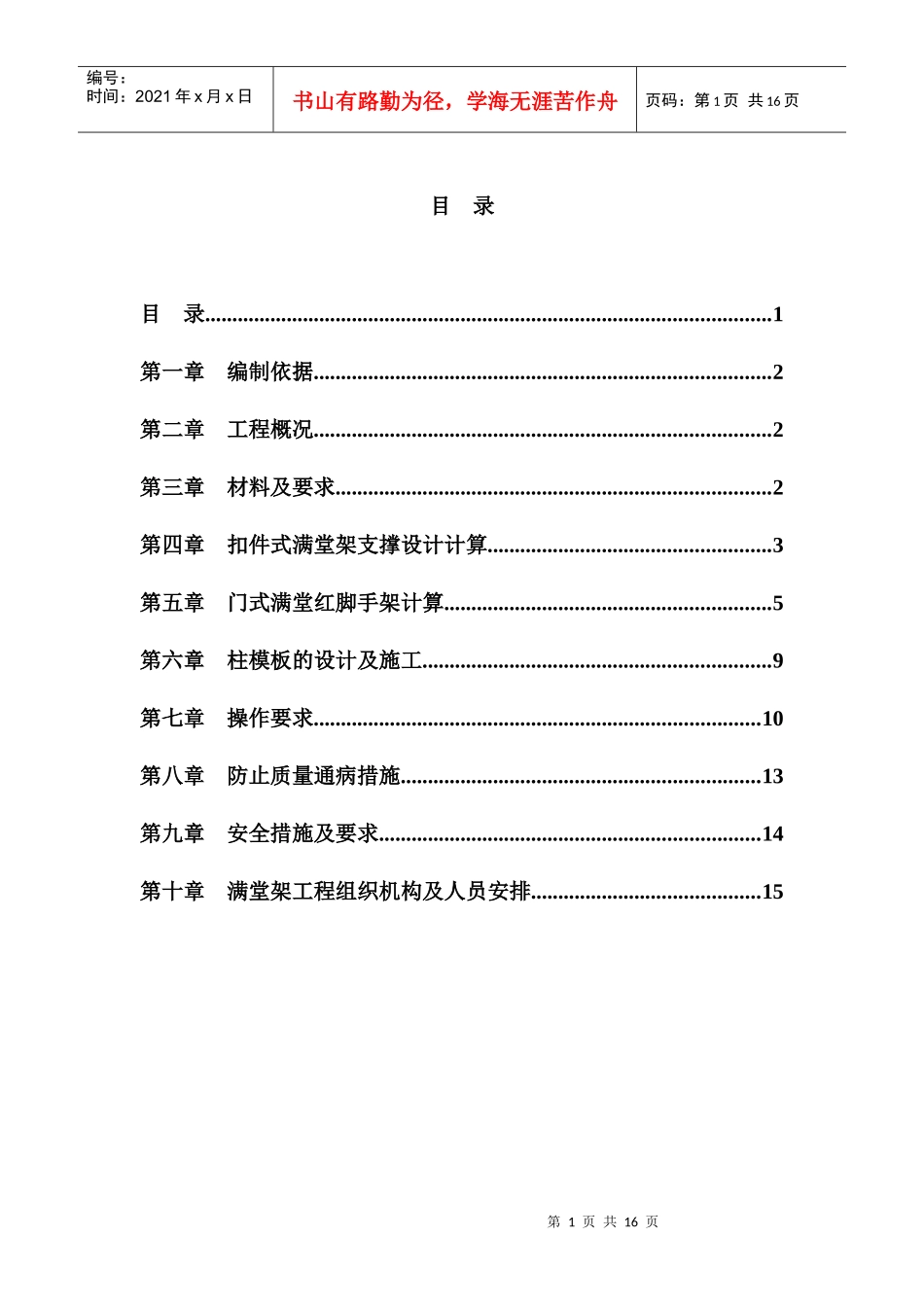

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页目录目录........................................................................................................1第一章编制依据....................................................................................2第二章工程概况....................................................................................2第三章材料及要求................................................................................2第四章扣件式满堂架支撑设计计算....................................................3第五章门式满堂红脚手架计算............................................................5第六章柱模板的设计及施工................................................................9第七章操作要求..................................................................................10第八章防止质量通病措施..................................................................13第九章安全措施及要求......................................................................14第十章满堂架工程组织机构及人员安排..........................................15第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页第一章编制依据****社区一期工程高支模专项方案是根据以下依据编制的：1、****社区一期工程施工图纸；2、有关钢管脚手架安全技术、混凝土结构工程施工质量验收、建筑施工高处作业安全技术等现行规范；3、高层建筑施工手册。第二章工程概况****社区一期工程是由深圳市**房地产有限公司投资兴建的工程。该工程由多栋建筑物组成。社区中心负一层层高5.4M，商业裙楼1、2栋和联排别墅（因采用先施工负一层顶板，再回填土）支撑高度分别达6.4M、5.5M，采用扣件式满堂红脚手架，及门式脚手架。第三章材料及要求扣件式脚手架：1、钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管采用外径为48mm，壁厚3.5mm，其材质应采用国家现行标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的3号普通钢管，其质量应符合GB700-79《普通碳素结构钢技术要求》中A3钢的要求。弯曲变形，锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于25kg。钢管上严禁打孔。2、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。扣件及其附件应符合GB978-67《可锻铁分类及技术条件》的规定，机械性能不低于KT33-8的可锻铸铁的制作性能，其附件的制造材料应符合第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页GB700-79中A3钢的规定，螺纹应符合GBl96-81《普通螺纹》的规定，垫圈应符合GB95-76《垫圈》的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于lmm，扣件表面应进行防锈处理。脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。门式脚手架：符合《建筑施工门式钢管脚手架安全技术规范》（JGJ43—2000）第3部份“构配件材质性能”要求。第四章扣件式满堂架支撑设计计算社区中心负一层及商业裙楼采用φ48×3.5钢管搭设满堂红脚手架，主梁截面尺寸为800×750mm，板厚150mm。1、荷载计算主梁荷载计算(按1m计算)：(1)．新浇混凝土自重：1.0×25000×0.8×1=20KN/m；(2)．模板自重：0.75×2.6×1=1.95KN/m；(3)．施工荷载：2.5×0.8×1=2KN/m；(4)．振捣混凝土荷载2.0×0.8×1=1.6KN/m；荷载为：1.2×(20+1.95)+1.4×(2+1.6)=31.38KN/m；集中荷载为：F=ql/2=31.38×1000/2=15690N板荷载计算(按1m2)计算：(1)．新浇混凝土自重：1×25000×0.15=3.75KN/m2；(2)．模板自重：0.75×1.0=0.75KN/m2；(3)．施工荷载：2.5×1=2.5KN/m2；(4)．振捣混凝土荷载2.0×1=2.0KN/m2；荷载为：1.2×(3.75+0.75)+1.4×(2.5+2.0)=11.7KN/m22.主...
