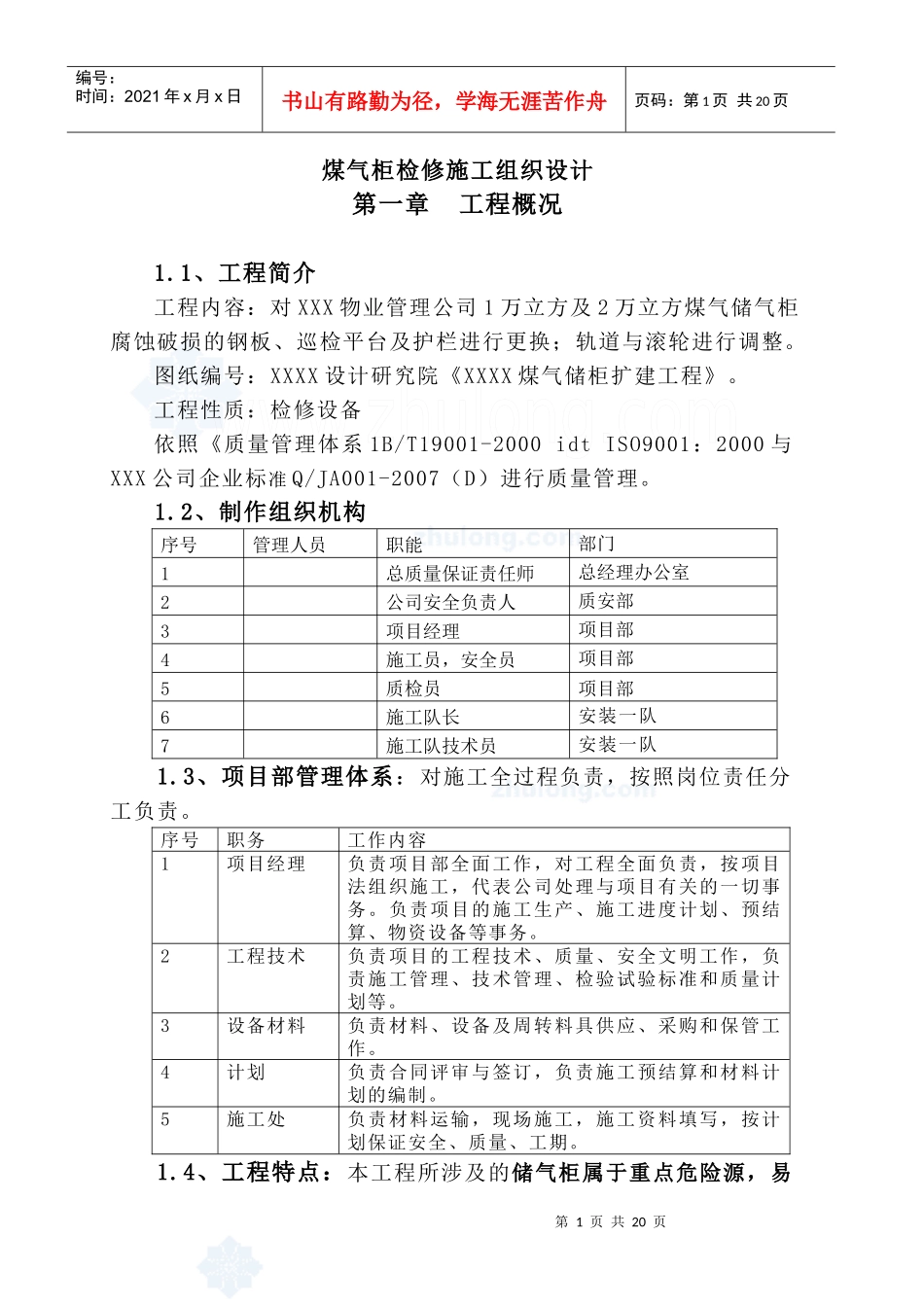

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页煤气柜检修施工组织设计第一章工程概况1.1、工程简介工程内容：对XXX物业管理公司1万立方及2万立方煤气储气柜腐蚀破损的钢板、巡检平台及护栏进行更换；轨道与滚轮进行调整。图纸编号：XXXX设计研究院《XXXX煤气储柜扩建工程》。工程性质：检修设备依照《质量管理体系1B/T19001-2000idtISO9001：2000与XXX公司企业标准Q/JA001-2007（D）进行质量管理。1.2、制作组织机构序号管理人员职能部门1总质量保证责任师总经理办公室2公司安全负责人质安部3项目经理项目部4施工员，安全员项目部5质检员项目部6施工队长安装一队7施工队技术员安装一队1.3、项目部管理体系：对施工全过程负责，按照岗位责任分工负责。序号职务工作内容1项目经理负责项目部全面工作，对工程全面负责，按项目法组织施工，代表公司处理与项目有关的一切事务。负责项目的施工生产、施工进度计划、预结算、物资设备等事务。2工程技术负责项目的工程技术、质量、安全文明工作，负责施工管理、技术管理、检验试验标准和质量计划等。3设备材料负责材料、设备及周转料具供应、采购和保管工作。4计划负责合同评审与签订，负责施工预结算和材料计划的编制。5施工处负责材料运输，现场施工，施工资料填写，按计划保证安全、质量、工期。1.4、工程特点：本工程所涉及的储气柜属于重点危险源，易第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页燃、易爆，所以在施工过程中严格执行施工工序及有关安全管理制度。1.5、主要检修内容及工程量1.5.1更换腐蚀破损的钢板；1.5.2除锈、刷漆防腐:对储气柜钟罩、柜体、水槽、平台、梯子、护栏等进行除锈及刷漆防腐。除锈、防腐面积如下：1#储气柜位置工程量（m2）备注钟罩南60m2钟罩东南20m2钟罩东23m2钟罩中心10m2钟罩人孔3m22个各塔水封15m2一塔柜体鼓包10m2二塔柜体鼓包50m2三塔柜体鼓包15m2导轨焊缝144m20.4宽*10长*36个各塔人孔12m2水槽平台70m2各塔梯子100m2各塔护栏10m2合计774钟罩竖焊缝45m5.6*8钟罩圆焊缝80m合计125m2#储气柜第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页位置数量（m2）备注钟罩北面15m2钟罩东南6m2钟罩东35m2钟罩中心6m2钟罩东北15m2各塔水封245m2钟罩人孔3m22个一塔柜体鼓包5m2二塔柜体东北鼓包10m2二塔柜体东边鼓包8m2三塔柜体鼓包5m2各塔水封367m23个各塔人孔12m2水槽平台102m2导轨焊缝224m20.4宽*10长*56各塔梯子100m2各塔护栏100m2合计1258m2钟罩竖焊缝120m钟罩圆焊缝2条220m一塔上边圆焊缝126m二塔上边圆焊缝126m三塔上边圆焊缝126m水槽焊缝100m合计698m1.5.3钟罩锈蚀部位除锈时进行厚度监测，个别锈蚀部位厚度不够的，进行局部更换。1.5.4对导轮进行检修、校正、除锈，导轮磨损严重的进行补焊修复，磨损较大的导轨进行修复，导轨头部连接部分修复。维修量如下：第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页1#储气柜导轮36组8，12，16位置数量备注水槽梯子入口1导轨头断裂水槽平台6导轮座腐蚀严重一塔东北2导轮磨损严重二塔1导轮磨损严重2#储气柜导轮56组16，20，20位置数量备注水槽梯子入口1导轨头断裂水槽平台3导轮座腐蚀严重一塔东北2导轮磨损严重二塔1导轮磨损严重1.5.5筒体同心度校正：对骨架部分进行调整、加固，校正储气柜柜体圆度、同心度，现出现变形严重的主要部分是2万气柜的二塔和三塔。（立柱骨架在每个导轮的下方）1.5.6水封部位进行焊缝检修补焊、除锈刷漆。1.5.7骨架修复后进行除锈、刷漆。1.5.8内部化学腐蚀部位需重新刷漆。1.5.9清理淤泥的内容参考施工程序中的相关内容。第二章施工准备2.1、工期目标：满足生产单位的正常运行。2.2、质量目标：认真贯彻执行国家、省、市的有关施工规范，规程及标准严格按设计要求进行施工，确保工程一次性验收合格。2.3、安全目标：针对本工程特点制定并落实相应的安全保证措施，确保施工过程中达到以下目标：（1）死亡、重伤、人为机械事故为零。（2...
