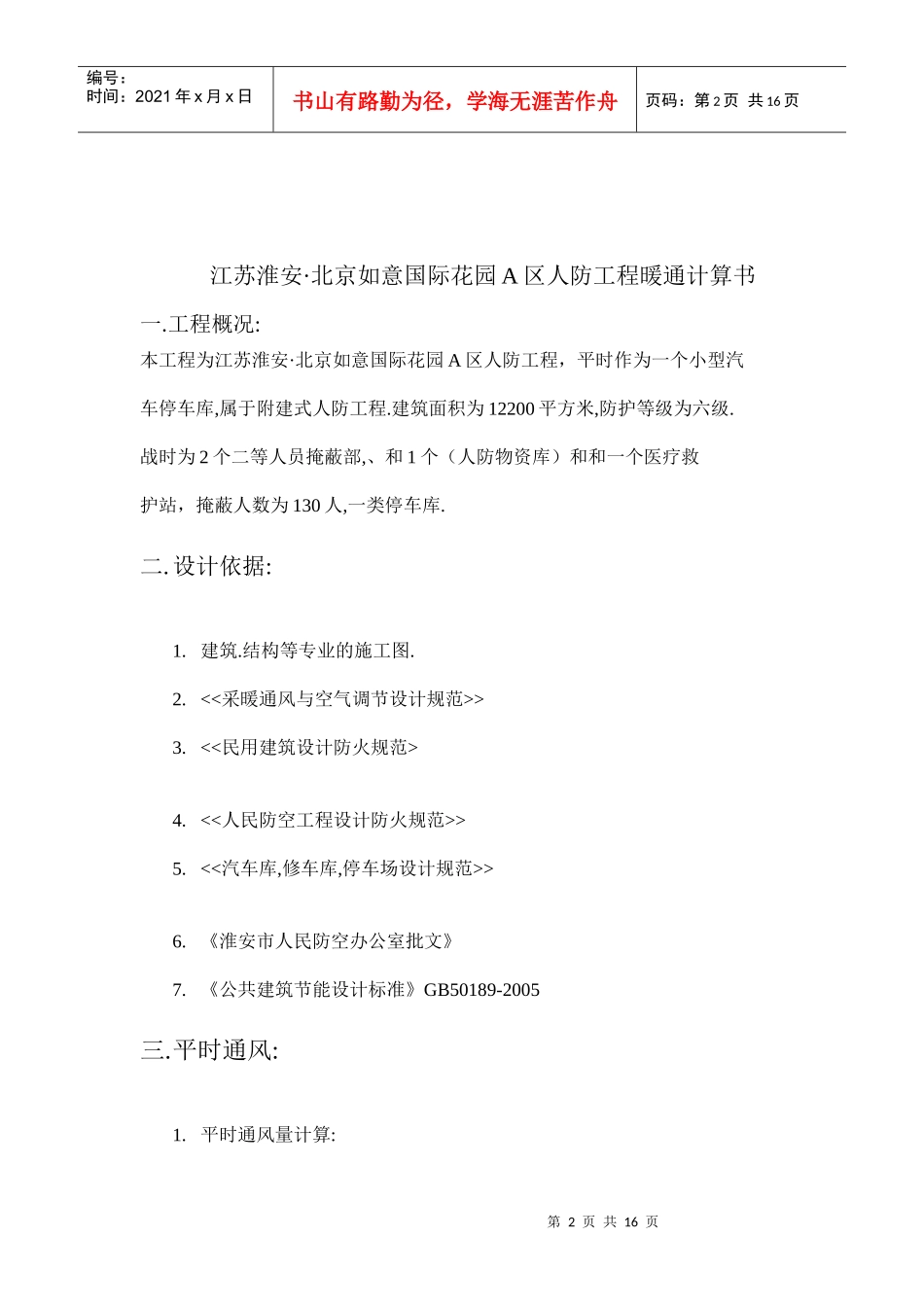

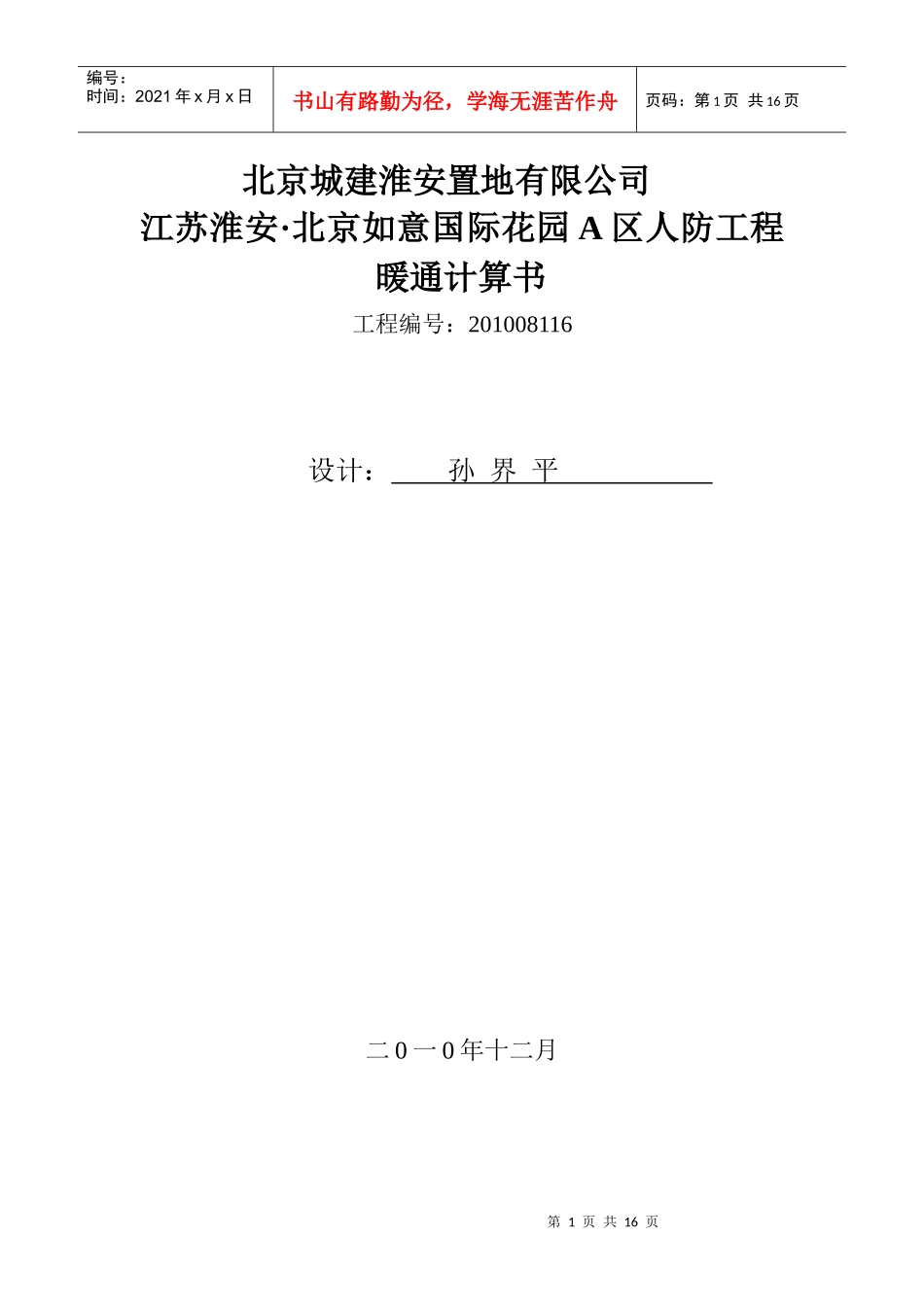

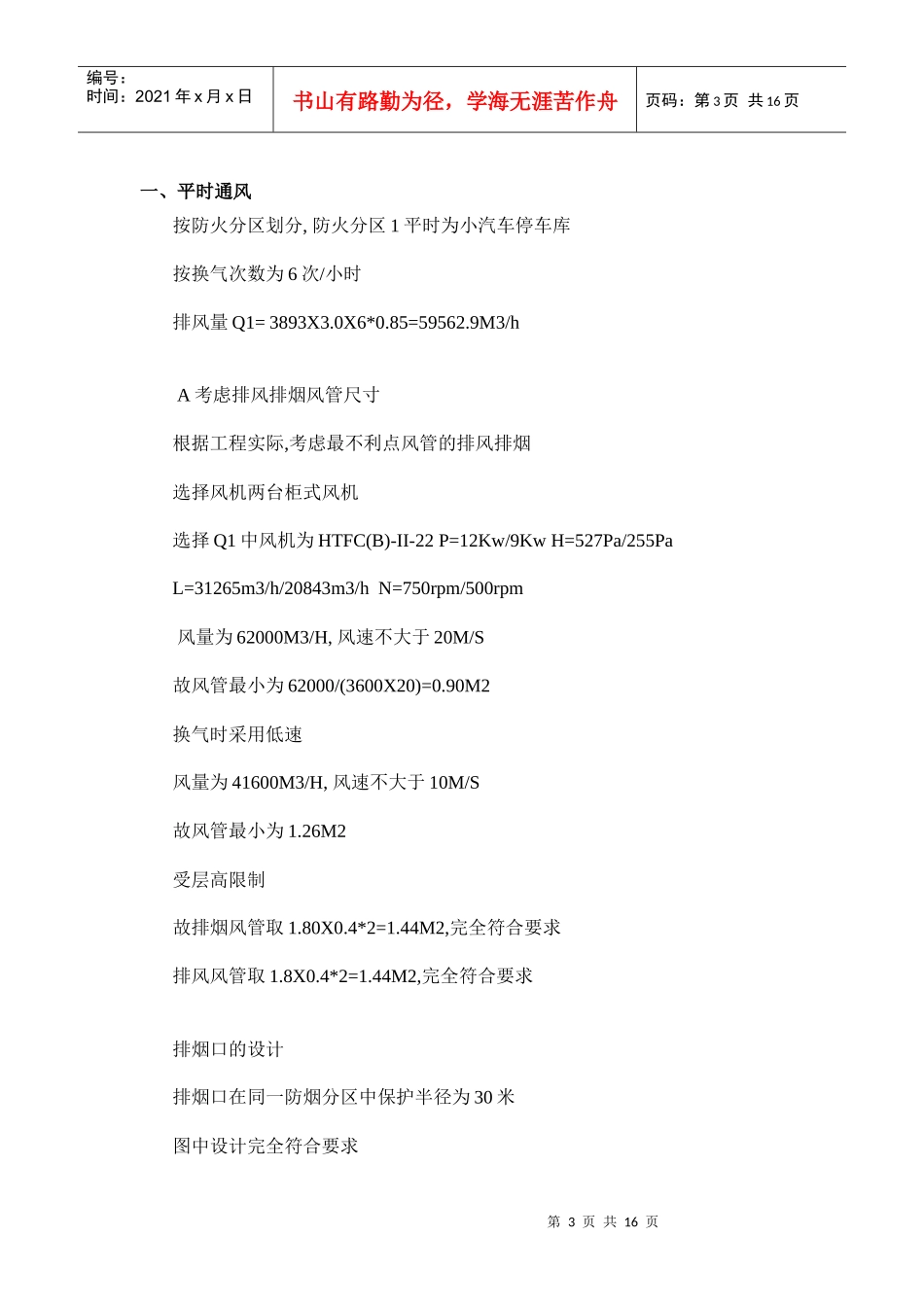

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页北京城建淮安置地有限公司江苏淮安·北京如意国际花园A区人防工程暖通计算书工程编号：201008116设计：孙界平二0一0年十二月第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页江苏淮安·北京如意国际花园A区人防工程暖通计算书一.工程概况:本工程为江苏淮安·北京如意国际花园A区人防工程，平时作为一个小型汽车停车库,属于附建式人防工程.建筑面积为12200平方米,防护等级为六级.战时为2个二等人员掩蔽部,、和1个（人防物资库）和和一个医疗救护站，掩蔽人数为130人,一类停车库.二.设计依据:1.建筑.结构等专业的施工图.2.<<采暖通风与空气调节设计规范>>3.<<民用建筑设计防火规范>4.<<人民防空工程设计防火规范>>5.<<汽车库,修车库,停车场设计规范>>6.《淮安市人民防空办公室批文》7.《公共建筑节能设计标准》GB50189-2005三.平时通风:1.平时通风量计算:第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页一、平时通风按防火分区划分,防火分区1平时为小汽车停车库按换气次数为6次/小时排风量Q1=3893X3.0X6*0.85=59562.9M3/hA考虑排风排烟风管尺寸根据工程实际,考虑最不利点风管的排风排烟选择风机两台柜式风机选择Q1中风机为HTFC(B)-II-22P=12Kw/9KwH=527Pa/255PaL=31265m3/h/20843m3/hN=750rpm/500rpm风量为62000M3/H,风速不大于20M/S故风管最小为62000/(3600X20)=0.90M2换气时采用低速风量为41600M3/H,风速不大于10M/S故风管最小为1.26M2受层高限制故排烟风管取1.80X0.4*2=1.44M2,完全符合要求排风风管取1.8X0.4*2=1.44M2,完全符合要求排烟口的设计排烟口在同一防烟分区中保护半径为30米图中设计完全符合要求第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页排烟口的风速不大于10M/SQ1中排烟口风速为62000/(0.63X0.5X16)/3600=2.25M/S小于10M/S,符合要求.防烟分区的划分.防烟分区不超过2000M2,防烟分区利用梁做挡烟垂壁.图中防烟分区完全符合要求.补风设计,大于排烟量50%符合规范要求火灾时采用自然进风方式与机械进风相结合方式,自然补风风速小于1.5M/S机械进风为33349m3/h图中设计完全符合要求按防火分区划分,防火分区2平时为小汽车停车库按换气次数为6次/小时排风量Q2=2001X3.0X6*0.85=30982M3/hA考虑排风排烟风管尺寸根据工程实际,考虑最不利点风管的排风排烟选择风机两台风机第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页选择Q2中风机为P=5.5/4.0KWL=18000/11918m3/hH=6200/288Pa风量为36000M3/H,风速不大于20M/S故风管最小为36000/(3600X20)=0.50M2换气时采用低速风量为23000M3/H,风速不大于10M/S故风管最小为0.67M2受层高限制故排烟风管取1.50X0.4=0.60M2,完全符合要求排风风管取1.5X0.5=0.75M2,完全符合要求排烟口的设计排烟口在同一防烟分区中保护半径为30米图中设计完全符合要求排烟口的风速不大于10M/SQ2中排烟口风速为30000/(0.8X0.16X13)/3600=6.25M/S小于10M/S,符合要求.补风设计,大于排烟量50%符合规范要求火灾时采用自然进风方式与机械进风相结合方式,自然补风风速小于1.5M/S机械进风为33349m3/h图中设计完全符合要求第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页按防火分区划分,防火分区3平时为小汽车停车库按换气次数为6次/小时排风量Q3=3875X3.0X6x0.85=59287.5M3/hA考虑排风排烟风管尺寸根据工程实际,考虑最不利点风管的排风排烟选择风机两台柜式风机选择Q3中风机为HTFC(B)-II-22P=12Kw/9KwH=527Pa/255PaL=31265m3/h/20843m3/hN=750rpm/500rpm风量为62000M3/H,风速不大于20M/S故风管最小为62000/(3600X20)=0.90M2换气时采用低速风量为41600M3/H,风速不大于10M/S故风管最小为1.26M2受层高限制故排烟风管取1.80X0.4*2=1.44M2,完全符合要求排风风管取1.8X0.4*2=1.44M2,完全符合要求排烟口的设计排烟口在同一防烟分区...
