机械制造工艺与装备期中试卷A(1)VIP免费

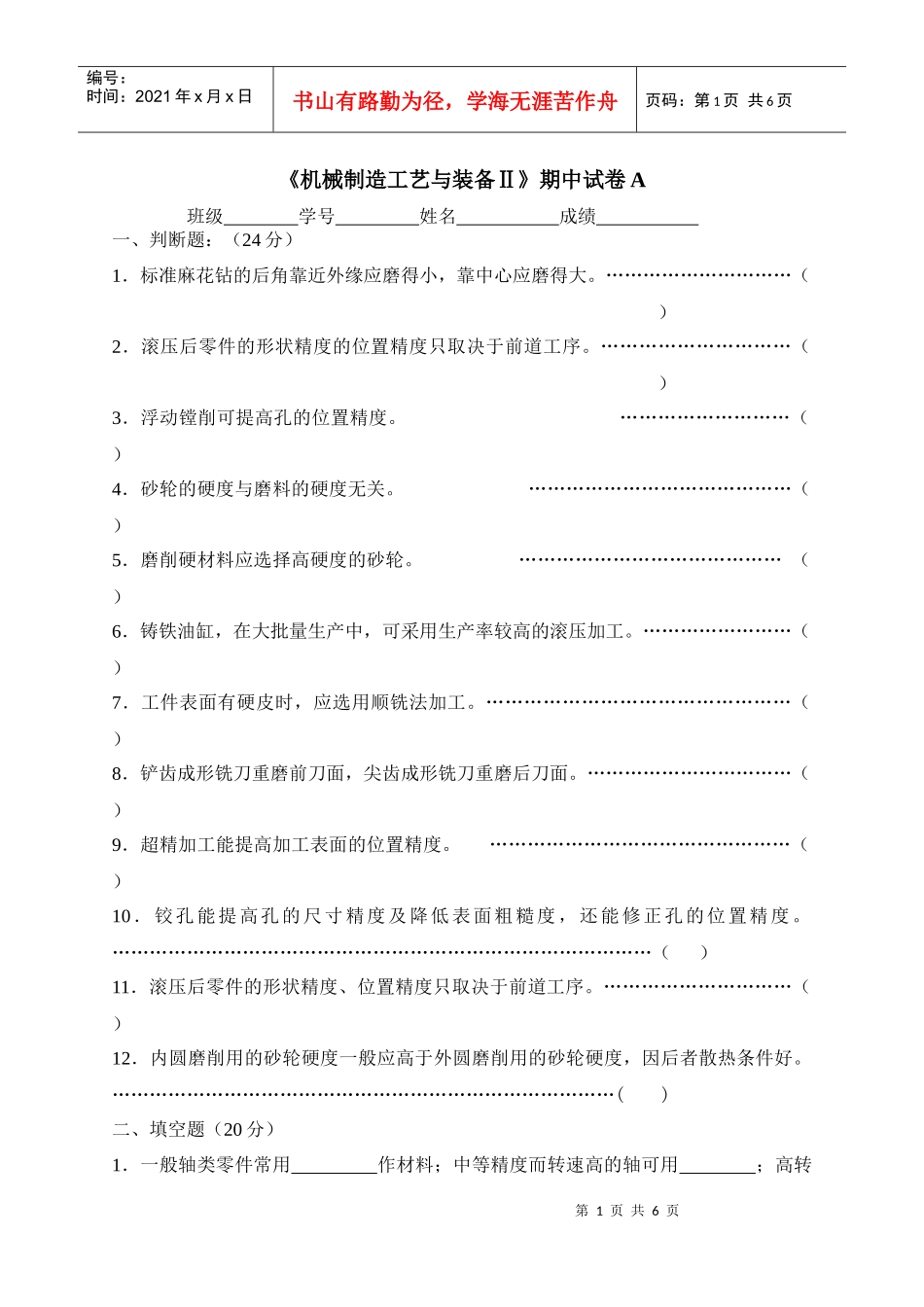

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《机械制造工艺与装备Ⅱ》期中试卷A班级学号姓名成绩一、判断题：（24分）1．标准麻花钻的后角靠近外缘应磨得小，靠中心应磨得大。…………………………（）2．滚压后零件的形状精度的位置精度只取决于前道工序。…………………………（）3．浮动镗削可提高孔的位置精度。………………………（）4．砂轮的硬度与磨料的硬度无关。……………………………………（）5．磨削硬材料应选择高硬度的砂轮。……………………………………（）6．铸铁油缸，在大批量生产中，可采用生产率较高的滚压加工。……………………（）7．工件表面有硬皮时，应选用顺铣法加工。…………………………………………（）8．铲齿成形铣刀重磨前刀面，尖齿成形铣刀重磨后刀面。……………………………（）9．超精加工能提高加工表面的位置精度。…………………………………………（）10．铰孔能提高孔的尺寸精度及降低表面粗糙度，还能修正孔的位置精度。……………………………………………………………………………（）11．滚压后零件的形状精度、位置精度只取决于前道工序。…………………………（）12．内圆磨削用的砂轮硬度一般应高于外圆磨削用的砂轮硬度，因后者散热条件好。………………………………………………………………………()二、填空题（20分）1．一般轴类零件常用作材料；中等精度而转速高的轴可用；高转第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页速、重载荷条件下工作的轴可选。2．孔内键槽在单件小批生产时宜用方法加工。在大批大量生产时宜采用方法加工可获得高的加工精度和生产率。3．平面磨削方式有__________和__________两种，相比较而言__________的加工精度和表面质量更高，但生产率较低。4．超精加工大致有四个阶段，它们是、、和。5．盖板式钻模一般多用于加工工件上的。因夹具在使用过程中要经常搬运，故其重量不宜超过。6．箱体上一系列有________要求的孔称为孔系。孔系一般可分为____________、____________和____________。7．多点联动夹紧机构中缺一不可的元件是_______________。三、工件尺寸如图所示，φ40−0.030mm与φ35−0.020mm的同轴度误差φ0.02mm。欲钻孔O，并保证尺寸30−0.10mm，试分析计算下列定位方案的定位误差。（10分）工件图定位简图第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页四、试标出钻夹具上影响工件加工精度的三类尺寸及偏差。（14分）五、如图（a）所示的一批工件，工件上四个表面均已加工，现采用如图（b）所示的钻夹具加工两平行孔φ80+0.04mm，试分析该夹具存在的主要错误。（10分）第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页六、编制下列零件的机械加工工艺规程。材料铸铁。生产批量：大量生产。写出工序号、工序内容、定位基准、设备名称。（10分）第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页六、试分析图示翻转式钻夹具，要求：1．指出各定位元件、调整元件和安装元件；2．指出影响加工精度的三类尺寸；3．计算中心距78±0.5的定位误差。（12分）第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页
