海门科技馆基坑支护土钉墙围护施工方案(DOC32页)VIP免费

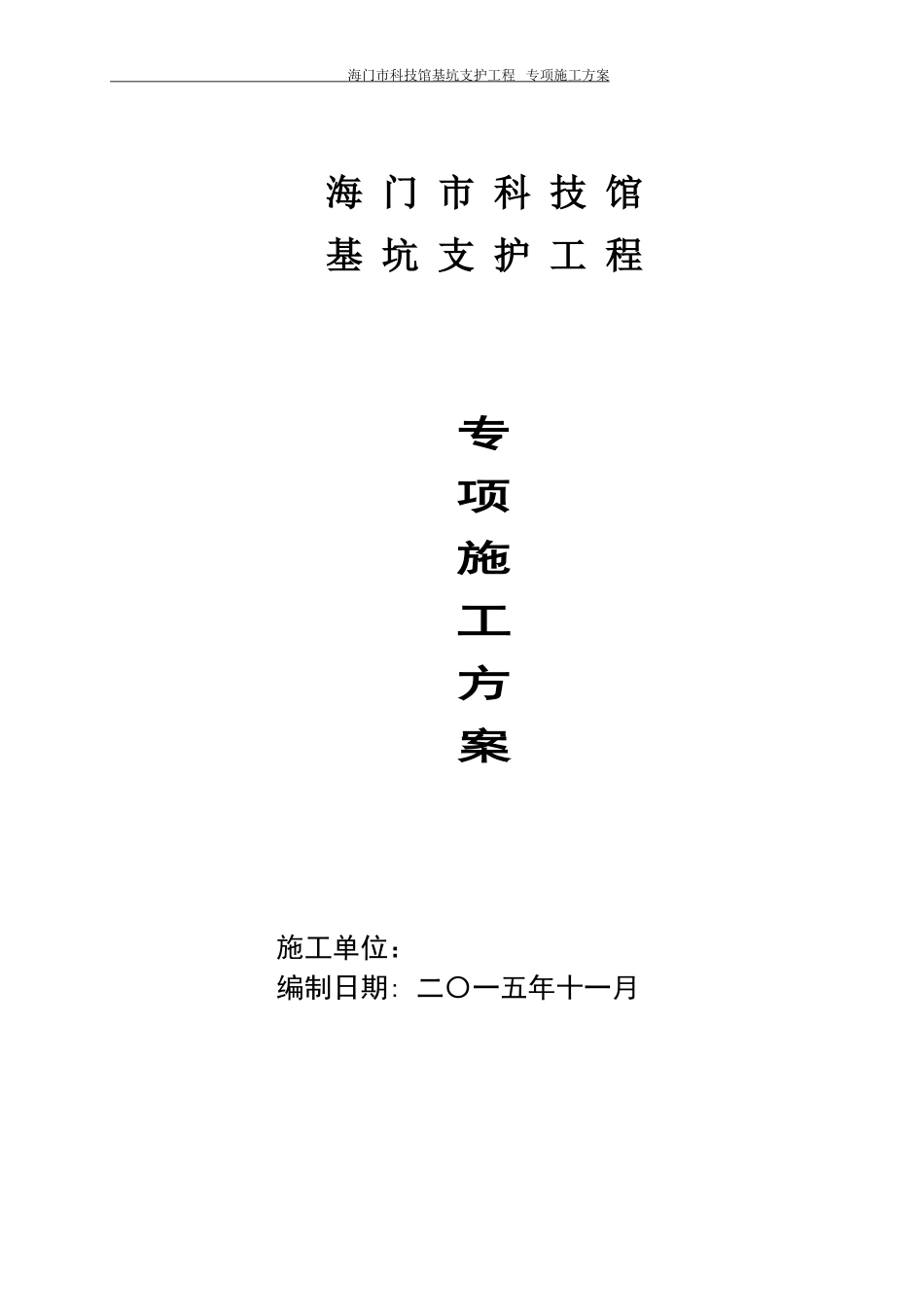

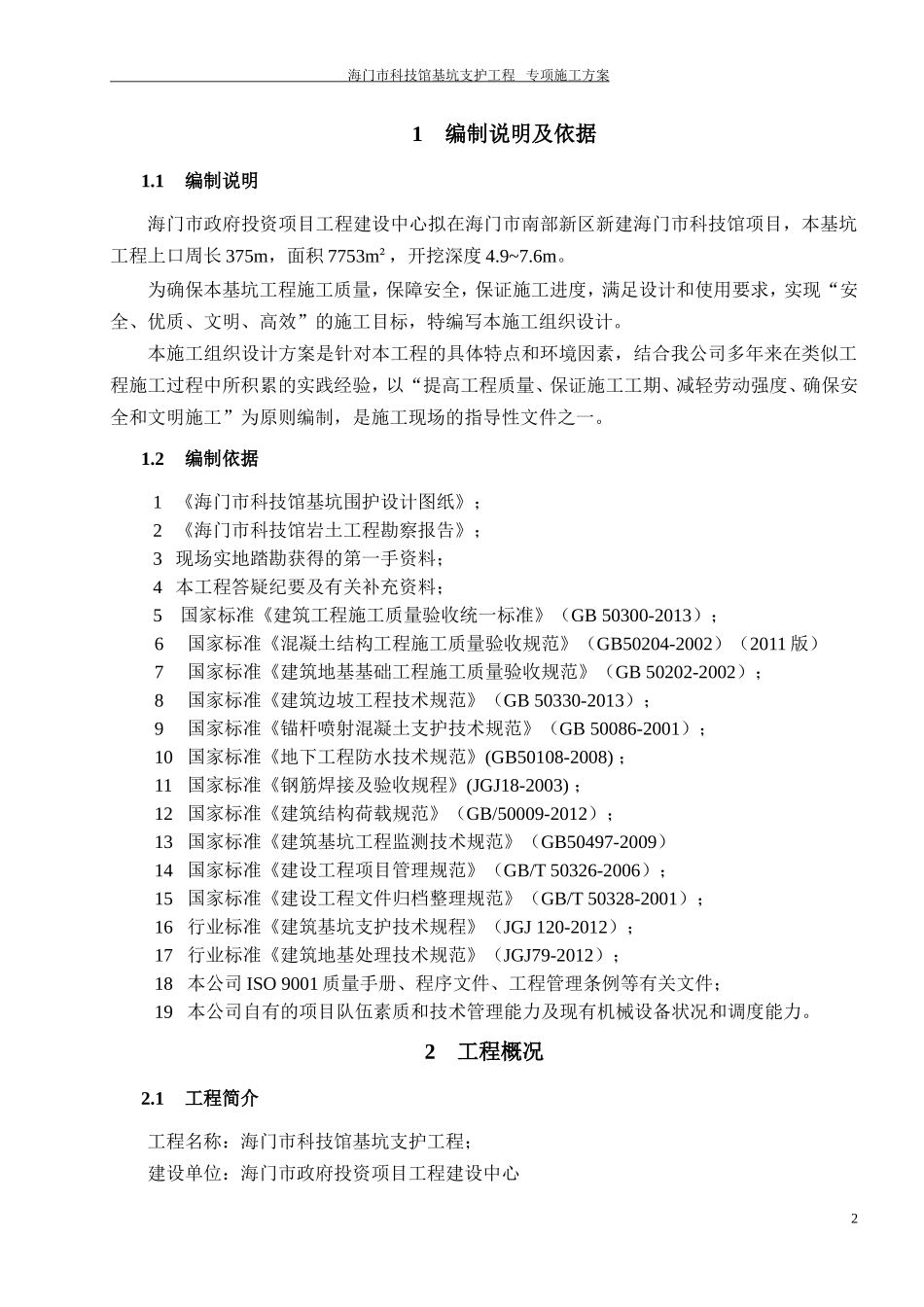

海门市科技馆基坑支护工程专项施工方案海门市科技馆基坑支护工程专项施工方案施工单位：编制日期:二〇一五年十一月海门市科技馆基坑支护工程专项施工方案1编制说明及依据1.1编制说明海门市政府投资项目工程建设中心拟在海门市南部新区新建海门市科技馆项目，本基坑工程上口周长375m，面积7753m²，开挖深度4.9~7.6m。为确保本基坑工程施工质量，保障安全，保证施工进度，满足设计和使用要求，实现“安全、优质、文明、高效”的施工目标，特编写本施工组织设计。本施工组织设计方案是针对本工程的具体特点和环境因素，结合我公司多年来在类似工程施工过程中所积累的实践经验，以“提高工程质量、保证施工工期、减轻劳动强度、确保安全和文明施工”为原则编制，是施工现场的指导性文件之一。1.2编制依据1《海门市科技馆基坑围护设计图纸》；2《海门市科技馆岩土工程勘察报告》；3现场实地踏勘获得的第一手资料；4本工程答疑纪要及有关补充资料；5国家标准《建筑工程施工质量验收统一标准》（GB50300-2013）；6国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011版）7国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）；8国家标准《建筑边坡工程技术规范》（GB50330-2013）；9国家标准《锚杆喷射混凝土支护技术规范》（GB50086-2001）；10国家标准《地下工程防水技术规范》(GB50108-2008)；11国家标准《钢筋焊接及验收规程》(JGJ18-2003)；12国家标准《建筑结构荷载规范》（GB/50009-2012）；13国家标准《建筑基坑工程监测技术规范》（GB50497-2009）14国家标准《建设工程项目管理规范》（GB/T50326-2006）；15国家标准《建设工程文件归档整理规范》（GB/T50328-2001）；16行业标准《建筑基坑支护技术规程》（JGJ120-2012）；17行业标准《建筑地基处理技术规范》（JGJ79-2012）；18本公司ISO9001质量手册、程序文件、工程管理条例等有关文件；19本公司自有的项目队伍素质和技术管理能力及现有机械设备状况和调度能力。2工程概况2.1工程简介工程名称：海门市科技馆基坑支护工程；建设单位：海门市政府投资项目工程建设中心2海门市科技馆基坑支护工程专项施工方案工程地址：海门市南部新区，国税局旁；建筑概况：拟建建筑物为一幢4~5层主楼、1层裙房、2层影院和一层地下室2.2基坑概况基坑规模：围护周长约375m，围护面积约7753m²；基坑开挖深度：地库开挖深度4.9~7.6m。本工程基坑侧壁安全等级为三级。2.3工程地质条件1.1.1地形地貌拟建场地原为农耕地和农村居民区。地形平坦，场区所属地貌类型为长江三角洲冲积平原。自然地面高程2.6m左右。1.1.2工程地质情况基坑工程设计岩土参数表层号土层名称重度r固结快剪（峰值强度）渗透系数KN/m3Cqφc垂直Kv水平KhKPa度cm/scm/s②粉质黏土17.716.29.02.61E-051.02E-05③粉土夹粉质黏土17.910.216.76.18E-054.80E-05④粉土夹粉砂18.16.820.11.29E-041.09E-04⑤粉质黏土夹粉土17.716.310.94.58E-062.25E-051.1.3区域水文地质水文地质条件：建筑场地位于长江三角洲冲积平原富水亚区。根据勘察及调查结果，场地浅部地下水类型为孔隙潜水，主要赋存于场地2～7层土中，主要补给来源为大气降水及区域水系，排泄方式主要为大气蒸发及侧向迳流，水位变化与季节气候有明显影响。勘察期间平均实测初见水位1.55m（高程），稳定水位1.75m（高程）。据调查，场地历史最高水位为高程2.70m（建议作抗浮设防水位），地下水位年变化幅度为1.0m左右。1.1.4不良地质作用、地下障碍物1、经本次勘查，场地内除有浅部明沟分布外，无影响场地稳定性的不良地质作用。2、场地现状为荒地，无地下障碍物存在。3海门市科技馆基坑支护工程专项施工方案2.4周边环境概况场地东侧为张謇大道，北侧为汇智路，南邻聚贤路，西侧为圩角河。四周环境较空旷。2.5基坑围护设计概况根据基坑支护设计图纸：基坑采用1:1放坡开挖（局部深坑1:1两级放坡开挖），土钉墙支护；坑内设置管井降水，坡面设置泄水孔排水。4CD、EF段支护剖面图－0.90m1Φ20,L=2.0m@14001:1放坡-6.80m排水沟1Φ20摩擦钉，L=2.0m@14001Φ20摩擦钉，L=1.5m@14001Φ20摩擦钉，L=1.5m@14001...
