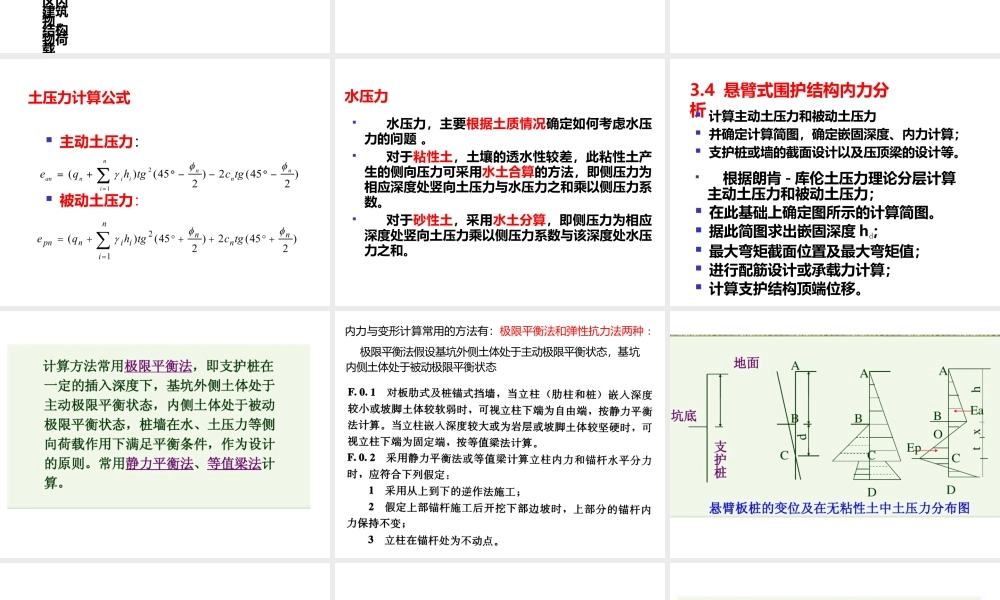

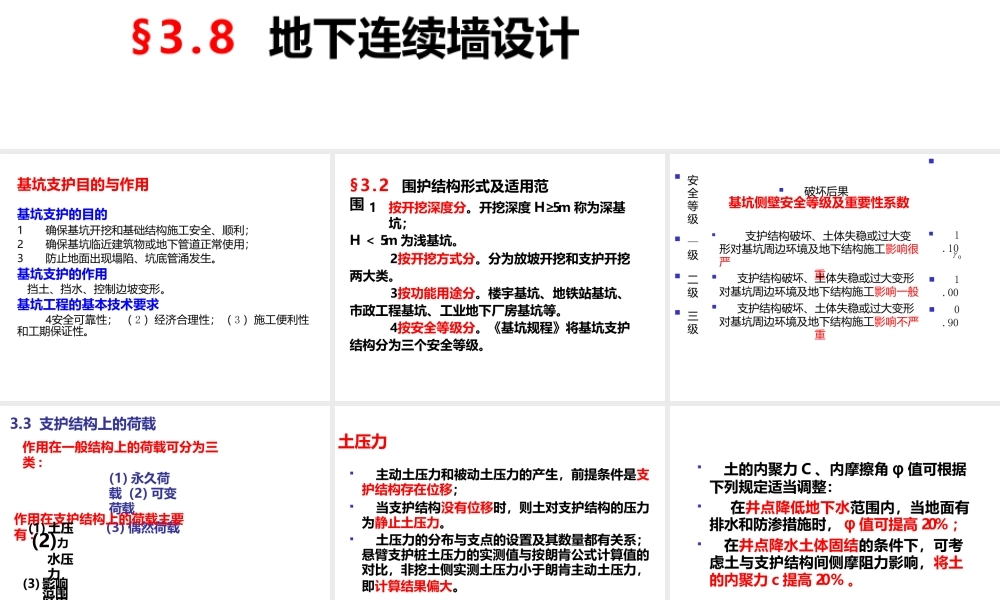

第三章基坑工程支护设计§3.1 概述§3.2 围护结构形式及适用范围§3.3 支护结构上的荷载§3.4 悬臂式围护结构内力分析§3.5 单锚式围护结构内力分析§3.6 基坑的稳定验算§3.7 土钉墙支护设计§3.8 地下连续墙设计基坑支护目的与作用基坑支护的目的1确保基坑开挖和基础结构施工安全、顺利；2确保基坑临近建筑物或地下管道正常使用；3防止地面出现塌陷、坑底管涌发生。基坑支护的作用挡土、挡水、控制边坡变形。基坑工程的基本技术要求4安全可靠性； （ 2 ）经济合理性；（ 3 ）施工便利性和工期保证性。1按开挖深度分。开挖深度 H≥5m 称为深基坑；H ＜ 5m 为浅基坑。2按开挖方式分。分为放坡开挖和支护开挖两大类。3按功能用途分。楼宇基坑、地铁站基坑、市政工程基坑、工业地下厂房基坑等。4按安全等级分。《基坑规程》将基坑支护结构分为三个安全等级。§3.2 围护结构形式及适用范围基坑侧壁安全等级及重要性系数■ 安全等级■破坏后果■■ —级■支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响很严重■1.10■ 二级■支护结构破坏、土体失稳或过大变形■1对基坑周边环境及地下结构施工影响一般.00■支护结构破坏、土体失稳或过大变形■0对基坑周边环境及地下结构施工影响不严重.90■ 三级3.3 支护结构上的荷载作用在一般结构上的荷载可分为三类 :(1) 永久荷载 (2) 可变荷载(3) 偶然荷载作用在支护结构上的荷载主要有 :(1) 土压(2)力水压力(3) 影响范围区内建筑物 ,结构物荷载(4) 施工荷载 :汽车 ,吊车及场地堆载等(5) 若支护作为主体结构的一部分时 ,应考虑地震力(6) 温度影响和混凝土收缩引起的附加荷载土压力■主动土压力和被动土压力的产生，前提条件是支护结构存在位移；■当支护结构没有位移时，则土对支护结构的压力为静止土压力。■土压力的分布与支点的设置及其数量都有关系；悬臂支护桩土压力的实测值与按朗肯公式计算值的对比，非挖土侧实测土压力小于朗肯主动土压力，即计算结果偏大。■土的内聚力 C 、内摩擦角 φ 值可根据下列规定适当调整：■在井点降低地下水范围内，当地面有排水和防渗措施时， φ 值可提高 20% ；■在井点降水土体固结的条件下，可考虑土与支护结构间侧摩阻力影响，将土的内聚力 c 提高 20% 。土压力计算公式■ 主动土压力：■ 被动土压力：水压力■水压力，主要根据土质情况确定如何考虑水压力的问题 。■对于粘性土，土壤的透水...
