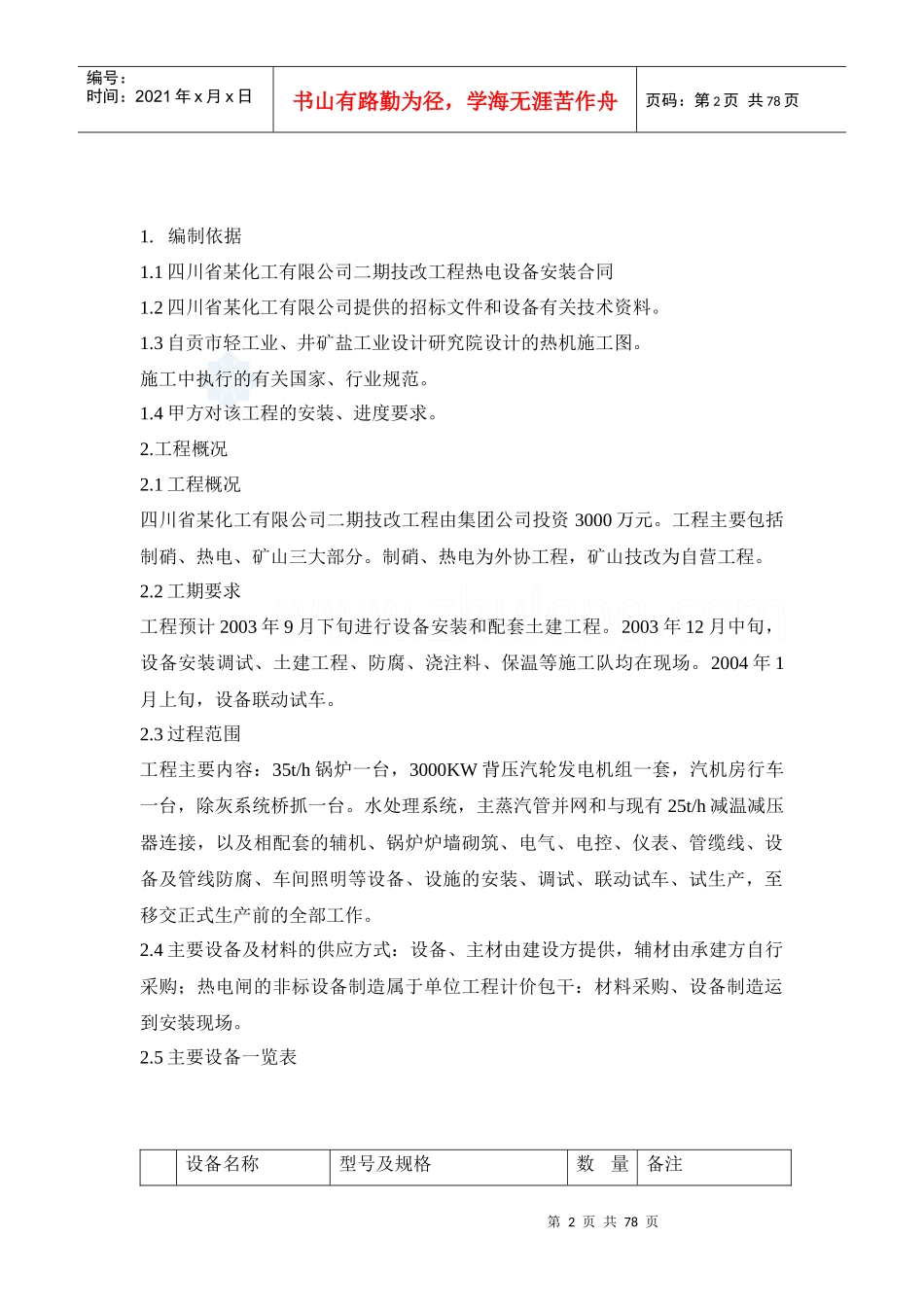

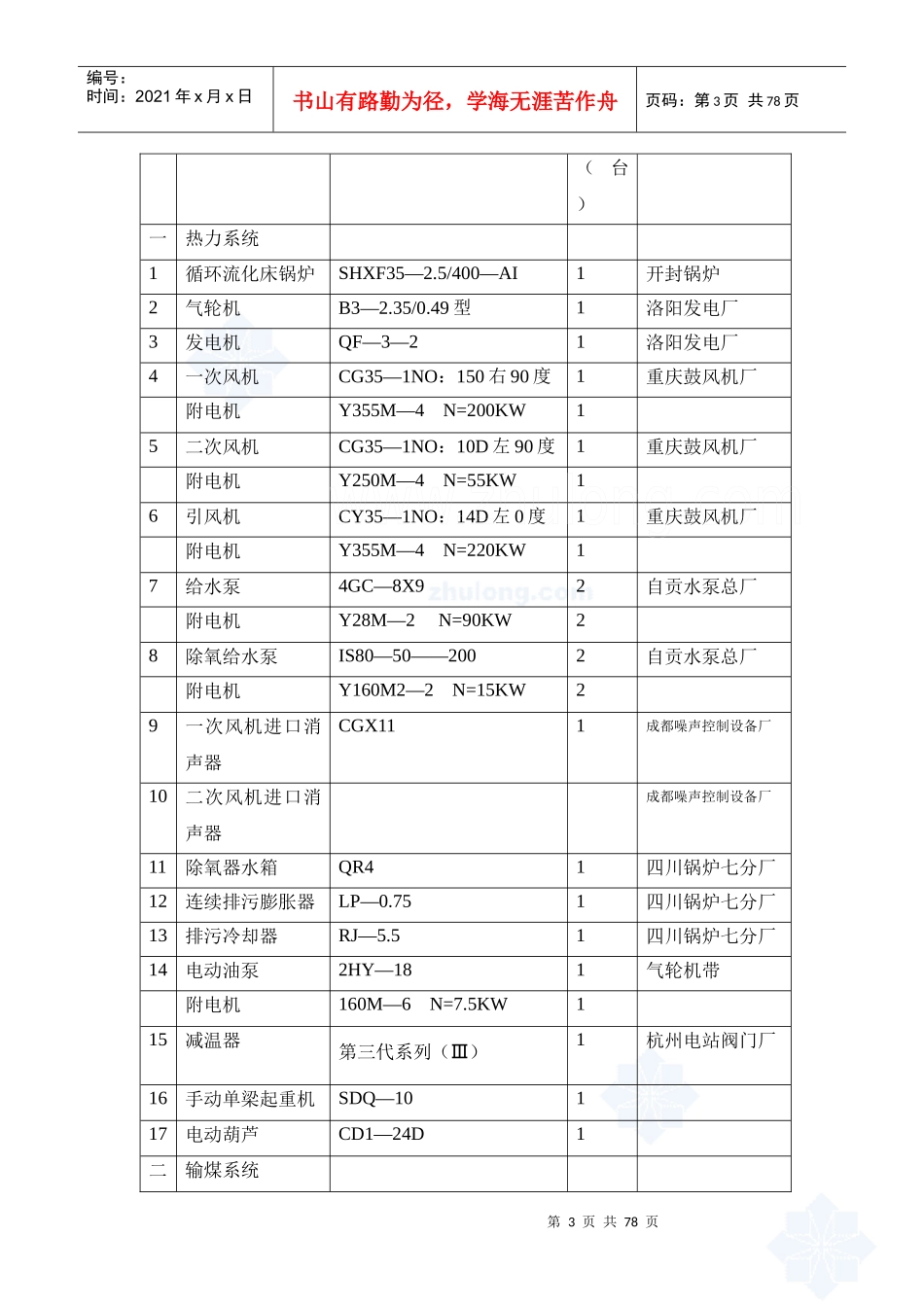

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页总目录1.编制依据2.工程概况3.施工平面布置4.施工进度计划表5.施工管理机构及人员配置6.质量目标及保证措施7.安全施工措施8.锅炉施工方案9.汽轮机施工方案10.电气施工方案11.热工测量信自动控制系统施工方案12.主要机具一览表13.对甲方的要求第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页1.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。1.3自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。施工中执行的有关国家、行业规范。1.4甲方对该工程的安装、进度要求。2.工程概况2.1工程概况四川省某化工有限公司二期技改工程由集团公司投资3000万元。工程主要包括制硝、热电、矿山三大部分。制硝、热电为外协工程，矿山技改为自营工程。2.2工期要求工程预计2003年9月下旬进行设备安装和配套土建工程。2003年12月中旬，设备安装调试、土建工程、防腐、浇注料、保温等施工队均在现场。2004年1月上旬，设备联动试车。2.3过程范围工程主要内容：35t/h锅炉一台，3000KW背压汽轮发电机组一套，汽机房行车一台，除灰系统桥抓一台。水处理系统，主蒸汽管并网和与现有25t/h减温减压器连接，以及相配套的辅机、锅炉炉墙砌筑、电气、电控、仪表、管缆线、设备及管线防腐、车间照明等设备、设施的安装、调试、联动试车、试生产，至移交正式生产前的全部工作。2.4主要设备及材料的供应方式：设备、主材由建设方提供，辅材由承建方自行采购；热电闸的非标设备制造属于单位工程计价包干：材料采购、设备制造运到安装现场。2.5主要设备一览表设备名称型号及规格数量备注第3页共78页第2页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共78页（台）一热力系统1循环流化床锅炉SHXF35—2.5/400—AI1开封锅炉2气轮机B3—2.35/0.49型1洛阳发电厂3发电机QF—3—21洛阳发电厂4一次风机CG35—1NO：150右90度1重庆鼓风机厂附电机Y355M—4N=200KW15二次风机CG35—1NO：10D左90度1重庆鼓风机厂附电机Y250M—4N=55KW16引风机CY35—1NO：14D左0度1重庆鼓风机厂附电机Y355M—4N=220KW17给水泵4GC—8X92自贡水泵总厂附电机Y28M—2N=90KW28除氧给水泵IS80—50——2002自贡水泵总厂附电机Y160M2—2N=15KW29一次风机进口消声器CGX111成都噪声控制设备厂10二次风机进口消声器成都噪声控制设备厂11除氧器水箱QR41四川锅炉七分厂12连续排污膨胀器LP—0.751四川锅炉七分厂13排污冷却器RJ—5.51四川锅炉七分厂14电动油泵2HY—181气轮机带附电机160M—6N=7.5KW115减温器第三代系列（Ⅲ）1杭州电站阀门厂16手动单梁起重机SDQ—10117电动葫芦CD1—24D1二输煤系统第4页共78页第3页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共78页13#固定胶带机（加长）DT751附电机Y132S—6N=3KW1电动滚筒利用2电磁振动给煤机GZ4.023筒形风帽T654—33自制4煤闸门550X5502三除灰系统1川路农用车载重1t12除灰水泵IH125—100—2002据工程情况附电机Y225M—2N=45KW2据工程情况3抽吸水泵IH80—50—2002据工程情况附电机Y160M2—2N=15KW2据工程情况4砾石过滤器Ф7202据工程情况5水泵真空引水罐RSZK—12002据工程情况6文丘里水膜除尘器Ф32001彭州市华国花岗岩厂7冲渣沟RO=12518M8电动单梁抓斗起重机DZQ2011重庆起重机厂2.工程特点a)1锅炉全部散件供货，供方按顺序分批发货至现场，零部件多，现场组装工作量很大，特别是焊接和胀接，质量要求高。且场地为半露天布置，又逢雨季给焊接工作带来很大困难。2.6.2气轮机是在高温（390ºC）、中压（2.5Mpa）、高速3000r/min下运转的精密设备，它的安装质量要求高，工艺复杂，调试难度大。2.6.3施工工期95天，时间紧，工作量大，给我们的管理和施工工作提出了新的挑战，要求我们要迎着困难上。3.施工平面布置图附后4.施工进展图附后5.施工管理机构及人员配置5.1现场施工管理机构及质保体系第5页共78页第4页共78页编号：时间：2021...
