某住宅水电安装工程施工组织设计VIP免费

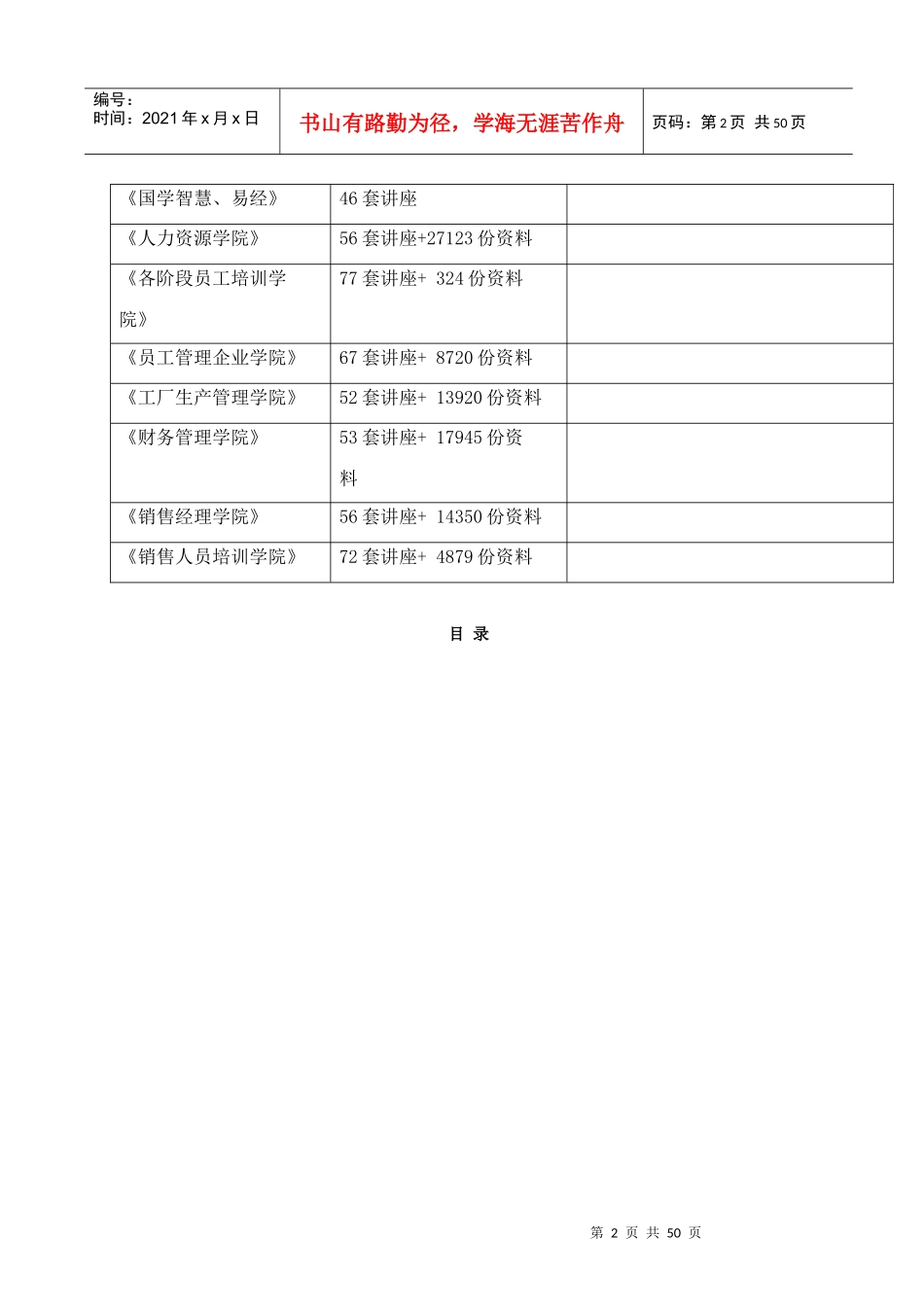

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料目录第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页第一章编制依据1．工程招标文件及招标书中“工程范围”；2．×××××建筑设计顾问工程设计的水、空调、强电、弱电、消防等全部图纸；3．国家颁布的现行施工规范和操作规程；4．全国通用给排水、电气安装图集；5．本公司类似工程相关经验资料。第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页A．第二章工程概况××园三期位于××市××区莲花西路，由×××房地产开发公司投资兴建。该工程地下两层，地上最高三十层，框架-框支剪力墙结构，建筑面积52235.62m2。由×××建筑设计顾问工程公司设计，××建设监理公司监理。水电安装工程由××××水电安装公司承建。2.1给排水工程概况给水系统1、本工程以市政自来水为给水水源,由市政引两路DN150管供给,并在室外形成环网。2、本工程采用分区供水，地下室、室外部分和地上一至四层为低区，由室外市政管网直接供水。地上五至三十层采用地下水池和变频供水系统联合供水，为保证供水点供水静压不大于40米水柱，五至二十层用减压阀减压供水。3、住宅室内给水管采用PP-R管，热熔连接；其他室外管道采用塑钢复合管，DN≤100mm采用丝扣连接，DN≥100mm者采用发兰连接。室外管道DN≤100mm，采用塑钢复合管丝扣连接，DN≥100mm者采用承插式给水铸铁管，采用水泥强度不低于32.5MPa的水泥捻口。排水系统1、室内排水管均采用硬聚氯乙烯管，承插粘接，并在较长立管上设简易消能装置。2、室外排水管采用钢筋砼排水管，污水管采用沥青油膏接口，雨水管采用水泥砂浆接口。2.2电气工程概况配电方式：商铺、动力及地下一般照明采用电缆放射式供电，住宅楼干线采用密集型母线槽，每层设插接箱及电表箱，每户设户分配电盘；一户一表，电度表箱设在每层强电井内。配电线路：一般干线配线采用ZR-YJV电缆，消防及地下室采用NH-YJV电缆，支干线均为BV-500V铜线。消防设备及一部分重要负荷的电源为一级负荷，设在事故母线段，待市电停电后，由柴油发电机供电。消防用电设备：如消防电梯、消防水泵、防排烟风机等采用双回路供电，在末端双电源切换配电箱处自动切换，其中一路引自应急母线段。应急段配电电缆均为耐火电缆。非消防电源：干线采用阻燃电缆，当火灾确认后，由消控室键盘切断或通知配电房人工切断某些非消防电源。本建筑物按第二类防雷建筑物设防。从首层起，每三层利用结构圈梁水平钢筋焊通成均压环，所有引下线，建筑物内的金属构件和金属物体等均与均压环连接。住户卫生间应做局部等电位联结。防雷接地、电气接地、信息系统接地及其它系统接地共用一个接地网，综合接地电阻≦1欧。第6页共50页第5页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共50页B．第三章施工部署××园三期水电安装工程是由我公司承建的一个大型建筑安装工程，公司本着对业主负责的态度，建立××园三期项目部，全权负责该工程的管理。本项目部将于个单位部门积极配合，服从建设单位及现场监理的管理，从严控制工程质量，同时抓好安全生产和文明施工，责任到人，实行目标管理，精心组织施工，以一流的质量回报业主。3.1施工准备1．根据工程...
