机械加工综合工艺过程卡片VIP免费

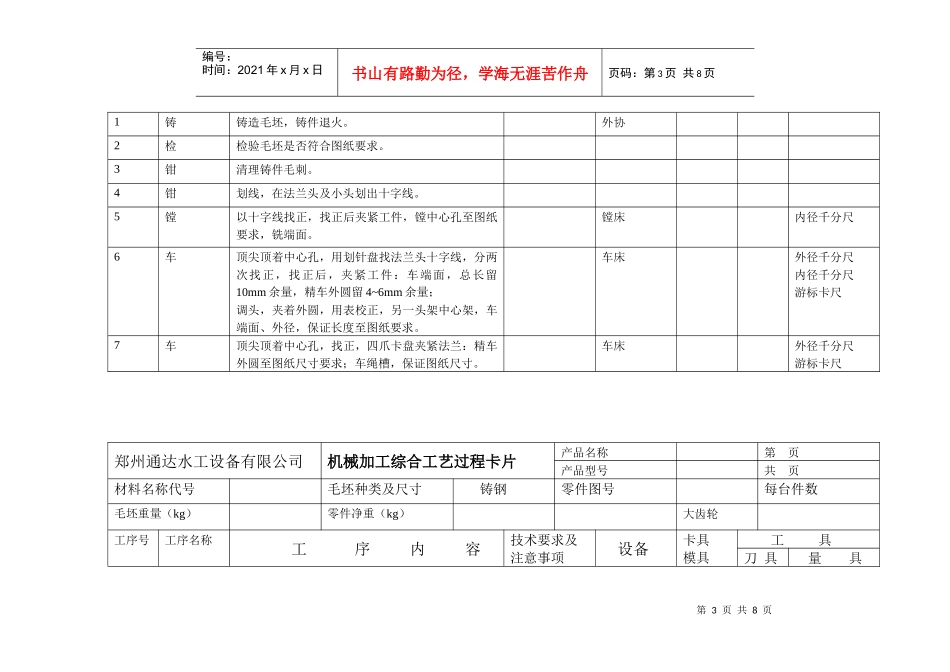

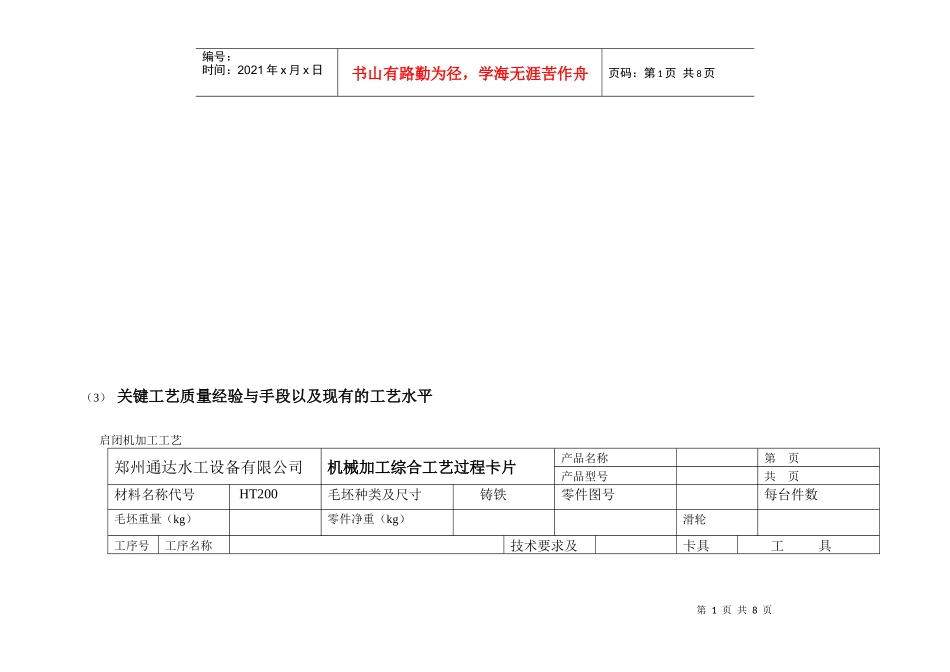

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页（3）关键工艺质量经验与手段以及现有的工艺水平启闭机加工工艺郑州通达水工设备有限公司机械加工综合工艺过程卡片产品名称第页产品型号共页材料名称代号HT200毛坯种类及尺寸铸铁零件图号每台件数毛坯重量（kg）零件净重（kg）滑轮工序号工序名称技术要求及卡具工具第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页工序内容注意事项设备模具刀具量具1铸铸造毛坯，铸件退火。外协2检检验毛坯。符合图纸要求。3车用四爪卡盘夹着一侧轮缘，用划针盘找筋板平面及滑轮外圆，找正后夹紧工件：车另一侧轮缘外圆、端面、滑轮绳槽及内孔至图纸尺寸。车床外径千分尺内径千分尺游标卡尺4车调头，夹着另一侧轮缘，以内孔找正，夹紧工件。车滑轮缘外圆及端面至尺寸要求。车床外径千分尺游标卡尺5检检查工件所有尺寸，符合图纸要求。郑州通达水工设备有限公司机械加工综合工艺过程卡片产品名称第页产品型号共页材料名称代号HT200毛坯种类及尺寸铸铁零件图号每台件数毛坯重量（kg）零件净重（kg）卷筒工序号工序名称工序内容技术要求及注意事项设备卡具模具工具刀具量具第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页1铸铸造毛坯，铸件退火。外协2检检验毛坯是否符合图纸要求。3钳清理铸件毛刺。4钳划线，在法兰头及小头划出十字线。5镗以十字线找正，找正后夹紧工件，镗中心孔至图纸要求，铣端面。镗床内径千分尺6车顶尖顶着中心孔，用划针盘找法兰头十字线，分两次找正，找正后，夹紧工件：车端面，总长留10mm余量，精车外圆留4~6mm余量；调头，夹着外圆，用表校正，另一头架中心架，车端面、外径，保证长度至图纸要求。车床外径千分尺内径千分尺游标卡尺7车顶尖顶着中心孔，找正，四爪卡盘夹紧法兰：精车外圆至图纸尺寸要求；车绳槽，保证图纸尺寸。车床外径千分尺游标卡尺郑州通达水工设备有限公司机械加工综合工艺过程卡片产品名称第页产品型号共页材料名称代号毛坯种类及尺寸铸钢零件图号每台件数毛坯重量（kg）零件净重（kg）大齿轮工序号工序名称工序内容技术要求及注意事项设备卡具模具工具刀具量具第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页1铸铸造毛坯，铸件退火。外协2检检验毛坯，符合图纸要求。3车用四爪卡盘夹着无止口一侧外圆，用划针盘找正筋板平面后夹紧工件。车另一侧外圆、止口及内孔至图纸尺寸，车端面为基准面。车床外径千分尺内径千分尺游标卡尺4调头，夹着外圆，以外圆找正后夹紧工件：精车外圆至尺寸要求，车端面保证厚度及两端面的平行度至图纸要求。外径千分尺内径千分尺游标卡尺5检检验外圆及踏面尺寸，符合图纸要求。6滚齿以基准面定位，并以内孔找正后夹紧工件：滚齿，符合图纸要求7检检查齿形，符合图纸要求。车床8钳划线，划出键槽位置。9插以基准面定位夹紧工件插键槽，符合图纸要求插床游标卡尺10检检验工件所有尺寸，符合图纸要求。郑州通达水工设备有限公司机械加工综合工艺过程卡片产品名称第页产品型号共页材料名称代号45毛坯种类及尺寸圆钢零件图号每台件数毛坯重量（kg）零件净重（kg）卷筒轴工序号工序名称工序内容技术要求及注意事项设备卡具模具工具刀具量具第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页1下料下料尺寸留10mm余量。电锯2车粗车外圆留3mm余量，车端面。架中心架、打中心孔。车床游标卡尺3车调头，架重心架、车端面及打中心孔，上两顶尖车外圆至图纸尺寸。车床外径千分尺4钳划线，划出键槽位置。内径千分尺5铣铣键槽。龙铣6检检验工件尺寸，符合图纸要求。郑州通达水工设备有限公司机械加工综合工艺过程卡片产品名称第页产品型号共页材料名称代号毛坯种类及尺寸圆钢零件图号每台件数毛坯重量（kg）零件净重（kg）滑轮轴1件工序号工序名称工序内容技术要求及注意事项设备卡具模具工具刀具量具第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤...
