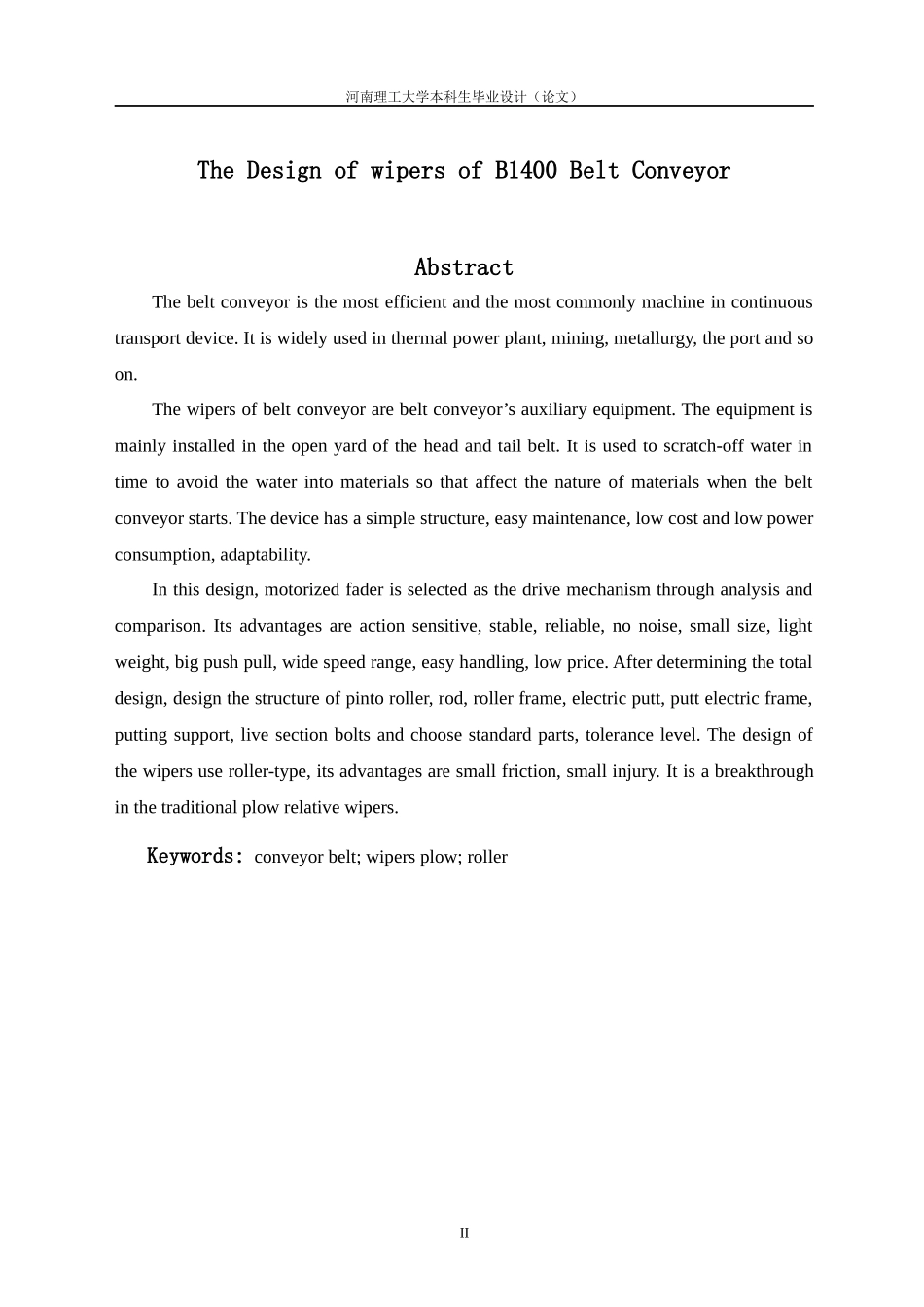

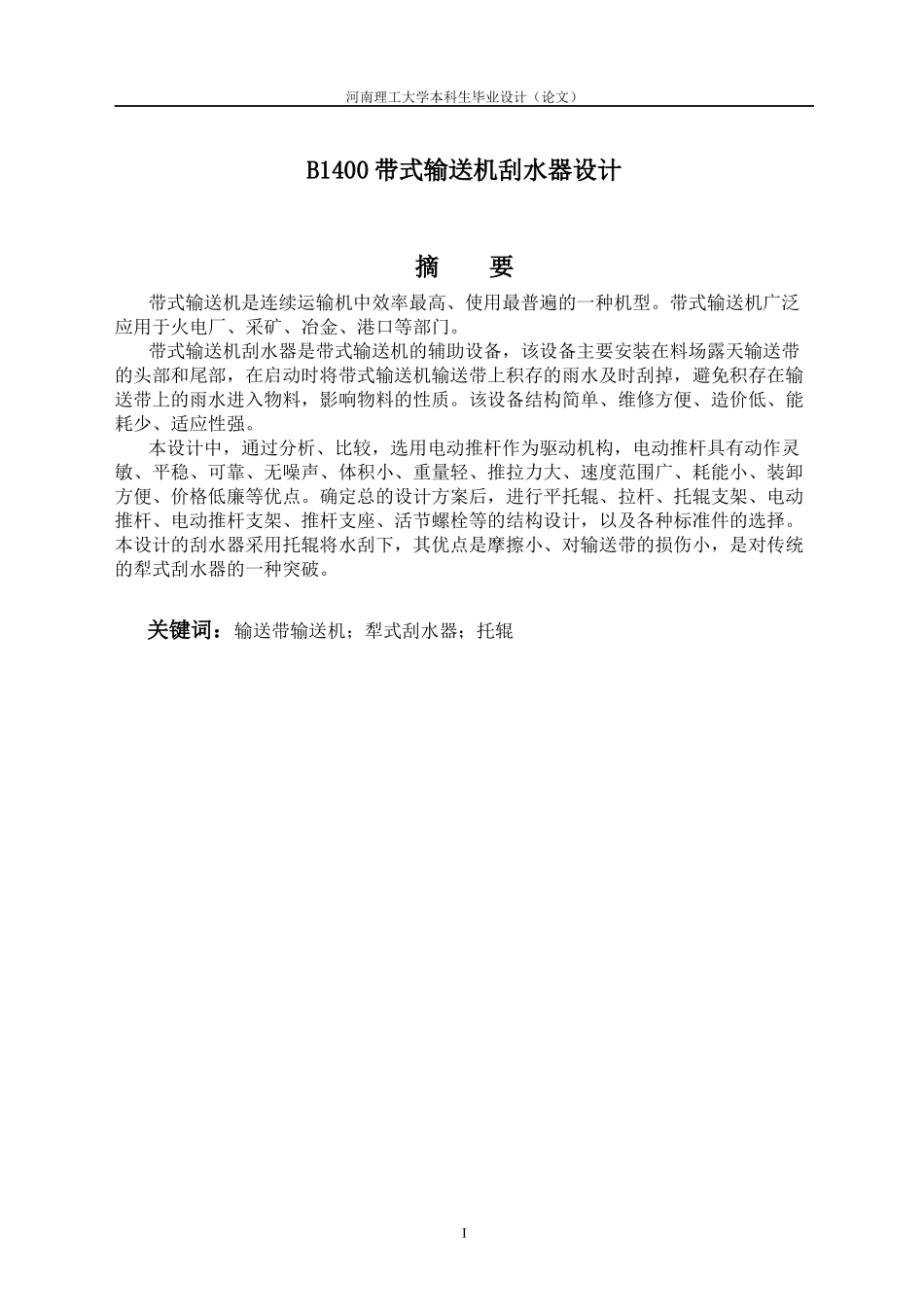

河南理工大学本科生毕业设计(论文)B1400带式输送机刮水器设计摘要带式输送机是连续运输机中效率最高、使用最普遍的一种机型。带式输送机广泛应用于火电厂、采矿、冶金、港口等部门。带式输送机刮水器是带式输送机的辅助设备,该设备主要安装在料场露天输送带的头部和尾部,在启动时将带式输送机输送带上积存的雨水及时刮掉,避免积存在输送带上的雨水进入物料,影响物料的性质。该设备结构简单、维修方便、造价低、能耗少、适应性强。本设计中,通过分析、比较,选用电动推杆作为驱动机构,电动推杆具有动作灵敏、平稳、可靠、无噪声、体积小、重量轻、推拉力大、速度范围广、耗能小、装卸方便、价格低廉等优点。确定总的设计方案后,进行平托辊、拉杆、托辊支架、电动推杆、电动推杆支架、推杆支座、活节螺栓等的结构设计,以及各种标准件的选择。本设计的刮水器采用托辊将水刮下,其优点是摩擦小、对输送带的损伤小,是对传统的犁式刮水器的一种突破。关键词:输送带输送机;犁式刮水器;托辊I河南理工大学本科生毕业设计(论文)TheDesignofwipersofB1400BeltConveyorAbstractThebeltconveyoristhemostefficientandthemostcommonlymachineincontinuoustransportdevice.Itiswidelyusedinthermalpowerplant,mining,metallurgy,theportandsoon.Thewipersofbeltconveyorarebeltconveyor’sauxiliaryequipment.Theequipmentismainlyinstalledintheopenyardoftheheadandtailbelt.Itisusedtoscratch-offwaterintimetoavoidthewaterintomaterialssothataffectthenatureofmaterialswhenthebeltconveyorstarts.Thedevicehasasimplestructure,easymaintenance,lowcostandlowpowerconsumption,adaptability.Inthisdesign,motorizedfaderisselectedasthedrivemechanismthroughanalysisandcomparison.Itsadvantagesareactionsensitive,stable,reliable,nonoise,smallsize,lightweight,bigpushpull,widespeedrange,easyhandling,lowprice.Afterdeterminingthetotaldesign,designthestructureofpintoroller,rod,rollerframe,electricputt,puttelectricframe,puttingsupport,livesectionboltsandchoosestandardparts,tolerancelevel.Thedesignofthewipersuseroller-type,itsadvantagesaresmallfriction,smallinjury.Itisabreakthroughinthetraditionalplowrelativewipers.Keywords:conveyorbelt;wipersplow;rollerII河南理工大学本科生毕业设计(论文)目录摘要…………………………………………………………………………IAbstract…………………………………………………………………II1绪论……………………………………………………………………11.1带式输送机刮水器概述…………………………………………11.2带式输送机刮水器存在的问题…………………………………21.3本课题主要研究的内容…………………………………………22设计过程……………………………………………………………42.1槽型托辊架设计…………………………………………………42.1.1托辊及其作用与类型……………………………………42.1.2托辊的选型……………………………………………82.1.3托辊的校核……………………………………………112.1.4选辊子…………………………………………………132.2架的设计………………………………………………………142.2.1槽型托辊架的设计………………………………………142.2.2槽型托辊架支架的设计…………………………………152.2.3整架在整机中的安装…………………………………162.3平托辊组架的设计……………………………………………162.3.1选辊子…………………………………………………162.3.2架的设计………………………………………………172.4平托辊组架支撑架的设计……………………………………182.5平托辊组架拉杆的设计………………………………………182.6拉杆支架的设计………………………………………………202.7机架与中间架的选择…………………………………………212.8支撑架的选择…………………………………………………242.9托辊驱动架的设计……………...
