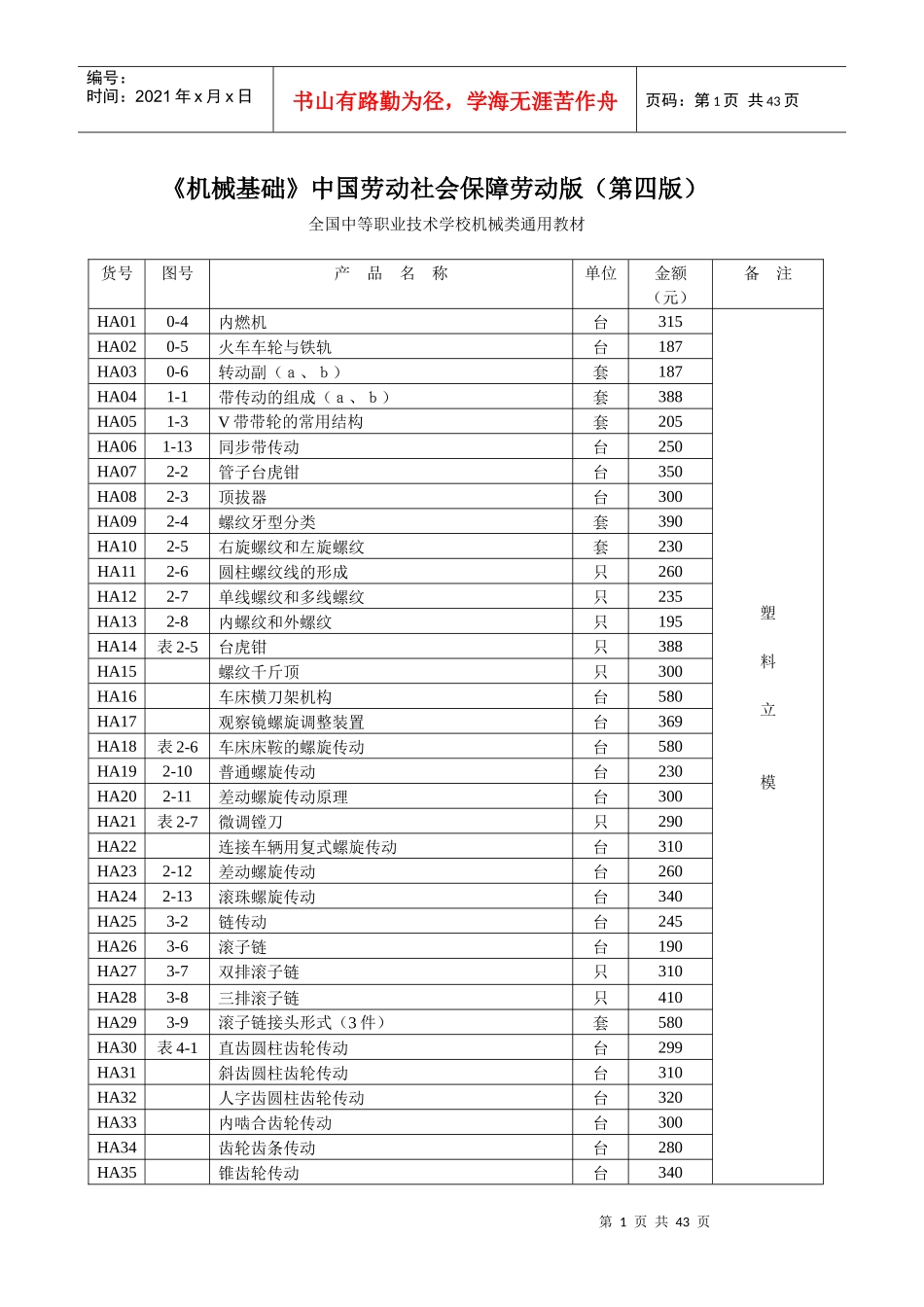

机械制图散件_第1页
1/43

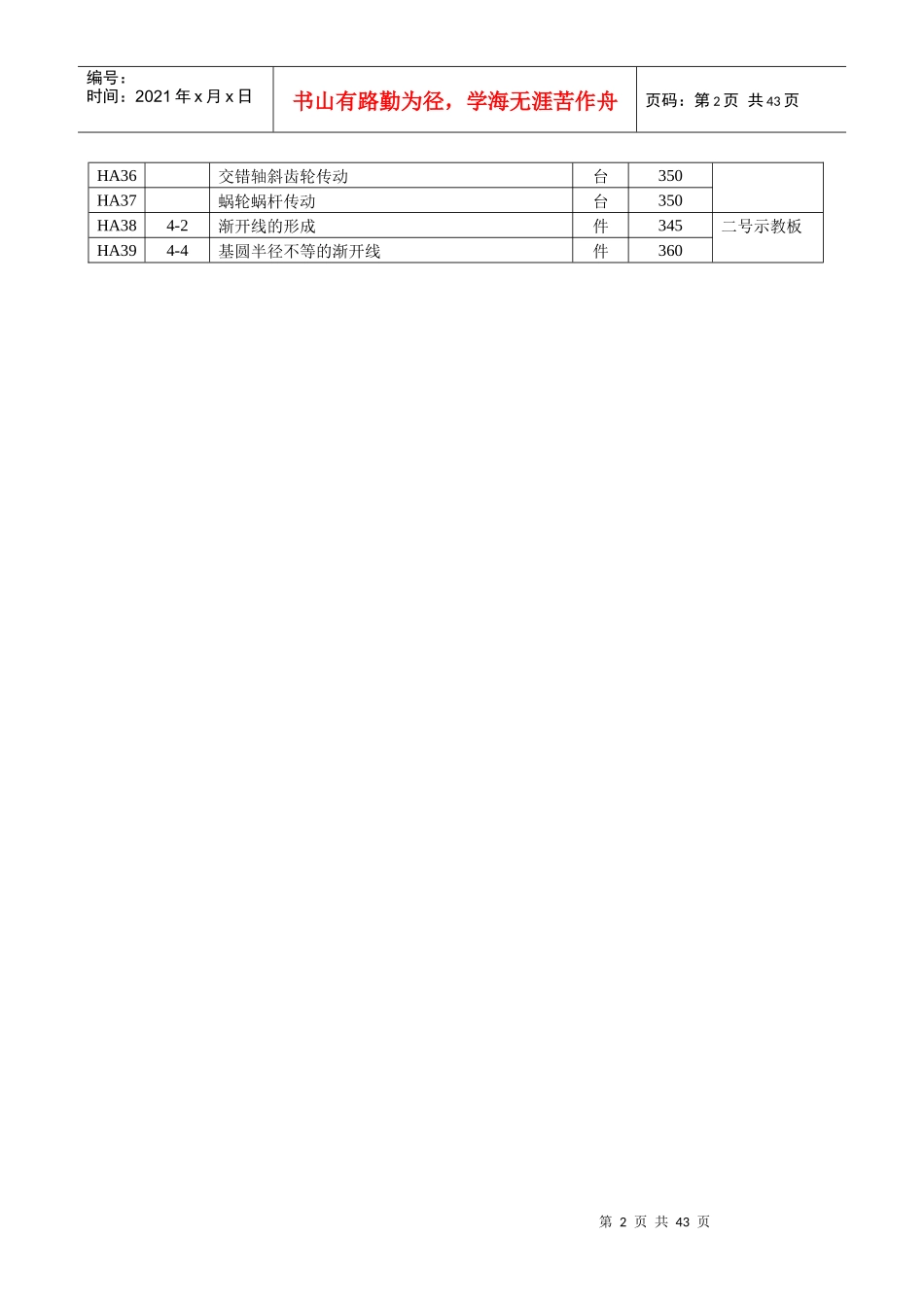

机械制图散件_第2页
2/43

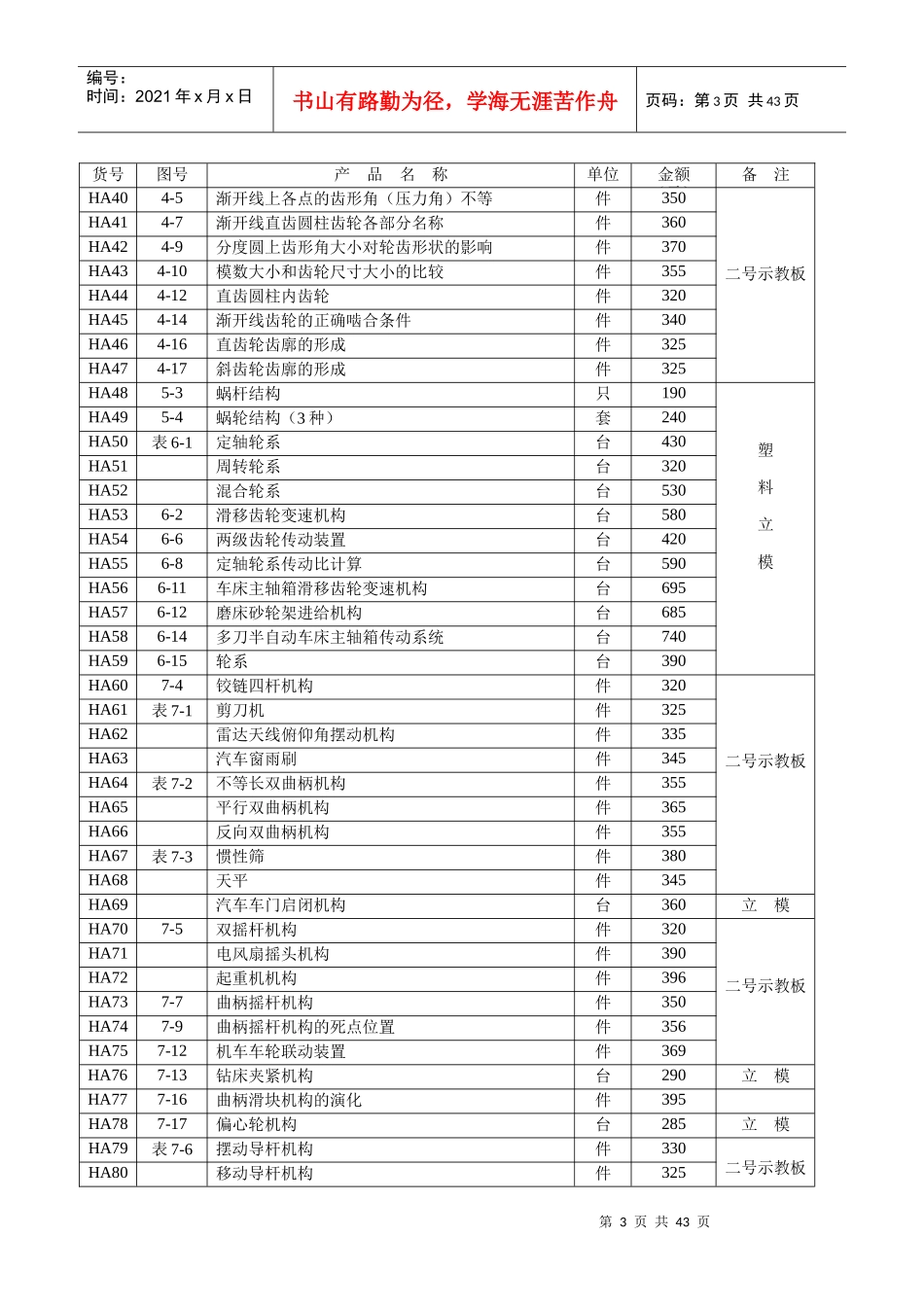

机械制图散件_第3页
3/43
第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共43页《机械基础》中国劳动社会保障劳动版(第四版)全国中等职业技术学校机械类通用教材货号图号产品名称单位金额(元)备注HA010-4内燃机台315塑料立模HA020-5火车车轮与铁轨台187HA030-6转动副(a、b)套187HA041-1带传动的组成(a、b)套388HA051-3V带带轮的常用结构套205HA061-13同步带传动台250HA072-2管子台虎钳台350HA082-3顶拔器台300HA092-4螺纹牙型分类套390HA102-5右旋螺纹和左旋螺纹套230HA112-6圆柱螺纹线的形成只260HA122-7单线螺纹和多线螺纹只235HA132-8内螺纹和外螺纹只195HA14表2-5台虎钳只388HA15螺纹千斤顶只300HA16车床横刀架机构台580HA17观察镜螺旋调整装置台369HA18表2-6车床床鞍的螺旋传动台580HA192-10普通螺旋传动台230HA202-11差动螺旋传动原理台300HA21表2-7微调镗刀只290HA22连接车辆用复式螺旋传动台310HA232-12差动螺旋传动台260HA242-13滚珠螺旋传动台340HA253-2链传动台245HA263-6滚子链台190HA273-7双排滚子链只310HA283-8三排滚子链只410HA293-9滚子链接头形式(3件)套580HA30表4-1直齿圆柱齿轮传动台299HA31斜齿圆柱齿轮传动台310HA32人字齿圆柱齿轮传动台320HA33内啮合齿轮传动台300HA34齿轮齿条传动台280HA35锥齿轮传动台340第2页共43页第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共43页HA36交错轴斜齿轮传动台350HA37蜗轮蜗杆传动台350HA384-2渐开线的形成件345二号示教板HA394-4基圆半径不等的渐开线件360第3页共43页第2页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共43页货号图号产品名称单位金额(元)备注HA404-5渐开线上各点的齿形角(压力角)不等件350二号示教板HA414-7渐开线直齿圆柱齿轮各部分名称件360HA424-9分度圆上齿形角大小对轮齿形状的影响件370HA434-10模数大小和齿轮尺寸大小的比较件355HA444-12直齿圆柱内齿轮件320HA454-14渐开线齿轮的正确啮合条件件340HA464-16直齿轮齿廓的形成件325HA474-17斜齿轮齿廓的形成件325HA485-3蜗杆结构只190塑料立模HA495-4蜗轮结构(3种)套240HA50表6-1定轴轮系台430HA51周转轮系台320HA52混合轮系台530HA536-2滑移齿轮变速机构台580HA546-6两级齿轮传动装置台420HA556-8定轴轮系传动比计算台590HA566-11车床主轴箱滑移齿轮变速机构台695HA576-12磨床砂轮架进给机构台685HA586-14多刀半自动车床主轴箱传动系统台740HA596-15轮系台390HA607-4铰链四杆机构件320二号示教板HA61表7-1剪刀机件325HA62雷达天线俯仰角摆动机构件335HA63汽车窗雨刷件345HA64表7-2不等长双曲柄机构件355HA65平行双曲柄机构件365HA66反向双曲柄机构件355HA67表7-3惯性筛件380HA68天平件345HA69汽车车门启闭机构台360立模HA707-5双摇杆机构件320二号示教板HA71电风扇摇头机构件390HA72起重机机构件396HA737-7曲柄摇杆机构件350HA747-9曲柄摇杆机构的死点位置件356HA757-12机车车轮联动装置件369HA767-13钻床夹紧机构台290立模HA777-16曲柄滑块机构的演化件395HA787-17偏心轮机构台285立模HA79表7-6摆动导杆机构件330二号示教板HA80移动导杆机构件325第4页共43页第3页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共43页HA81曲柄摇块机构件340第5页共43页第4页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共43页货号图号产品名称单位金额(元)备注HA828-1内燃机的配气机构件350二号示教板HA838-2自动车床走刀机构台350模型HA848-3靠模车削机构件390二号示教板HA858-4凸轮机构示意图件360HA86表8-1移动凸轮机构台298塑料立模HA87圆柱凸轮机构台332HA88表9-1滑移齿轮变速机构台750HA89塔齿轮变速机构台760HA90倍增速变速机构台550HA91拉键变速机构台590HA92表9-2滚子平盘式无级变速机构台400HA93锥轮-端面盘式无级变速机构台660HA94分离锥轮式无级变速机构台700HA95表9-3三星轮换向机构台450HA96离合器锥齿轮换向机构台490HA979-3齿式棘轮机构台320HA98表9-4单动式棘轮机构台290HA99双动式棘轮...
