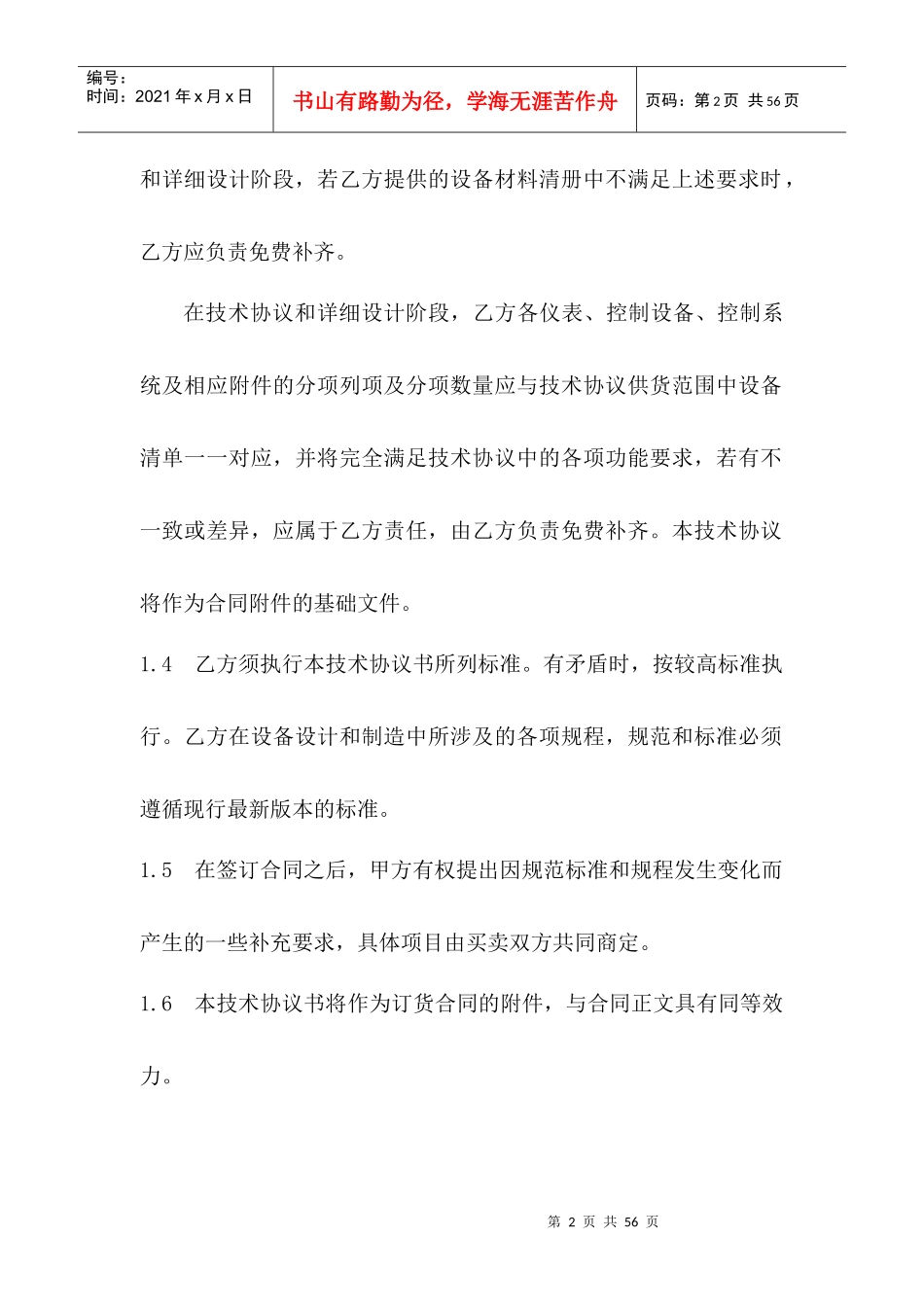

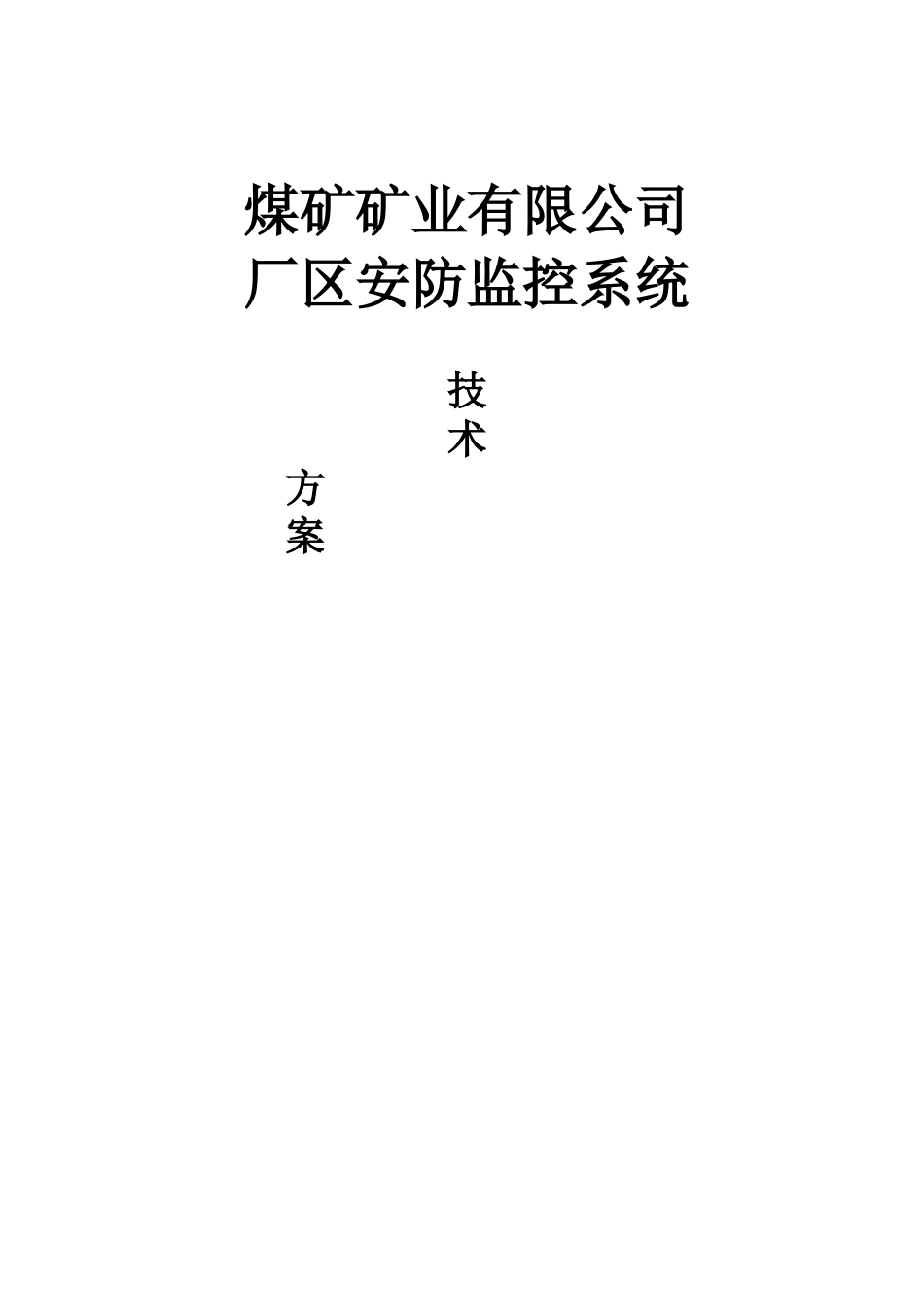

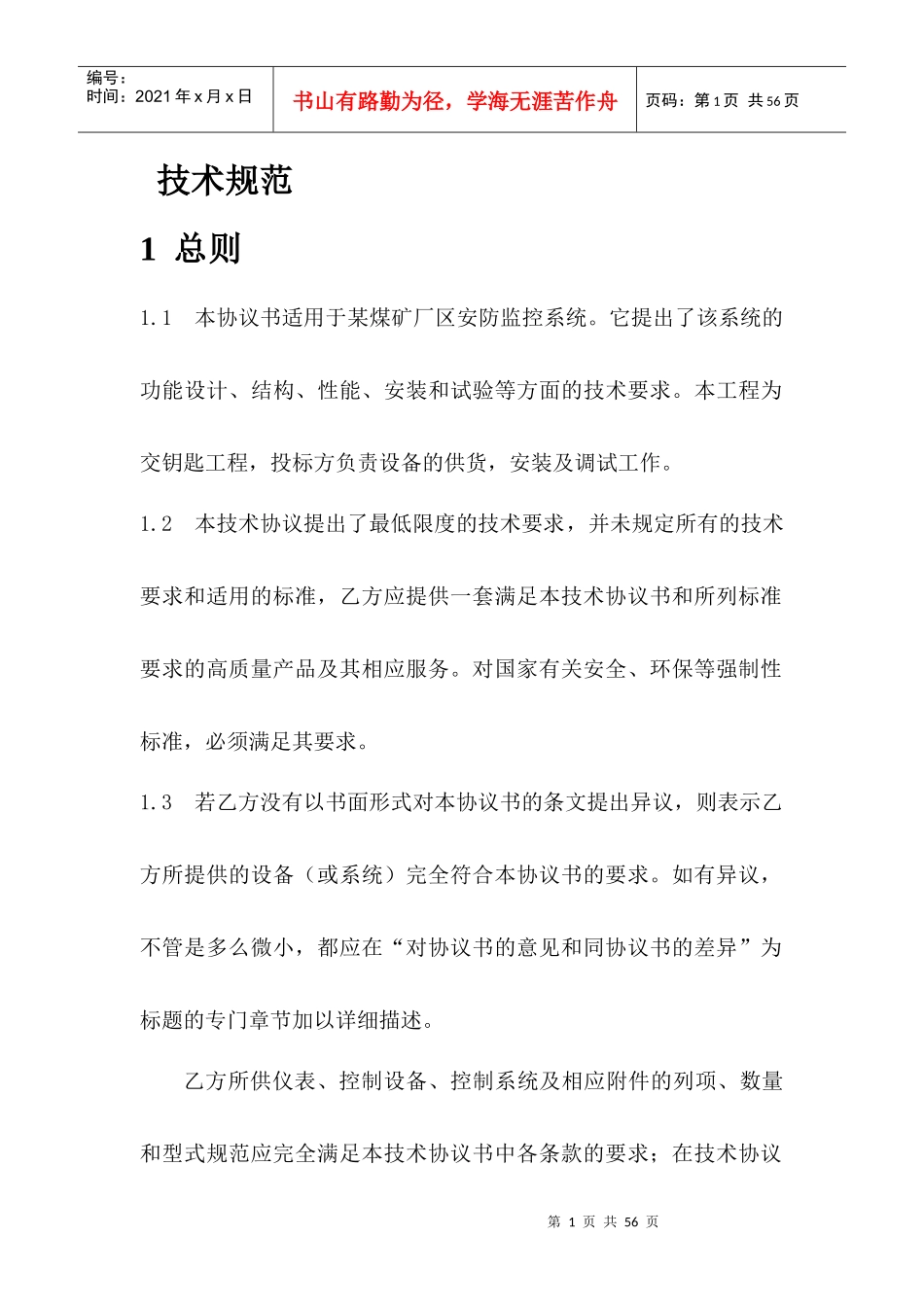

煤矿矿业有限公司厂区安防监控系统技术方案第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页技术规范1总则1.1本协议书适用于某煤矿厂区安防监控系统。它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求。本工程为交钥匙工程，投标方负责设备的供货，安装及调试工作。1.2本技术协议提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，乙方应提供一套满足本技术协议书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。1.3若乙方没有以书面形式对本协议书的条文提出异议，则表示乙方所提供的设备（或系统）完全符合本协议书的要求。如有异议，不管是多么微小，都应在“对协议书的意见和同协议书的差异”为标题的专门章节加以详细描述。乙方所供仪表、控制设备、控制系统及相应附件的列项、数量和型式规范应完全满足本技术协议书中各条款的要求；在技术协议第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页和详细设计阶段，若乙方提供的设备材料清册中不满足上述要求时，乙方应负责免费补齐。在技术协议和详细设计阶段，乙方各仪表、控制设备、控制系统及相应附件的分项列项及分项数量应与技术协议供货范围中设备清单一一对应，并将完全满足技术协议中的各项功能要求，若有不一致或差异，应属于乙方责任，由乙方负责免费补齐。本技术协议将作为合同附件的基础文件。1.4乙方须执行本技术协议书所列标准。有矛盾时，按较高标准执行。乙方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。1.5在签订合同之后，甲方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。1.6本技术协议书将作为订货合同的附件，与合同正文具有同等效力。第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页2工程概况2.1工程简介本项目将在某煤矿现有地面各类生产区、道路、大门、办公楼、公寓楼、库区、食堂、车库、文体活动中心、安培中心、重要出入口、工业场地周界建设厂区安防监控系统，通过视频监控系统对监控对象获得高清晰的监控图像，组建安防视频监控系统控制平台，将各点位的监控信号集中投放于监控拼接屏，集中管理，实现矿区地面安防区域的直观化、透明化、可视化。2.2气象条件柠条塔矿业有限公司位于陕西省神木县西北部，距神木县城约36km，地处鄂尔多斯高原北部，属典型的中温带半干旱大陆性气候，冬季寒冷，春季多风，夏季炎热，四季冷热多变，昼夜温差悬殊，干旱少雨，蒸发量大。a)海拔高度+1364.40m至+1009.1mb)极端最高气温40℃c)极端最低气温-30℃d)近年平均气温8.8℃e)多年平均降雨量394.6mmf)近年最大降雨量553.1mmg)多年平均相对湿度7.6mbarh)平均风速1.76m/s第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页i)极端最大风速15.7m/sj)最大冻土深度1460mmk)地震烈度Ⅵ度3规范和标准3.1本技术协议所涉及的设备应按照相应的规范标准的最新版本进行设计、制造、检验和试验。这些规范和标准是由本协议书所列的组织机构制定的，包括在合同有效期内追加的规范与标准。3.2以下列出的规范和标准规定是最基本的要求。如果乙方认为有更好的设计或材料可以使所供的设备有效连续运行，在得到甲方的认可后，乙方也可以超出以下要求。3.3如果标准、规范及本技术规范之间存在明显的不一致，乙方应书面向甲方提出，以求得到解决办法。3.4以下是乙方应满足的最低标准和规范：<<安全防范工程程序与要求〉〉GA/175----91<<民用建筑电气设计规范〉〉JGJ/T16---1992<<民用闭路监视电视系统工程技术规范〉〉GB50198—1994第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页<<中华人民共和国公共安全行业标准〉〉GA27---92<<电器装置安装工程及验收规范〉〉GB232---82《黑白通用型应用电视摄像机测量方法》GB12338-90《彩色电视摄像机...
