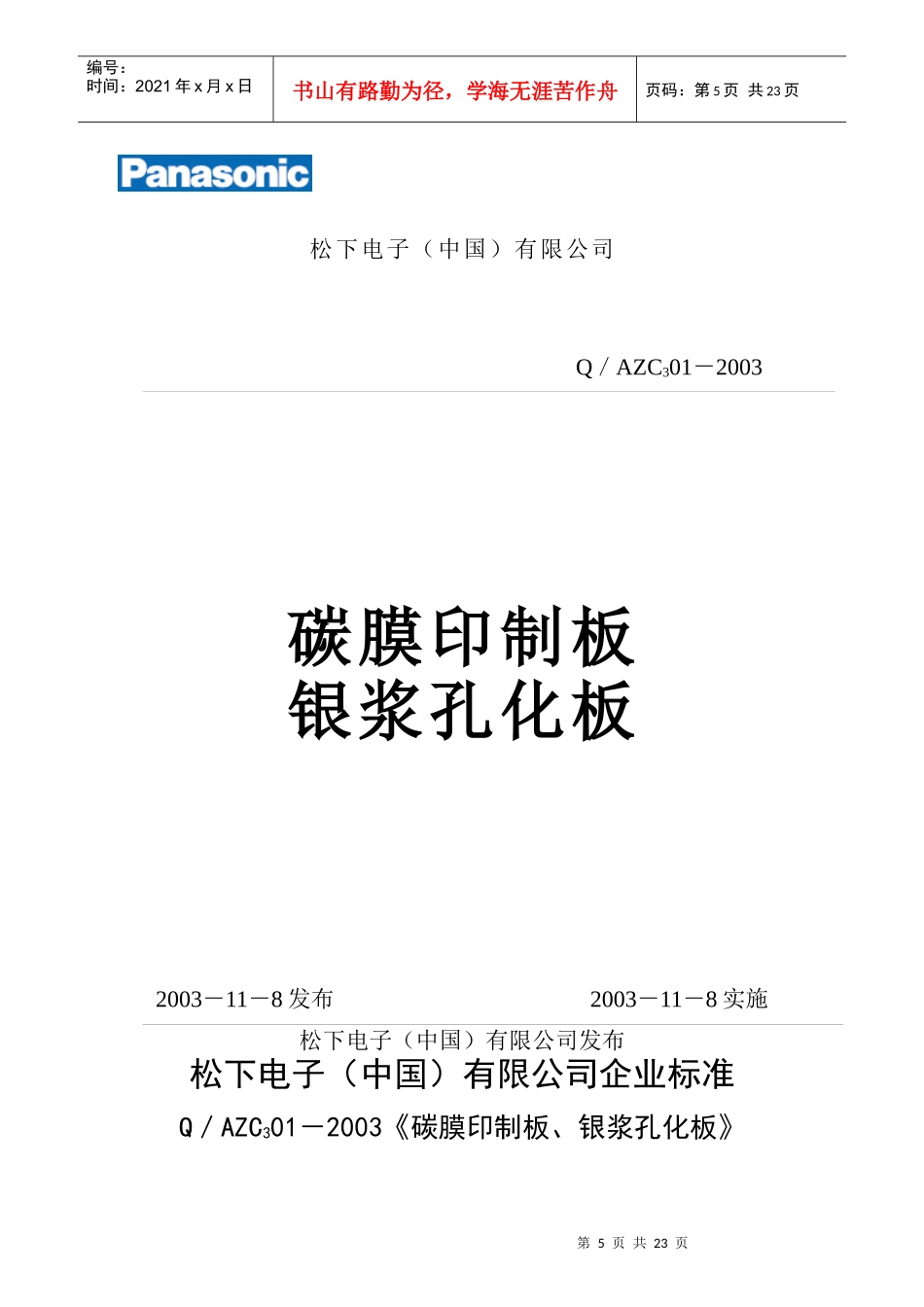

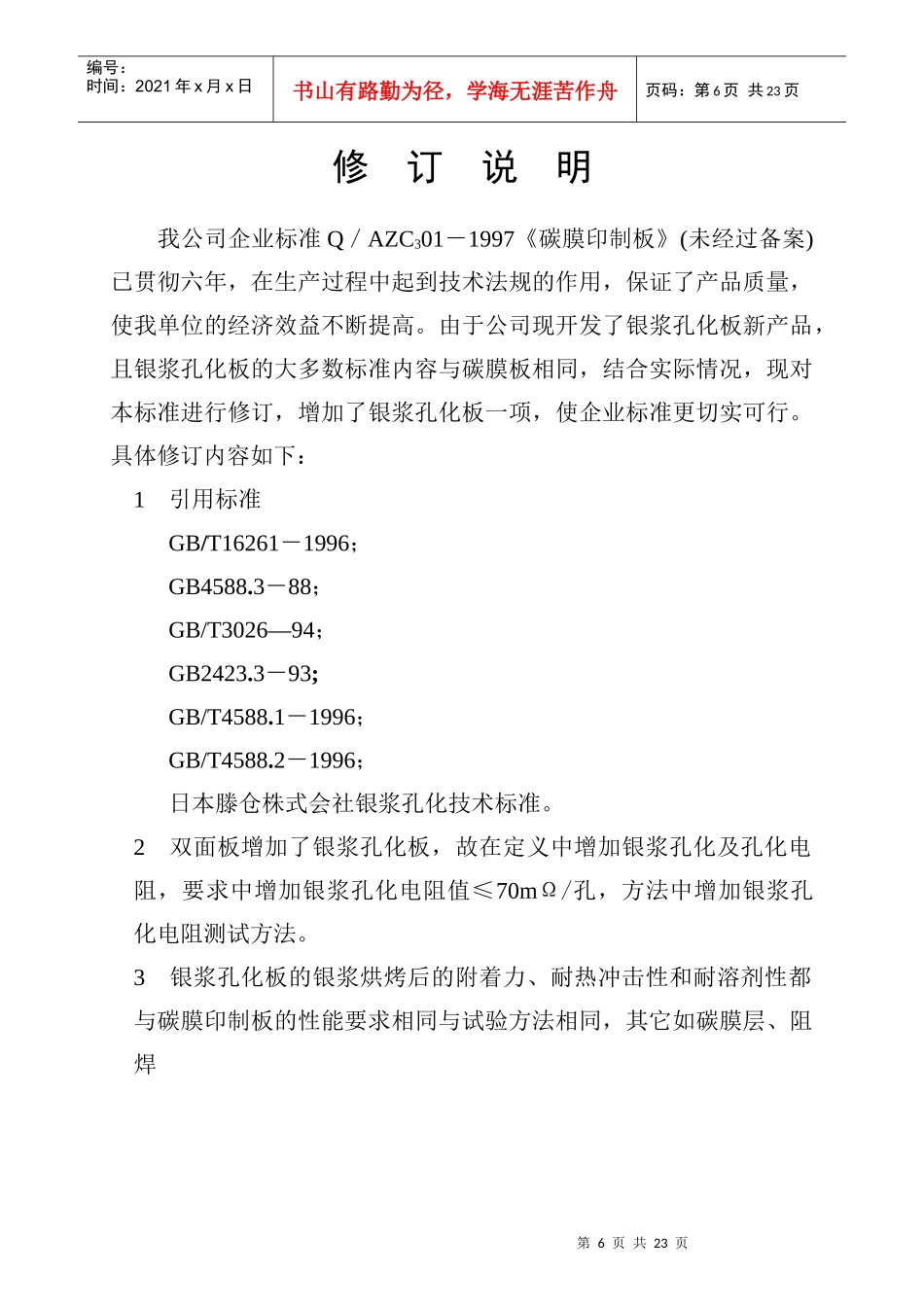

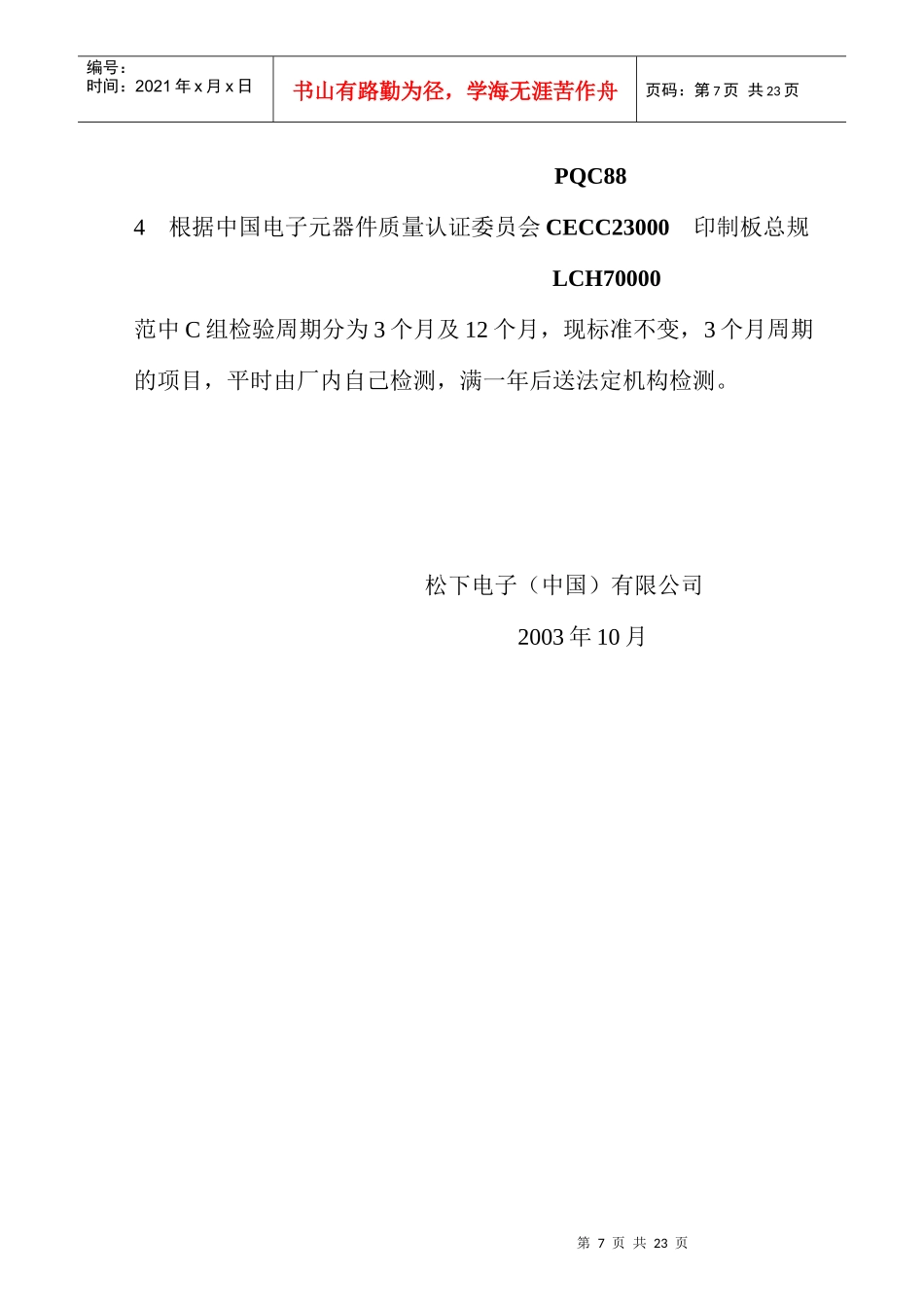

第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页松下电子（中国）有限公司Q／AZC301－2003碳膜印制板银浆孔化板2003－11－8发布2003－11－8实施松下电子（中国）有限公司发布松下电子（中国）有限公司企业标准Q／AZC301－2003《碳膜印制板、银浆孔化板》第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页修订说明我公司企业标准Q／AZC301－1997《碳膜印制板》(未经过备案)已贯彻六年，在生产过程中起到技术法规的作用，保证了产品质量，使我单位的经济效益不断提高。由于公司现开发了银浆孔化板新产品，且银浆孔化板的大多数标准内容与碳膜板相同，结合实际情况，现对本标准进行修订，增加了银浆孔化板一项，使企业标准更切实可行。具体修订内容如下：1引用标准GB/T16261－1996；GB4588.3－88；GB/T3026―94；GB2423.3－93;GB/T4588.1－1996；GB/T4588.2－1996；日本滕仓株式会社银浆孔化技术标准。2双面板增加了银浆孔化板，故在定义中增加银浆孔化及孔化电阻，要求中增加银浆孔化电阻值≤70mΩ/孔，方法中增加银浆孔化电阻测试方法。3银浆孔化板的银浆烘烤后的附着力、耐热冲击性和耐溶剂性都与碳膜印制板的性能要求相同与试验方法相同，其它如碳膜层、阻焊第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页PQC884根据中国电子元器件质量认证委员会CECC23000印制板总规LCH70000范中C组检验周期分为3个月及12个月，现标准不变，3个月周期的项目，平时由厂内自己检测，满一年后送法定机构检测。松下电子（中国）有限公司2003年10月第8页共23页第7页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共23页前言本标准是在Q／AZC301－1997标准基础上修订，增加了银浆孔化板的全部内容。这次修订，由于银浆孔化板的许多性能要求与试验方法与碳膜印制板相同，所以把碳膜印制板与银浆孔化板的企业标准合订为一本，使标准的含容量更大，更适应于生产中查阅和参考。银浆孔化板性能指标是由碳膜印制板的全部性能和银浆性能两部分组成。本标准中碳膜板的技术性能贯彻GB/T16261-1996《印制板总规范》（该国标等效采用IEC.PQC88：1990），在碳膜性能上也参考日本油墨株式会社导电碳膜资料，及西德彼德公司技术报告制定的。银浆性能参考日本滕仓株式会社导电银浆资料，及美国欧克曼公司技术资料制定。技术要求中的标题名称采用了中国电子元器件质量认证委员会发布的印制板总规范及无金属化孔和金属化孔单、双面印制板分规范中的规定，便于将来与国家标准接轨。本标准的附录A为标准的附录本标准由松下电子（中国）有限公司提出本标准由松下电子（中国）有限公司负责起草本标准自2003年10月8日实施，同时代替Q／AZC301－1997(未经过备案)。本标准主要起草人：江志祥本标准审核人：本标准批准人：第9页共23页第8页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共23页松下电子（中国）有限公司企业标准碳膜印制板、银浆孔化板Q／AZC301－20031范围本标准规定了碳膜印制板、银浆孔化板在安装元器件前的要求、抽样、试验方法、标志、标签、包装。本标准适用于有导电碳膜涂层和银浆涂层的各种印制板。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，在标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性。GB／T16261－1996印制板总规范GB2036－94印制电路术语GB4588.3－88印制电路板设计和使用GB2423.1－89电工电子产品基本环境试验规程试验Ab：低温试验方法GB2423.3－93电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB2423.22－2002电工电子产品基本环境试验规程第10页共23页第9页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共23页试验Nb：温度变化试验方法GB2828－87逐批检查计数抽样程序及抽样表Q／AZC301－2003（适用于边续批的检查）GB2829－87周期检查计数抽样程序及抽样...
