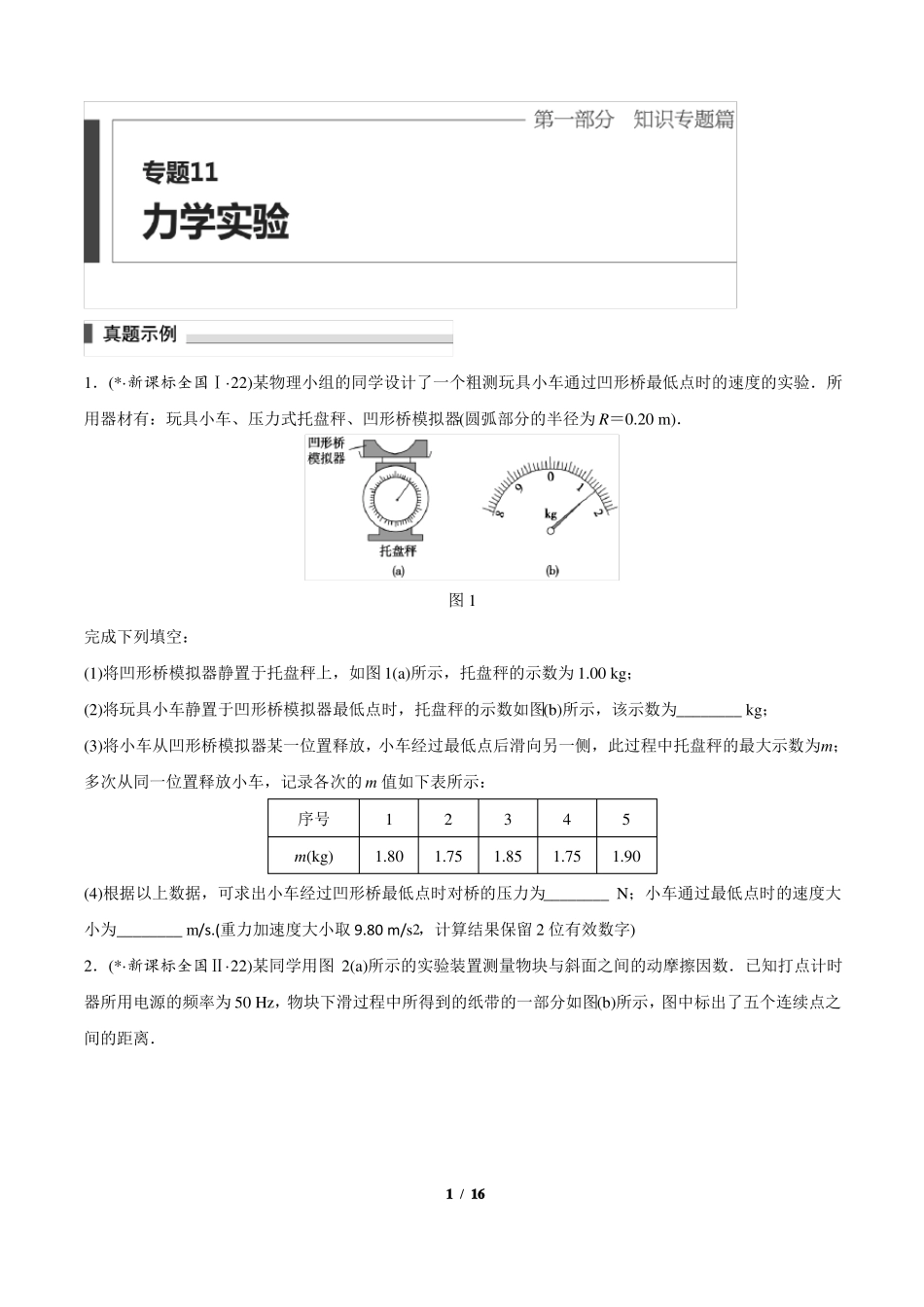

1．(*·新课标全国Ⅰ·22)某物理小组的同学设计了一个粗测玩具小车通过凹形桥最低点时的速度的实验．所用器材有：玩具小车、压力式托盘秤、凹形桥模拟器(圆弧部分的半径为R＝0.20m)．图1完成下列填空：(1)将凹形桥模拟器静置于托盘秤上，如图1(a)所示，托盘秤的示数为1.00kg；(2)将玩具小车静置于凹形桥模拟器最低点时，托盘秤的示数如图(b)所示，该示数为________kg；(3)将小车从凹形桥模拟器某一位置释放，小车经过最低点后滑向另一侧，此过程中托盘秤的最大示数为m；多次从同一位置释放小车，记录各次的m值如下表所示：序号m(kg)11.8021.7531.8541.7551.90(4)根据以上数据，可求出小车经过凹形桥最低点时对桥的压力为________N；小车通过最低点时的速度大小为________m/s.(重力加速度大小取9.80m/s2，计算结果保留2位有效数字)2．(*·新课标全国Ⅱ·22)某同学用图2(a)所示的实验装置测量物块与斜面之间的动摩擦因数．已知打点计时器所用电源的频率为50Hz，物块下滑过程中所得到的纸带的一部分如图(b)所示，图中标出了五个连续点之间的距离．1/16图2(1)物块下滑时的加速度a＝________m/s2，打C点时物块的速度v＝________m/s；(2)已知重力加速度大小为g，为求出动摩擦因数，还必须测量的物理量是________(填正确答案标号)．A．物块的质量B．斜面的高度C．斜面的倾角3．(*·山东理综·21)某同学通过下述实验验证力的平行四边形定则．实验步骤：①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向．②如图3所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O1、O2，记录弹簧秤的示数F，测量并记录O1、O2间的距离(即橡皮筋的长度l)．每次将弹簧秤示数改变0.50N，测出所对应的l，部分数据如下表所示：F(N)l(cm)0l00.5010.971.0012.021.5013.002.0013.982.5015.05图3③找出②中F＝2.50N时橡皮筋两端的位置，重新标记为O、O′，橡皮筋的拉力记为FOO′.④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图4所示．用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O点，将两笔尖的位置标记为A、B，橡皮筋OA段的拉力记为FOA，OB段的拉力记为FOB.2/16图4完成下列作图和填空：(1)利用表中数据在如图5坐标纸上画出F－l图线，根据图线求得l0＝________cm.图5(2)测得OA＝6.00cm，OB＝7.60cm，则FOA的大小为________N.(3)根据给出的标度，在图6中作出FOA和FOB的合力F′的图示．图6(4)通过比较F′与________的大小和方向，即可得出实验结论．1．题型特点高考中常涉及的力学实验有：研究匀变速直线运动、验证力的平行四边形定则、探究弹力和弹簧伸长的关系、验证牛顿运动定律、探究动能定理和验证机械能守恒定律．2．命题趋势近几年力学实验中与纸带处理相关的实验、力学创新实验是高考的热点内容，以分组或演示实验为背景，考查对实验方法的领悟情况，灵活运用学过的实验方法设计新的实验是高考实验题的新趋势．要求考生掌3/16握常规实验的数据处理方法，能将课本中分组实验和演示实验的实验原理、实验方法迁移到新的背景中，深刻理解物理概念和规律，并能灵活运用，要求考生有较强的创新能力．考题一“纸带类”实验1．(*·南昌二模)验证m1、m2组成的系统机械能守恒用如图7甲实验装置．m2从高处由静止开始下落，m1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．图乙给出的是实验中获取的一条纸带：0是打下的第一个点，已知打点计时器的工作频率为50Hz，每相邻两计数点间还有4个打点(图中未标出)．计数点间的距离如图所示．已知m1＝50g，m2＝150g，则(结果保留两位有效数字)：甲乙丙图7(1)在纸带上打下记数点5时的速度v＝________m/s；(2)从打下第“0”点到打下第“5”点的过程中系统动能的增量ΔEk＝______J，系统势能的减少量ΔEp＝______J；(取当地的重力加速度g＝10m/s2)1(3)若某同学做出v2－h图象如图丙，则当地的重力加速度g＝________m/s2.22．(*·安徽皖东三校5月联考)如图8甲所示的是“探究动能定理”实验装置示意图．小车的质量为M，盘和砝码的总质...
