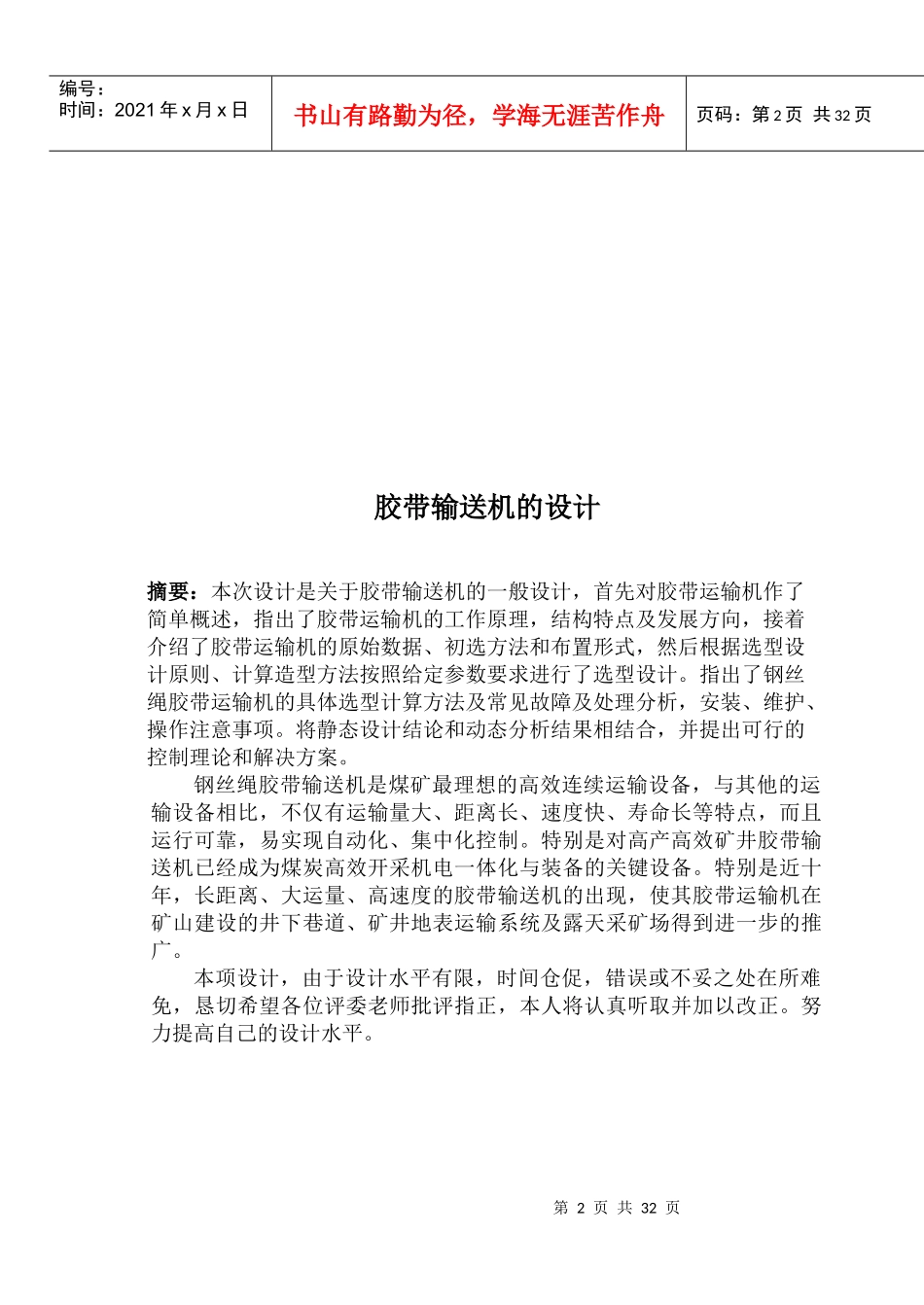

普通胶带输送机的设计系别：机电工程系班级：矿山机电组别：第二组姓名：杨晨学号：2013820012第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页胶带输送机的设计摘要：本次设计是关于胶带输送机的一般设计，首先对胶带运输机作了简单概述，指出了胶带运输机的工作原理，结构特点及发展方向，接着介绍了胶带运输机的原始数据、初选方法和布置形式，然后根据选型设计原则、计算造型方法按照给定参数要求进行了选型设计。指出了钢丝绳胶带运输机的具体选型计算方法及常见故障及处理分析，安装、维护、操作注意事项。将静态设计结论和动态分析结果相结合，并提出可行的控制理论和解决方案。钢丝绳胶带输送机是煤矿最理想的高效连续运输设备，与其他的运输设备相比，不仅有运输量大、距离长、速度快、寿命长等特点，而且运行可靠，易实现自动化、集中化控制。特别是对高产高效矿井胶带输送机已经成为煤炭高效开采机电一体化与装备的关键设备。特别是近十年，长距离、大运量、高速度的胶带输送机的出现，使其胶带运输机在矿山建设的井下巷道、矿井地表运输系统及露天采矿场得到进一步的推广。本项设计，由于设计水平有限，时间仓促，错误或不妥之处在所难免，恳切希望各位评委老师批评指正，本人将认真听取并加以改正。努力提高自己的设计水平。第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页目录概述…………………………………………………………………………3第一章原始数据及工作条件………………………………………………11第二章胶带输送机的选型计算……………………………………………12一、初选胶带输送机形式及确定布置形式………………………………12二、带宽的计算……………………………………………………………13三、胶带输送机的功率和胶带张力的简单计算…………………………15四、胶带选择及其强度验算………………………………………………17五、运行阻力的计算………………………………………………………18六、电动机的选型计算……………………………………………………22第三章胶带输送机常见故障分析处理及操作维护安装………………24总结…………………………………………………………………………35参考文献……………………………………………………………………36第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页概述1.1带式输送机的应用带式输送机是连续运输机的一种。具有长距离、大运量、高速度、集中控制等特点。与其他运输设备相比，不仅具备以上特点，而且运行可靠，易于实现自动化和集中控制，经济效益十分明显。带式输送机也是煤矿最为理想的高效连续运输设备，特别是煤矿高产高效现代化的大型矿井，带式输送机己成为煤炭高效开采机电一体化技术与装备的关键设备。随着煤矿现代化的发展和需要，我国对大倾角固定带式输送机，及长运距、大运量带式输送机及其关键技术、关键零部件进行了理论研究和产品开发，应用动态分析技术和中间驱动与智能化控制等技术，研制成功了软启动和制动装置以及PLC控制为核心的电控装置，并且井下大功率防爆变频器也已经进入研发、试制阶段。随着高产高效矿井的发展，带式输送机各项技术指标有了很大提高。本文在对胶带运输一般设计的基础上，介绍钢丝绳胶带运输机的选型计算，通过系统的动态建模计算和仿真分析，将静态设计结论和动态分析结果相结合，指出胶带运输机常见故障分析处理方法及维护操作安装的注意事项，并提出可行的控制理论和解决方案。1.2带式输送机的工作原理及分类带式输送机的工作原理：输送带连接成封闭环形，用张紧装置将它们张紧，在电动机的驱动下，靠输送带与驱动滚筒（驱动轮）之间的摩擦力，使输送带连续运转，从而达到将货物从一个地方运到另一个地方的目的。带式输送机的工作方案如下图所示。第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页带式输送机工作方案布置图1-驱动滚筒2-机架3-上托辊4-下托...
