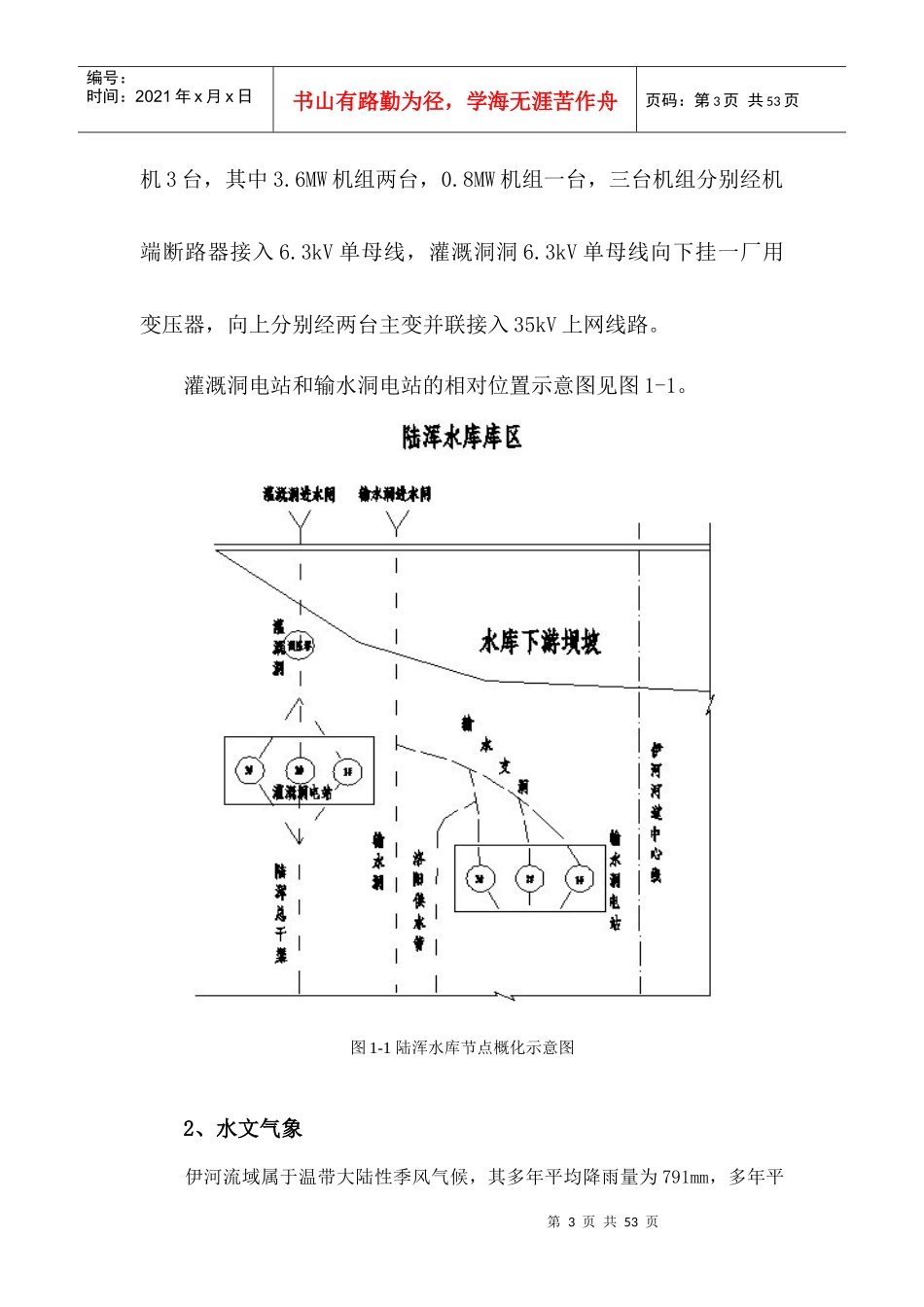

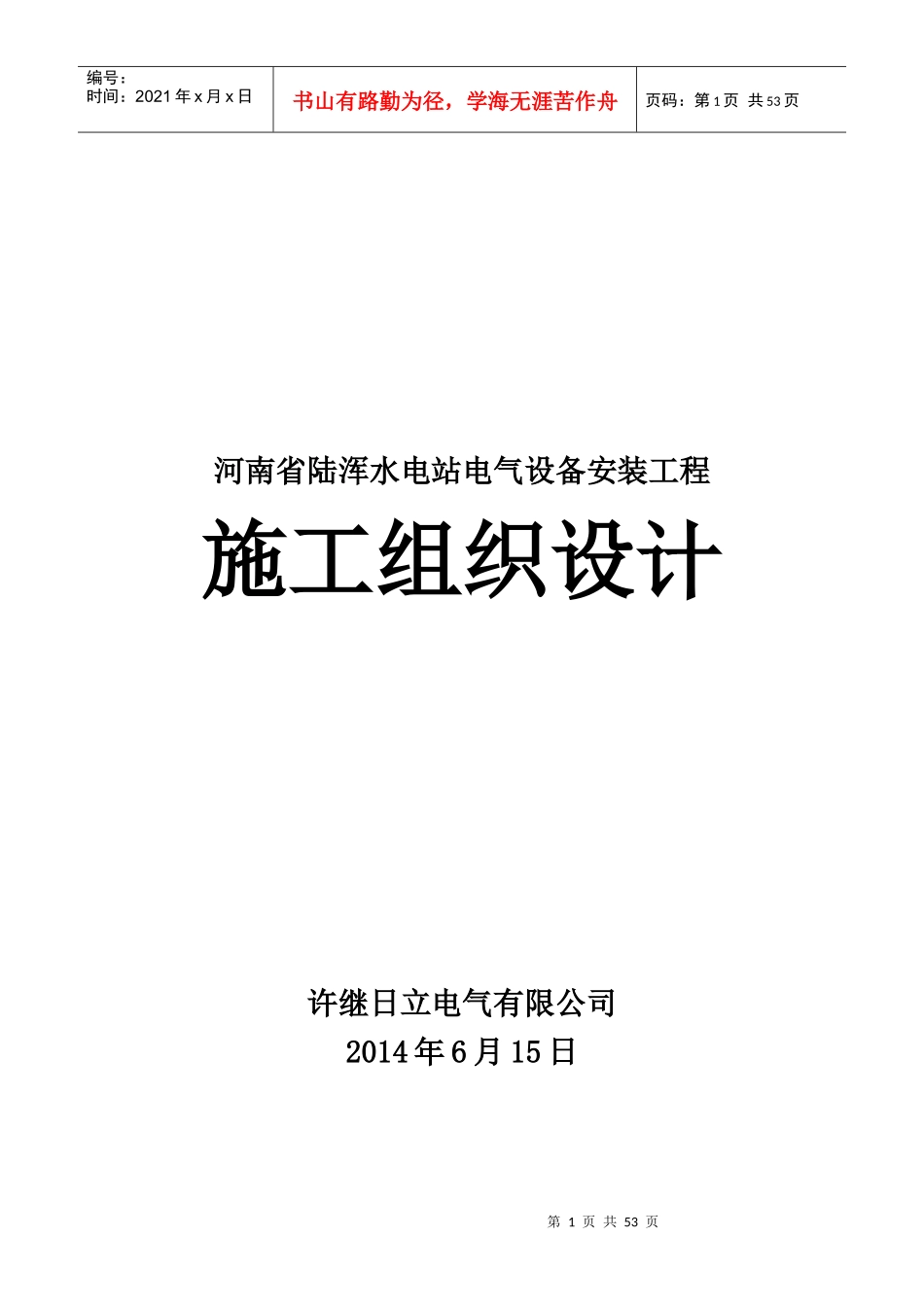

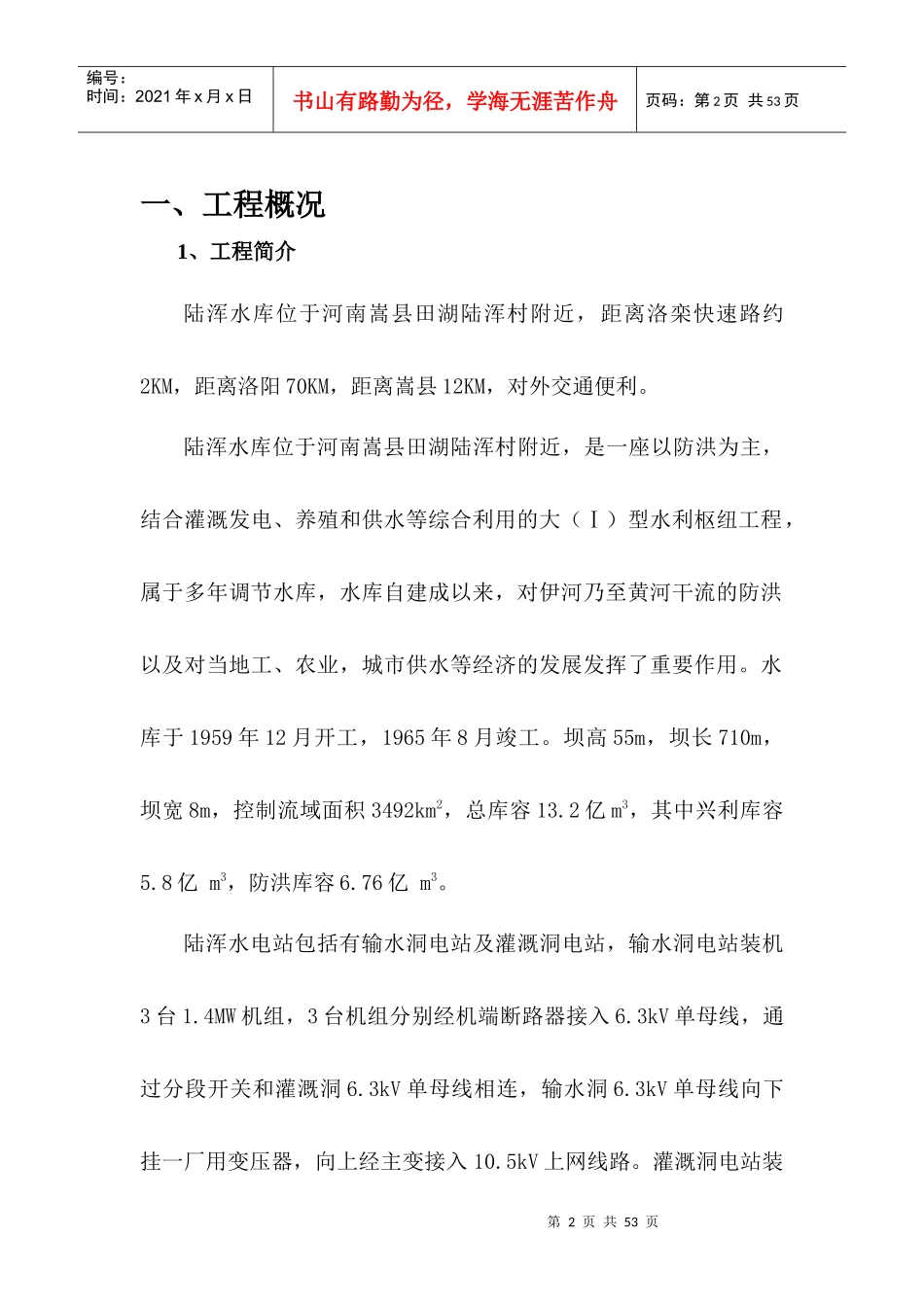

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页河南省陆浑水电站电气设备安装工程施工组织设计许继日立电气有限公司2014年6月15日第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页一、工程概况1、工程简介陆浑水库位于河南嵩县田湖陆浑村附近，距离洛栾快速路约2KM，距离洛阳70KM，距离嵩县12KM，对外交通便利。陆浑水库位于河南嵩县田湖陆浑村附近，是一座以防洪为主，结合灌溉发电、养殖和供水等综合利用的大（Ⅰ）型水利枢纽工程，属于多年调节水库，水库自建成以来，对伊河乃至黄河干流的防洪以及对当地工、农业，城市供水等经济的发展发挥了重要作用。水库于1959年12月开工，1965年8月竣工。坝高55m，坝长710m，坝宽8m，控制流域面积3492km2，总库容13.2亿m3，其中兴利库容5.8亿m3，防洪库容6.76亿m3。陆浑水电站包括有输水洞电站及灌溉洞电站，输水洞电站装机3台1.4MW机组，3台机组分别经机端断路器接入6.3kV单母线，通过分段开关和灌溉洞6.3kV单母线相连，输水洞6.3kV单母线向下挂一厂用变压器，向上经主变接入10.5kV上网线路。灌溉洞电站装第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页机3台，其中3.6MW机组两台，0.8MW机组一台，三台机组分别经机端断路器接入6.3kV单母线，灌溉洞洞6.3kV单母线向下挂一厂用变压器，向上分别经两台主变并联接入35kV上网线路。灌溉洞电站和输水洞电站的相对位置示意图见图1-1。图1-1陆浑水库节点概化示意图2、水文气象伊河流域属于温带大陆性季风气候，其多年平均降雨量为791mm，多年平第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页均蒸发量为1135.4mm。因受季风环流影响，流域内降雨量随季节变化大。冬春季受西伯利亚和新疆高压的控制，本流域内多西北风，寒冷少雨，降雨量一般只占全年的11%；夏季受太平洋高压推动的东南风带来的大量水蒸气，因受山脉阻挡而上升产生降水，夏季炎热多雨降雨量占全年的55.7%。伊河流域内降水量从下游向上游呈上升趋势，中下游为674.6mm，上游多年平均降水量为865mm。伊河流域暴雨移动的方向，从西南向东北为最多。受暴雨移动路径的影响伊河流域的暴雨中心多在栾川、嵩县一带，洛河上游洛南一带的暴雨中心也常常波及本流域。伊河属于以降雨为主要水源的河流，陆浑坝址以上多年平均降雨量为787.2mm，且年际变化较大，降雨量最大的年份1964年为1296mm，降雨量最小的年份1986年为535mm，最大值是最小值的2.42倍。年降水量的大小直接影响年径流量。一年中流量的变化完全取决于四季雨量的变化。冬春雨雪稀少，河流流量主要依靠地下水补给，流量较小，中下游曾发生过断流现象。6~10月为暴雨发生季节，其中七、八两月暴雨集中、强度大，洪水流量最大。水库入库控制站（东湾站）1975年8月9日实测最大流量为4200m3/s；1974年7月15日实测最小流量为1.4m3/s。伊河洪水主要由夏季暴雨形成。由于暴雨历时短，强度大，流域坡度陡，因而所产生的洪水洪峰都是尖瘦型，历时短，陡涨陡落。一次洪水的持续时间多为3~5天。伊河年输沙量变化与年径流量的变化大体一致。多年平均输沙量为300万吨，平均含沙量约为3.2kg/m3，泥沙的90%多集中在汛期的6~9月份。3、工程范围本次电气施工项目和主要工作内容包括以下设备的到货、卸货、现场验收、保管、安装、调试、启动、维护至移交的全部工作（包括为完成合同所需的临时设施等）：1、灌溉洞电站：更换高低压开关，更换出线电缆，更换厂变、第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页主变，并连接之间的电缆，电缆封堵等相关设备的安装调试工作。2、输水洞电站：更换高低压开关，更换出线电缆，更换厂变、主变，并连接之间的电缆，电缆封堵等相关设备的安装调试工作。第6页共53页第5页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共53页二、施工组织设计编制依据1、编制说明我公司在认真阅读本工程施...
