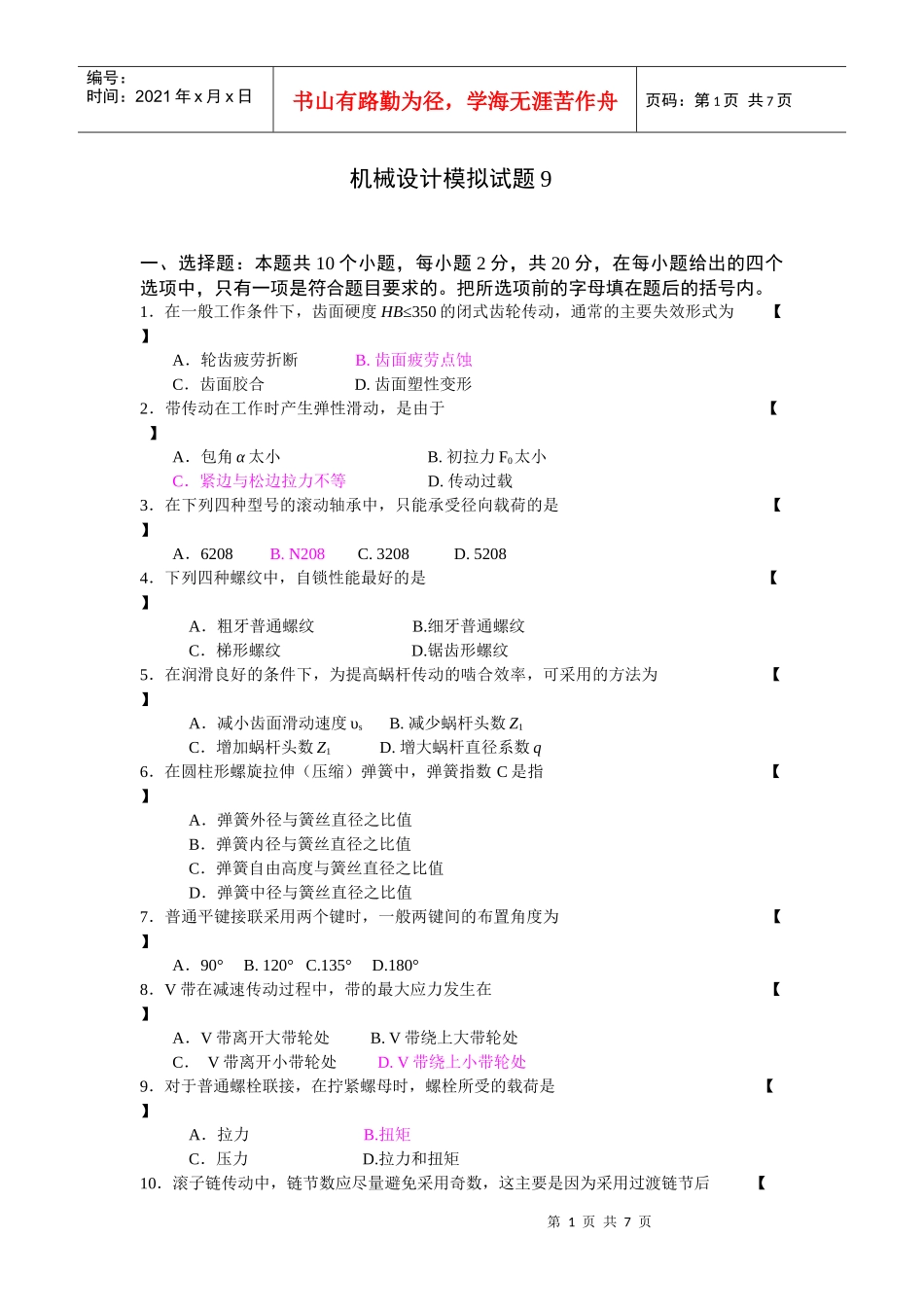

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页机械设计模拟试题9一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。把所选项前的字母填在题后的括号内。1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】A．轮齿疲劳折断B.齿面疲劳点蚀C．齿面胶合D.齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【】A．包角α太小B.初拉力F0太小C．紧边与松边拉力不等D.传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208B.N208C.3208D.52084．下列四种螺纹中，自锁性能最好的是【】A．粗牙普通螺纹B.细牙普通螺纹C．梯形螺纹D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】A．减小齿面滑动速度υsB.减少蜗杆头数Z1C．增加蜗杆头数Z1D.增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90°B.120°C.135°D.180°8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处B.V带绕上大带轮处C．V带离开小带轮处D.V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】A．拉力B.扭矩C．压力D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页】A．制造困难B.要使用较长的销轴C．不便于装配D.链板要产生附加的弯曲应力二、填空题：本大题共10个小题，每空1分，共20分。把答案填在题中横线上。1．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。2．代号62203的滚动轴承，为轴承，其内径为mm。3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b应取。4．普通平键联接的工作面是键的；楔键联接的工作面是键的。5．为了便于互换及适应大量生产，轴承内圈孔与轴的配合采用制，轴承外圈与轴承座孔的配合采用制。6．不随时间变化的应力称为，随时间变化的应力称为，具有周期性的变应力称为。7．按照平面图形的形状，螺纹分为、和等。8．按照工作条件，齿轮传动可分为和两种。9．齿轮传动设计时，软齿面闭式传动通常先按设计公式确定传动尺寸，然后验算轮齿弯曲强度。10．直径较小的钢制齿轮，当齿根圆直径与轴径接近时，可以将齿轮和轴做成一体，称为。三、简答题：本大题共3个小题，每题5分，共15分。把答案填在题中横线上。1．简述螺纹联接的基本类型主要有哪四种？2．简述带传动的优点？3．链传动的主要失效形式有哪些？第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页四、分析题131．零件等寿命疲劳曲线如图所示。请画出以下两种零件中变应力的极限应力点。(1)紧螺栓联接中，外加轴向工作载荷为脉动循环，M点为螺栓危险截面的工作应力点；(2)在平衡位置上下振动的弹簧，工作应力点为N点。2．图示为蜗杆传动和圆锥齿轮传动的组合。已知输入轴上圆锥齿轮Z1的转向n1如图所示，轮3、4为蜗杆蜗轮。(1)为使中间轴所受轴向力最小，试确定蜗杆、蜗轮的螺旋线方向和蜗轮的转向。(2)画出蜗轮Z4与锥齿轮Z2的啮合点处分别用箭头标出圆周力Ft、径向力Fr、轴向力Fa的方向。五、计算题：本大题只有二个小题，满分19分下图表示两平板用2个M20的普通螺栓联接，承受横向载荷F=6000N，若取接合面间的摩擦系数ƒ=0.2，可靠性系数KS=1.2，螺栓材料的的许用应力[σ]=120N/mm2，螺栓的小径d1=17.294mm。试校核螺栓的强度。（10分）第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页4．一转轴被支承在两个型号为30208的圆锥滚子轴承上。已知：轴的转速为970r／min，轴承I及轴承Ⅱ所受径向负荷分别为Fr1=2000N及...
