水电机械运行与检修专业行业水轮机检修工高级工试卷合并卷VIP专享VIP免费

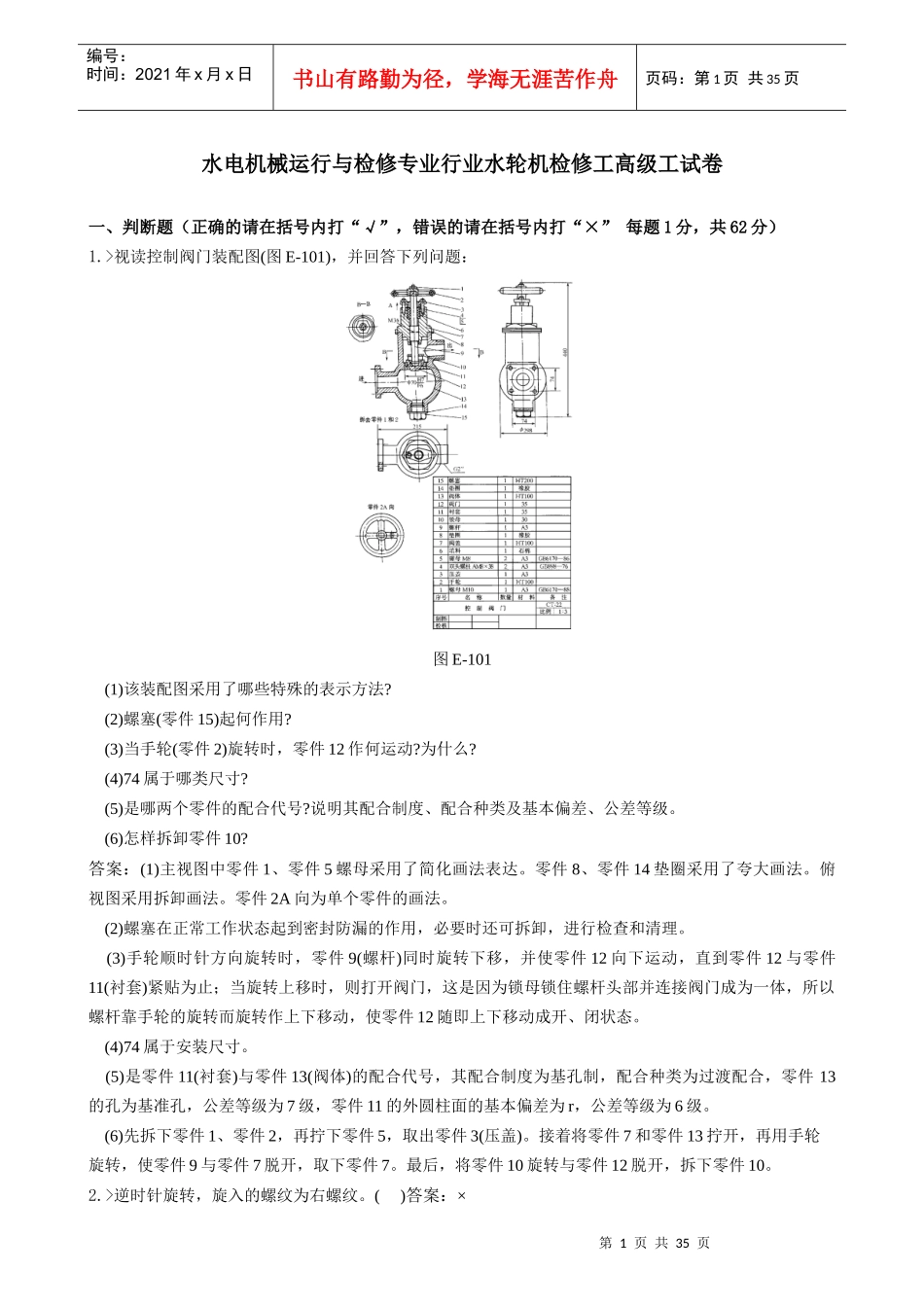

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页水电机械运行与检修专业行业水轮机检修工高级工试卷一、判断题（正确的请在括号内打“√”，错误的请在括号内打“×”每题1分，共62分）1.>视读控制阀门装配图(图E-101)，并回答下列问题：图E-101(1)该装配图采用了哪些特殊的表示方法?(2)螺塞(零件15)起何作用?(3)当手轮(零件2)旋转时，零件12作何运动?为什么?(4)74属于哪类尺寸?(5)是哪两个零件的配合代号?说明其配合制度、配合种类及基本偏差、公差等级。(6)怎样拆卸零件10?答案：(1)主视图中零件1、零件5螺母采用了简化画法表达。零件8、零件14垫圈采用了夸大画法。俯视图采用拆卸画法。零件2A向为单个零件的画法。(2)螺塞在正常工作状态起到密封防漏的作用，必要时还可拆卸，进行检查和清理。(3)手轮顺时针方向旋转时，零件9(螺杆)同时旋转下移，并使零件12向下运动，直到零件12与零件11(衬套)紧贴为止；当旋转上移时，则打开阀门，这是因为锁母锁住螺杆头部并连接阀门成为一体，所以螺杆靠手轮的旋转而旋转作上下移动，使零件12随即上下移动成开、闭状态。(4)74属于安装尺寸。(5)是零件11(衬套)与零件13(阀体)的配合代号，其配合制度为基孔制，配合种类为过渡配合，零件13的孔为基准孔，公差等级为7级，零件11的外圆柱面的基本偏差为r，公差等级为6级。(6)先拆下零件1、零件2，再拧下零件5，取出零件3(压盖)。接着将零件7和零件13拧开，再用手轮旋转，使零件9与零件7脱开，取下零件7。最后，将零件10旋转与零件12脱开，拆下零件10。2.>逆时针旋转，旋入的螺纹为右螺纹。()答案：×第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页3.>零件图是指导生产组织活动的依据，是加工制造和检验零件的重要技术文件。()答案：√4.>任何一种热处理工艺都由加热、冷却两个阶段所组成。()答案：×5.>作用在物体上某点的力沿其作用线移到物体上任意点，并不改变此力对物体的作用效果。()答案：√6.>反击式水轮机的能量转换主要是水力势能的转换。()答案：√7.>阀门的公称直径是指阀门与管道接口处的有效直径。()答案：√8.>额定电流是指一台水轮发电机正常的连续运行的最大工作相电流。()答案：×9.>水轮机导轴承，发电机上下导轴承，推力轴承，发电机定子、转子绕组和铁芯，油槽内，空气冷却器的进出口处，都安装有温度信号器。()答案：√10.>大中型反击式水轮机控制环，随着水轮机出力、工作水头、接力器的型式不同，其断面形状有所差异。()答案：√11.>受油器是轴流转桨式水轮机叶片操作系统重要组成部分之一。()答案：√12.>如果用水轮机的设计工况下动态真空值除以设计水头来计算所得数值，则为设计工况下的汽蚀系数。()答案：√13.>轴流转桨式叶片密封装置的位置，一般在叶片枢轴外端及法兰外缘，多数装在叶片法兰的外缘。()答案：√14.>水泵是把机械能转换成水的势能的一种设备。()答案：×15.>实践证明，混流式水轮机叶片粗糙度、波浪度、尺寸、形状、进出水边厚度是否符合设计要求，将对水轮机性能产生不同程度的影响。()答案：√16.>与蝶阀比较，球阀有密封性好，活门全开时水力损失极小等优点。()答案：√17.>当混流式水轮机转轮下部出现部分真空时，利用主轴中心孔补气阀自行补气。()答案：√18.>混流式水轮机减压装置的作用是减少作用在转轮上冠上的轴向水推力，以减轻水导轴承负荷。()答案：×19.>水轮机静平衡试验的目的是将转轮的不平衡重量消除。()答案：×20.>静态真空HS与水轮机转轮相对于尾水位的安装位置无关，与水轮机本身有关。()答案：×21.>推力头与主轴多采用基轴制配合并热套安装。()答案：√22.>现场管理主要包括过程质量控制、质量管理、质量改进和质量管理小组活动等。()答案：√23.>静水压强方向必然是水平指向作用面的。()答案：×24.>利用倒链起吊水导油盆盆体时，允许多人拉倒链。()答案：×25.>焊机的空载电压一般应不超过100V，否则会对焊工产生危险。()答案：√26.>企业必须开展安全教育，普及安全知识，倡导安全文明，建立健全安全教育制度。()答案：√27.>根据...
