模拟电子技术模拟考题二及参考答案VIP免费

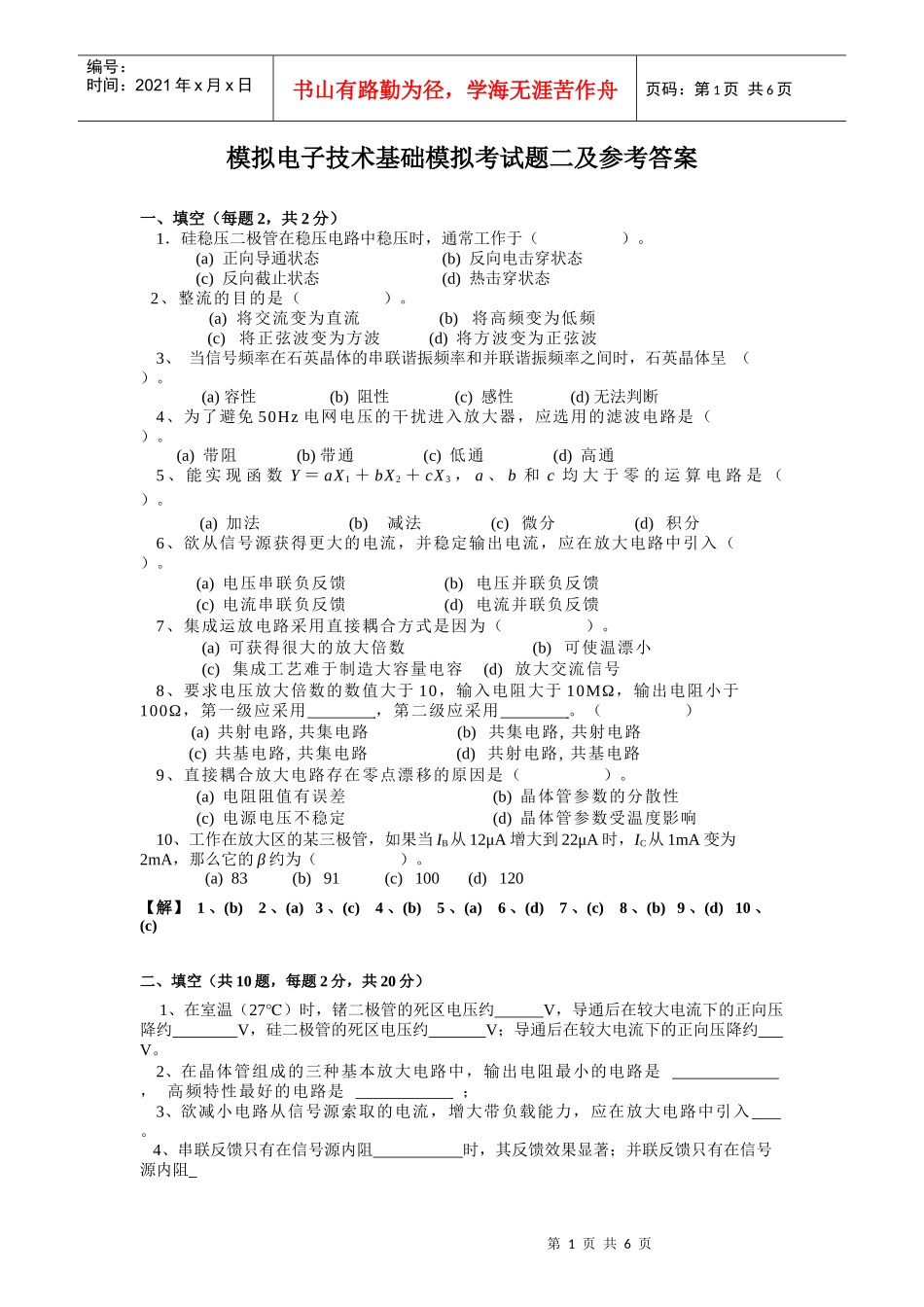

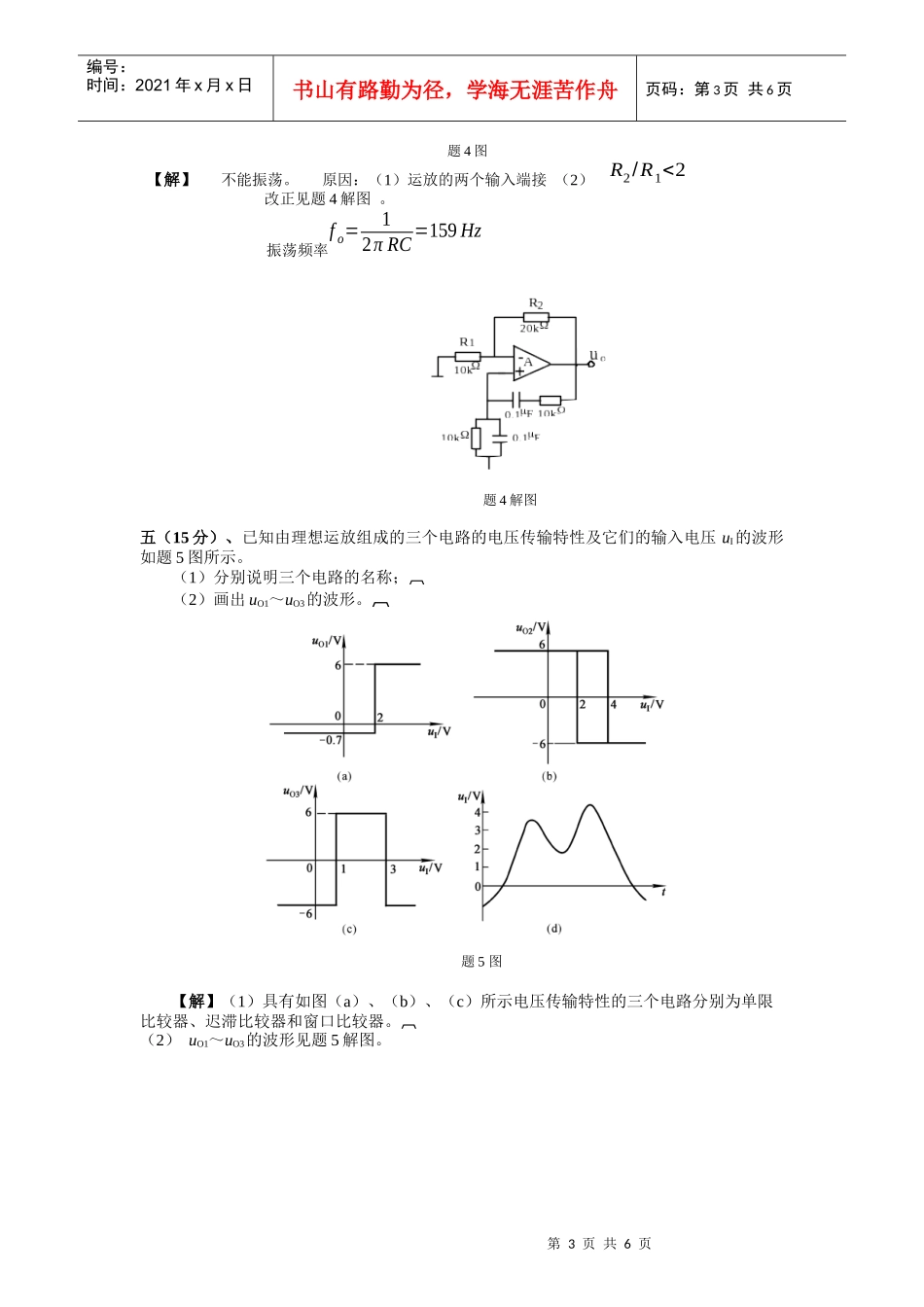

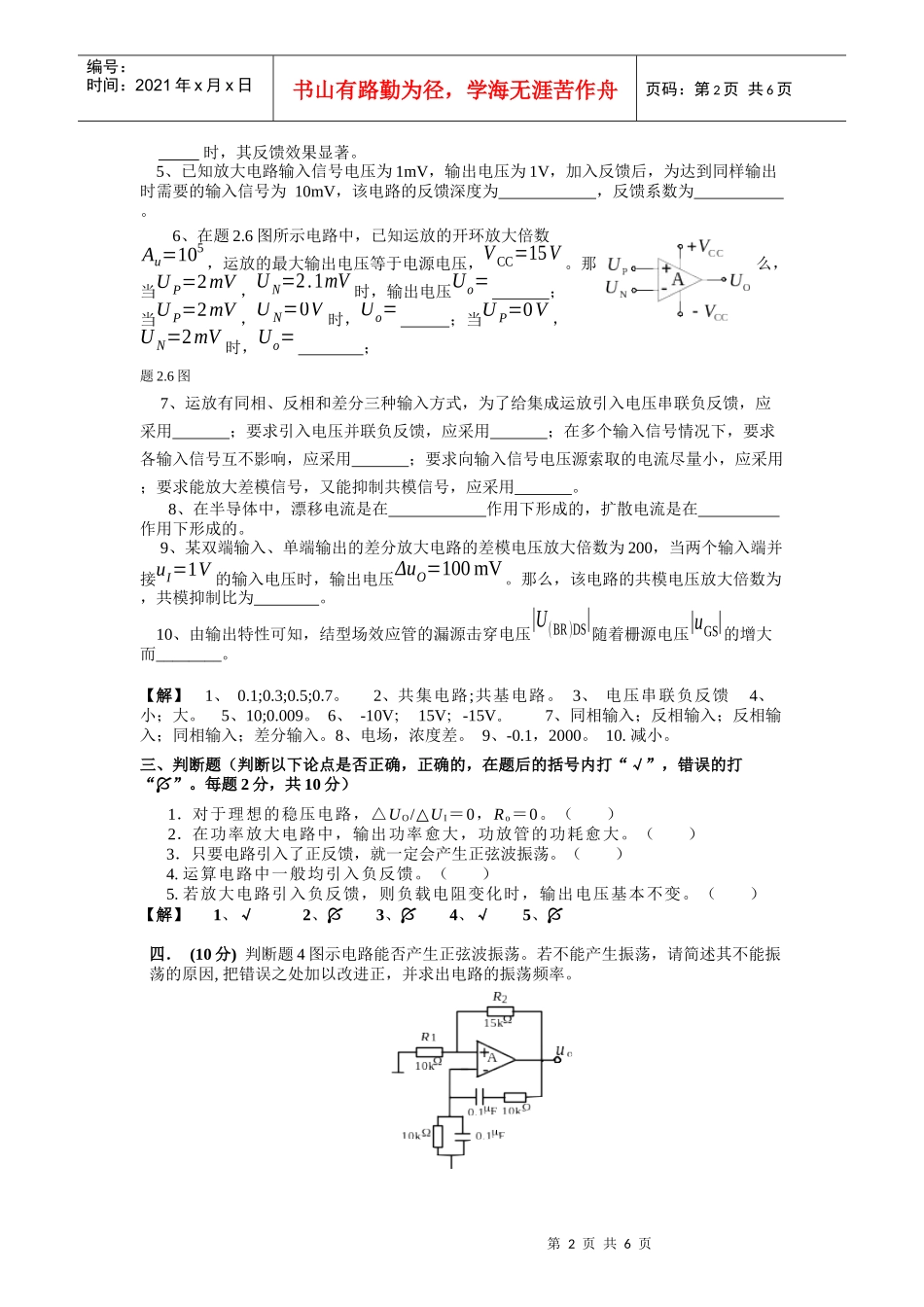

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页模拟电子技术基础模拟考试题二及参考答案一、填空（每题2，共2分）1．硅稳压二极管在稳压电路中稳压时，通常工作于（）。(a)正向导通状态(b)反向电击穿状态(c)反向截止状态(d)热击穿状态2、整流的目的是（）。(a)将交流变为直流(b)将高频变为低频(c)将正弦波变为方波(d)将方波变为正弦波3、当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈（）。(a)容性(b)阻性(c)感性(d)无法判断4、为了避免50Hz电网电压的干扰进入放大器，应选用的滤波电路是（）。(a)带阻(b)带通(c)低通(d)高通5、能实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零的运算电路是（）。(a)加法(b)减法(c)微分(d)积分6、欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入（）。(a)电压串联负反馈(b)电压并联负反馈(c)电流串联负反馈(d)电流并联负反馈7、集成运放电路采用直接耦合方式是因为（）。(a)可获得很大的放大倍数(b)可使温漂小(c)集成工艺难于制造大容量电容(d)放大交流信号8、要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，第一级应采用，第二级应采用。（）(a)共射电路,共集电路(b)共集电路,共射电路(c)共基电路,共集电路(d)共射电路,共基电路9、直接耦合放大电路存在零点漂移的原因是（）。(a)电阻阻值有误差(b)晶体管参数的分散性(c)电源电压不稳定(d)晶体管参数受温度影响10、工作在放大区的某三极管，如果当IB从12μA增大到22μA时，IC从1mA变为2mA，那么它的β约为（）。(a)83(b)91(c)100(d)120【解】1、(b)2、(a)3、(c)4、(b)5、(a)6、(d)7、(c)8、(b)9、(d)10、(c)二、填空（共10题，每题2分，共20分）1、在室温（27℃）时，锗二极管的死区电压约V，导通后在较大电流下的正向压降约V，硅二极管的死区电压约V；导通后在较大电流下的正向压降约V。2、在晶体管组成的三种基本放大电路中，输出电阻最小的电路是，高频特性最好的电路是；3、欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入。4、串联反馈只有在信号源内阻时，其反馈效果显著；并联反馈只有在信号源内阻第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页时，其反馈效果显著。5、已知放大电路输入信号电压为1mV，输出电压为1V，加入反馈后，为达到同样输出时需要的输入信号为10mV，该电路的反馈深度为，反馈系数为。6、在题2.6图所示电路中，已知运放的开环放大倍数Au=105，运放的最大输出电压等于电源电压，VCC=15V。那么，当UP=2mV，UN=2.1mV时，输出电压Uo=；当UP=2mV，UN=0V时，Uo=；当UP=0V，UN=2mV时，Uo=；题2.6图7、运放有同相、反相和差分三种输入方式，为了给集成运放引入电压串联负反馈，应采用；要求引入电压并联负反馈，应采用；在多个输入信号情况下，要求各输入信号互不影响，应采用；要求向输入信号电压源索取的电流尽量小，应采用；要求能放大差模信号，又能抑制共模信号，应采用。8、在半导体中，漂移电流是在作用下形成的，扩散电流是在作用下形成的。9、某双端输入、单端输出的差分放大电路的差模电压放大倍数为200，当两个输入端并接uI=1V的输入电压时，输出电压ΔuO=100mV。那么，该电路的共模电压放大倍数为，共模抑制比为。10、由输出特性可知，结型场效应管的漏源击穿电压|U(BR)DS|随着栅源电压|uGS|的增大而________。【解】1、0.1;0.3;0.5;0.7。2、共集电路;共基电路。3、电压串联负反馈4、小；大。5、10;0.009。6、-10V；15V；-15V。7、同相输入；反相输入；反相输入；同相输入；差分输入。8、电场，浓度差。9、-0.1，2000。10.减小。三、判断题（判断以下论点是否正确，正确的，在题后的括号内打“√”，错误的打“”。每题2分，共10分）1．对于理想的稳压电路，△UO/△UI＝0，Ro＝0。（）2．在功率放大电路中，输出功率愈大，功放管的功耗愈大。（）3．只要电路引入了正反馈，就一定会产生正弦波振荡。（）4.运算电路中一般均引入负反馈。（）5.若放大电路引入负反馈，则负载电阻变化时，输出电...
