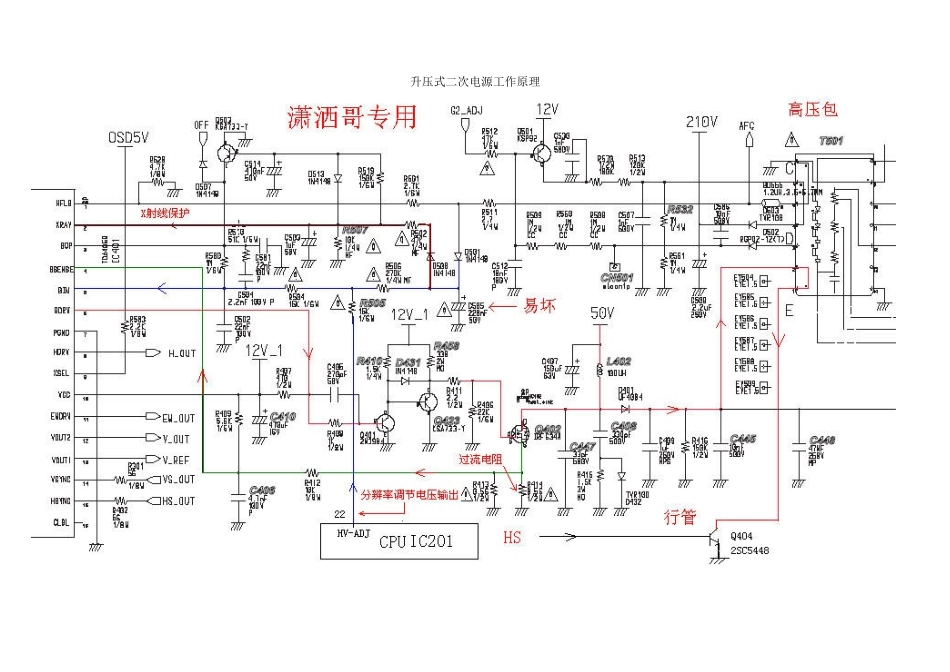

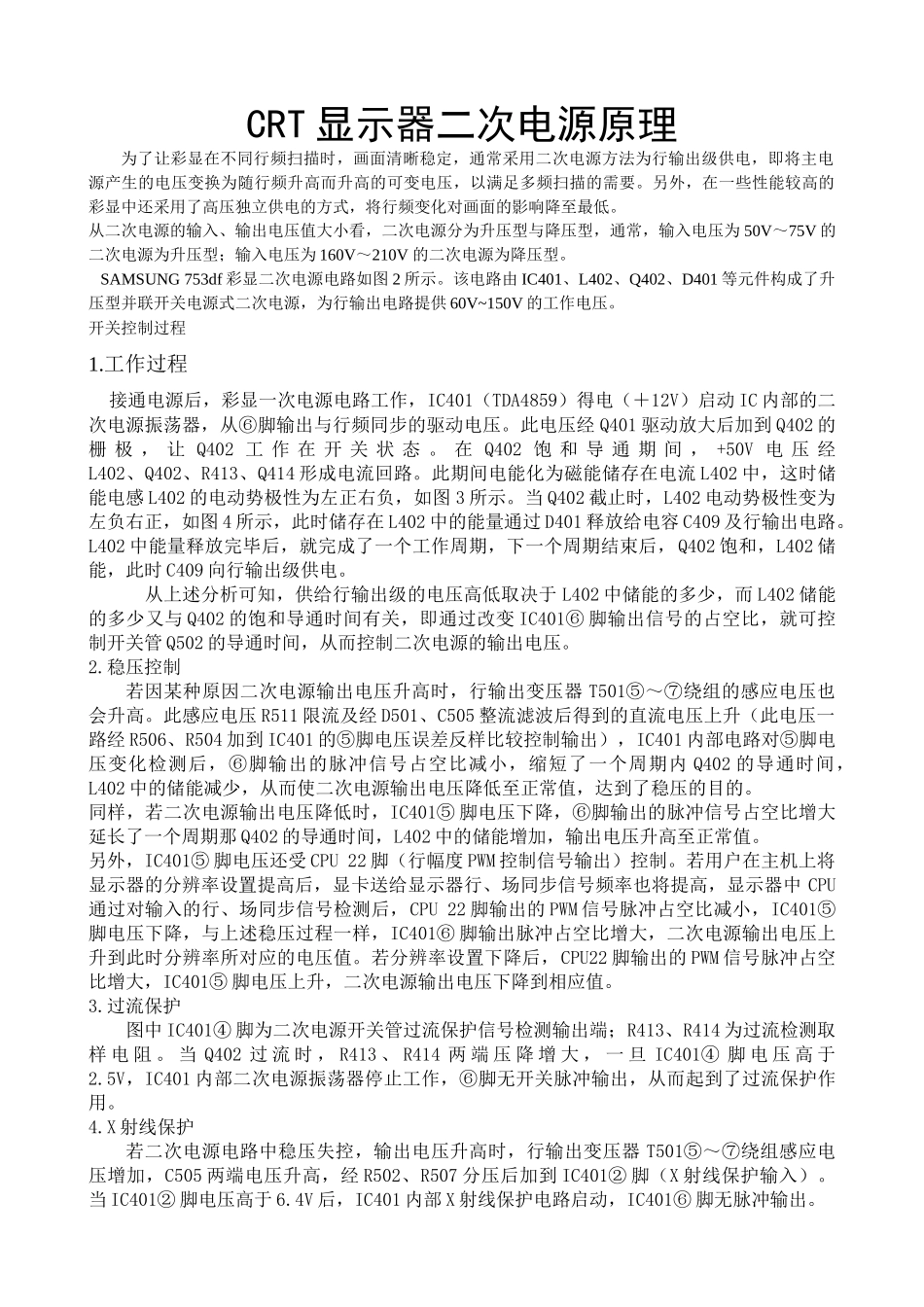

CRT显示器二次电源原理为了让彩显在不同行频扫描时，画面清晰稳定，通常采用二次电源方法为行输出级供电，即将主电源产生的电压变换为随行频升高而升高的可变电压，以满足多频扫描的需要。另外，在一些性能较高的彩显中还采用了高压独立供电的方式，将行频变化对画面的影响降至最低。从二次电源的输入、输出电压值大小看，二次电源分为升压型与降压型，通常，输入电压为50V～75V的二次电源为升压型；输入电压为160V～210V的二次电源为降压型。SAMSUNG753df彩显二次电源电路如图2所示。该电路由IC401、L402、Q402、D401等元件构成了升压型并联开关电源式二次电源，为行输出电路提供60V~150V的工作电压。开关控制过程1.工作过程接通电源后，彩显一次电源电路工作，IC401（TDA4859）得电（＋12V）启动IC内部的二次电源振荡器，从⑥脚输出与行频同步的驱动电压。此电压经Q401驱动放大后加到Q402的栅极，让Q402工作在开关状态。在Q402饱和导通期间，+50V电压经L402、Q402、R413、Q414形成电流回路。此期间电能化为磁能储存在电流L402中，这时储能电感L402的电动势极性为左正右负，如图3所示。当Q402截止时，L402电动势极性变为左负右正，如图4所示，此时储存在L402中的能量通过D401释放给电容C409及行输出电路。L402中能量释放完毕后，就完成了一个工作周期，下一个周期结束后，Q402饱和，L402储能，此时C409向行输出级供电。从上述分析可知，供给行输出级的电压高低取决于L402中储能的多少，而L402储能的多少又与Q402的饱和导通时间有关，即通过改变IC401⑥脚输出信号的占空比，就可控制开关管Q502的导通时间，从而控制二次电源的输出电压。2.稳压控制若因某种原因二次电源输出电压升高时，行输出变压器T501⑤～⑦绕组的感应电压也会升高。此感应电压R511限流及经D501、C505整流滤波后得到的直流电压上升（此电压一路经R506、R504加到IC401的⑤脚电压误差反样比较控制输出），IC401内部电路对⑤脚电压变化检测后，⑥脚输出的脉冲信号占空比减小，缩短了一个周期内Q402的导通时间，L402中的储能减少，从而使二次电源输出电压降低至正常值，达到了稳压的目的。同样，若二次电源输出电压降低时，IC401⑤脚电压下降，⑥脚输出的脉冲信号占空比增大延长了一个周期那Q402的导通时间，L402中的储能增加，输出电压升高至正常值。另外，IC401⑤脚电压还受CPU22脚（行幅度PWM控制信号输出）控制。若用户在主机上将显示器的分辨率设置提高后，显卡送给显示器行、场同步信号频率也将提高，显示器中CPU通过对输入的行、场同步信号检测后，CPU22脚输出的PWM信号脉冲占空比减小，IC401⑤脚电压下降，与上述稳压过程一样，IC401⑥脚输出脉冲占空比增大，二次电源输出电压上升到此时分辨率所对应的电压值。若分辨率设置下降后，CPU22脚输出的PWM信号脉冲占空比增大，IC401⑤脚电压上升，二次电源输出电压下降到相应值。3.过流保护图中IC401④脚为二次电源开关管过流保护信号检测输出端；R413、R414为过流检测取样电阻。当Q402过流时，R413、R414两端压降增大，一旦IC401④脚电压高于2.5V，IC401内部二次电源振荡器停止工作，⑥脚无开关脉冲输出，从而起到了过流保护作用。4.X射线保护若二次电源电路中稳压失控，输出电压升高时，行输出变压器T501⑤～⑦绕组感应电压增加，C505两端电压升高，经R502、R507分压后加到IC401②脚（X射线保护输入）。当IC401②脚电压高于6.4V后，IC401内部X射线保护电路启动，IC401⑥脚无脉冲输出。升压式二次电源工作原理第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页降压式二次电源原理串联型二次电源的工作原理与彩电中常见的彩电串联型开关电源原理相似，它属于降压型二次电源，现举例说明。LGFB775彩显二次电源电路如图所示。该电路由IC701（TDA4856）、Q719、L705等元件构成了降压型串联开关电源式二次电源，为行输出电路提供60V～150V的工作电压。1.开关控制过程通电后，IC701得电工作，其⑥脚输出得开关脉冲经Q717、Q718推挽放大后，经R757、C732加到开关管Q719得G极，使Q719工作在开关状态。Q719饱和导通期间，一次电源输出的...
