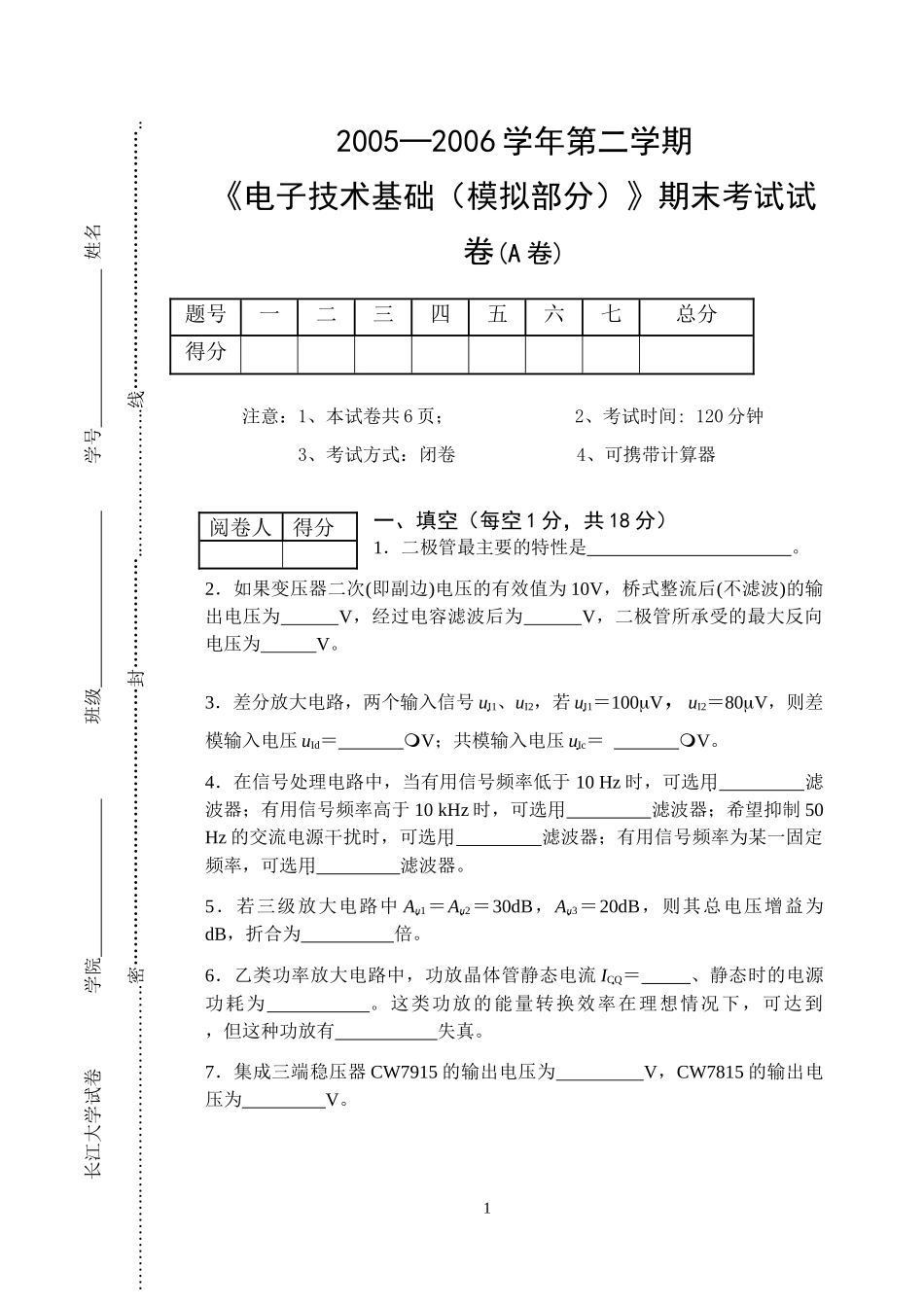

长江大学试卷学院班级学号姓名…………….…………………………….密………………………………………封………………..…………………..线……………………………………..2005─2006学年第二学期《电子技术基础（模拟部分）》期末考试试卷(A卷)注意：1、本试卷共6页；2、考试时间:120分钟3、考试方式：闭卷4、可携带计算器一、填空（每空1分，共18分）1．二极管最主要的特性是。2．如果变压器二次(即副边)电压的有效值为10V，桥式整流后(不滤波)的输出电压为V，经过电容滤波后为V，二极管所承受的最大反向电压为V。3．差分放大电路，两个输入信号uI1、uI2，若uI1＝100V，uI2＝80V，则差模输入电压uId＝V；共模输入电压uIc＝V。4．在信号处理电路中，当有用信号频率低于10Hz时，可选用滤波器；有用信号频率高于10kHz时，可选用滤波器；希望抑制50Hz的交流电源干扰时，可选用滤波器；有用信号频率为某一固定频率，可选用滤波器。5．若三级放大电路中Au1＝Au2＝30dB，Au3＝20dB，则其总电压增益为dB，折合为倍。6．乙类功率放大电路中，功放晶体管静态电流ICQ＝、静态时的电源功耗为。这类功放的能量转换效率在理想情况下，可达到，但这种功放有失真。7．集成三端稳压器CW7915的输出电压为V，CW7815的输出电压为V。题号一二三四五六七总分得分阅卷人得分1+uO_usRBRs+VCCVC+RCRiOtuItuo图1图2二、选择题(每选项2分，共20分)注意：请将选择题答案填入下面的答题表中1．在某放大电路中，测的三极管三个电极的静态电位分别为0V，－10V，－9.3V，则这只三极管是（）。A．NPN型硅管B.NPN型锗管C.PNP型硅管D.PNP型锗管2．当晶体管工作在放大区时，发射结电压和集电结电压应为。A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏D.前者反偏、后者正偏3．通用型集成运放的输入级采用差动放大电路，这是因为它的（）。A．输入电阻高B.输出电阻低C.共模抑制比大D.电压放大倍数大4.在图示1电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应（）。A.减小C，减小RiB.减小C，增大RiC.增大C，减小RiD.增大C，增大Ri5两三极管T1和T2构成复合管，已知T1的1=30，T2的2=50，则复合后的约为（）。A．1500B.80C.50D.306.RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和（）。A.基本共射放大电路B.基本共集放大电路C.反相比例运算电路D.同相比例运算电路7.已知某电路输入电压和输出电压的波形如图2所示,该电路可能是（）。A.积分运算电路B.微分运算电路C.过零比较器D.滞回比较器8．与甲类功率放大方式相比，乙类互补对称功放的主要优点是()。A．不用输出变压器B．不用输出端大电容C．效率高D．无交越失真9．稳压二极管稳压时，其工作在()；发光二极管发光时，其工作在()。阅卷人得分题号（1）（2）（3）（4）（5）（6）（7）（8）（9）答案2长江大学试卷学院班级学号姓名……………..…..…………………….密…………………………………封………………..…………………..线……………………………………..usRB1C2+RB2RS+VCC+RECERLVC1_+_RCA．正向导通区B．反向截止区C．反向击穿区D.死区三、（20分）放大电路如下图3所示，已知：VCC=12V,RS=10KΩ,RB1=120KΩ,RB2=39KΩ,RC=3.9KΩ,RE=2.1KΩ,RL=3.9KΩ,rbb'=200Ω，电流放大系数β＝50，电路中电容容量足够大，要求：1．求静态值IBQ，ICQ和UCEQ(设UBEQ＝0.6V)；2．画出放大电路的微变等效电路；3．求电压放大倍数Au，源电压放大倍数Aus，输入电阻Ri，输出电阻Ro。4．去掉旁路电容CE，求电压放大倍数Au，输入电阻Ri，输出电阻Ro。图3阅卷人得分3四、（12分）电路如图4所示，设运算放大器为理想的，求图中UO1,UO2,UO的值。U1=1V,U2=2V,U3=3V,U4=4V。图4阅卷人得分45第5页共9页长江大学试卷学院班级学号姓名……………..…..…………………….密…………………………………封………………..…………………..线……………………………………..编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页五、（12分）电路图5所示，设满足深度负反馈条件。1．试...
