机械设计-带式运输机的传动装置的设计VIP免费

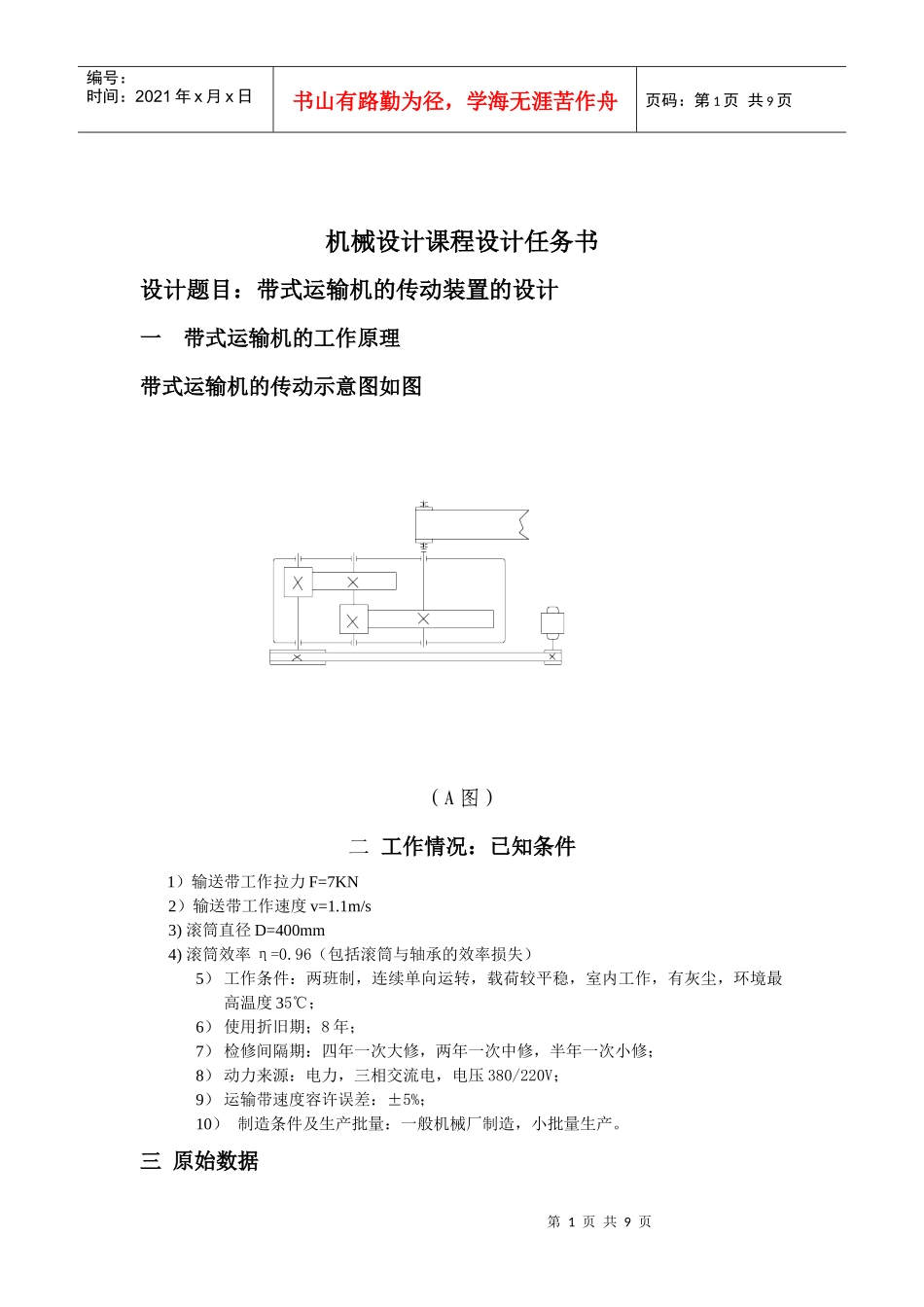

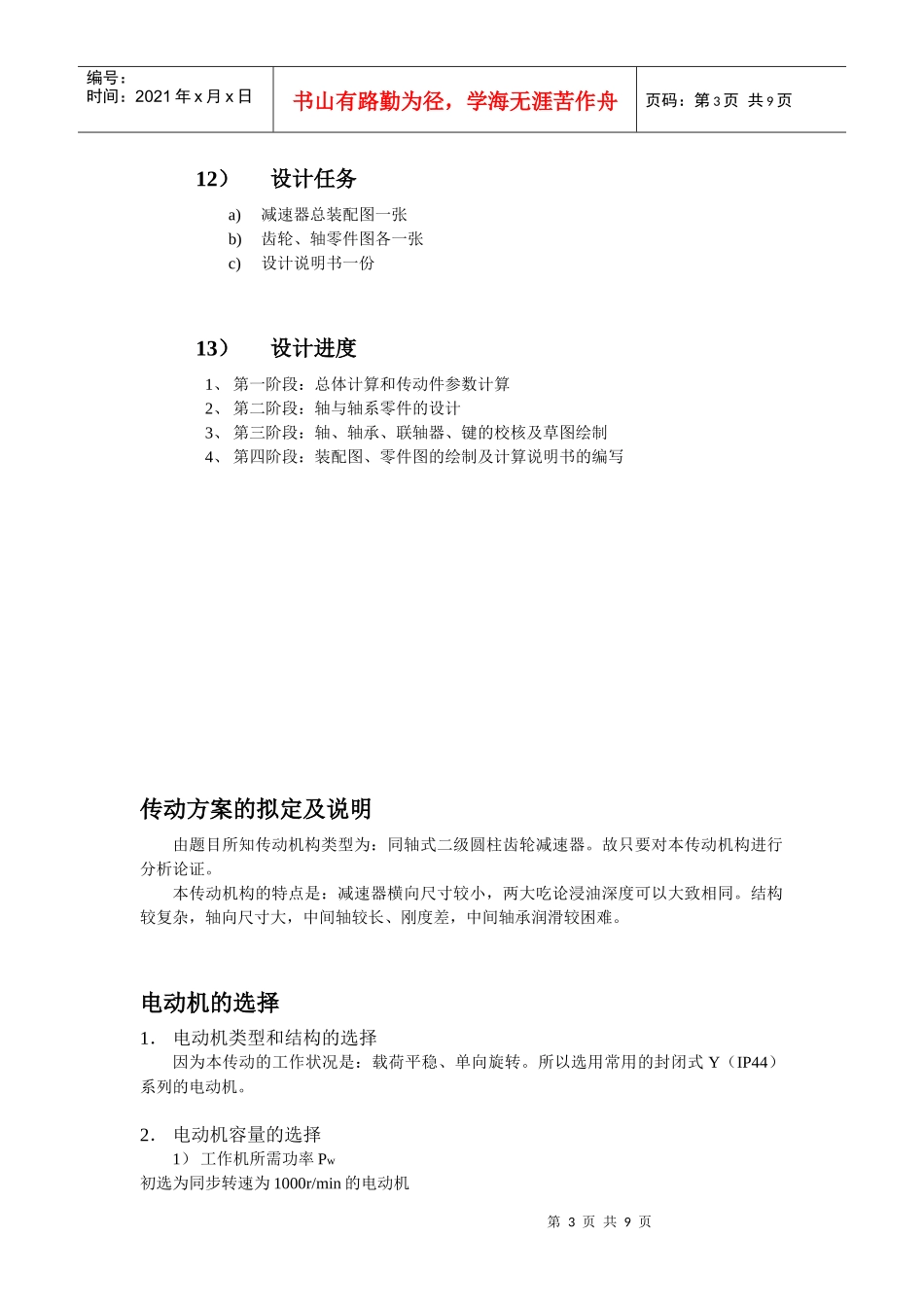

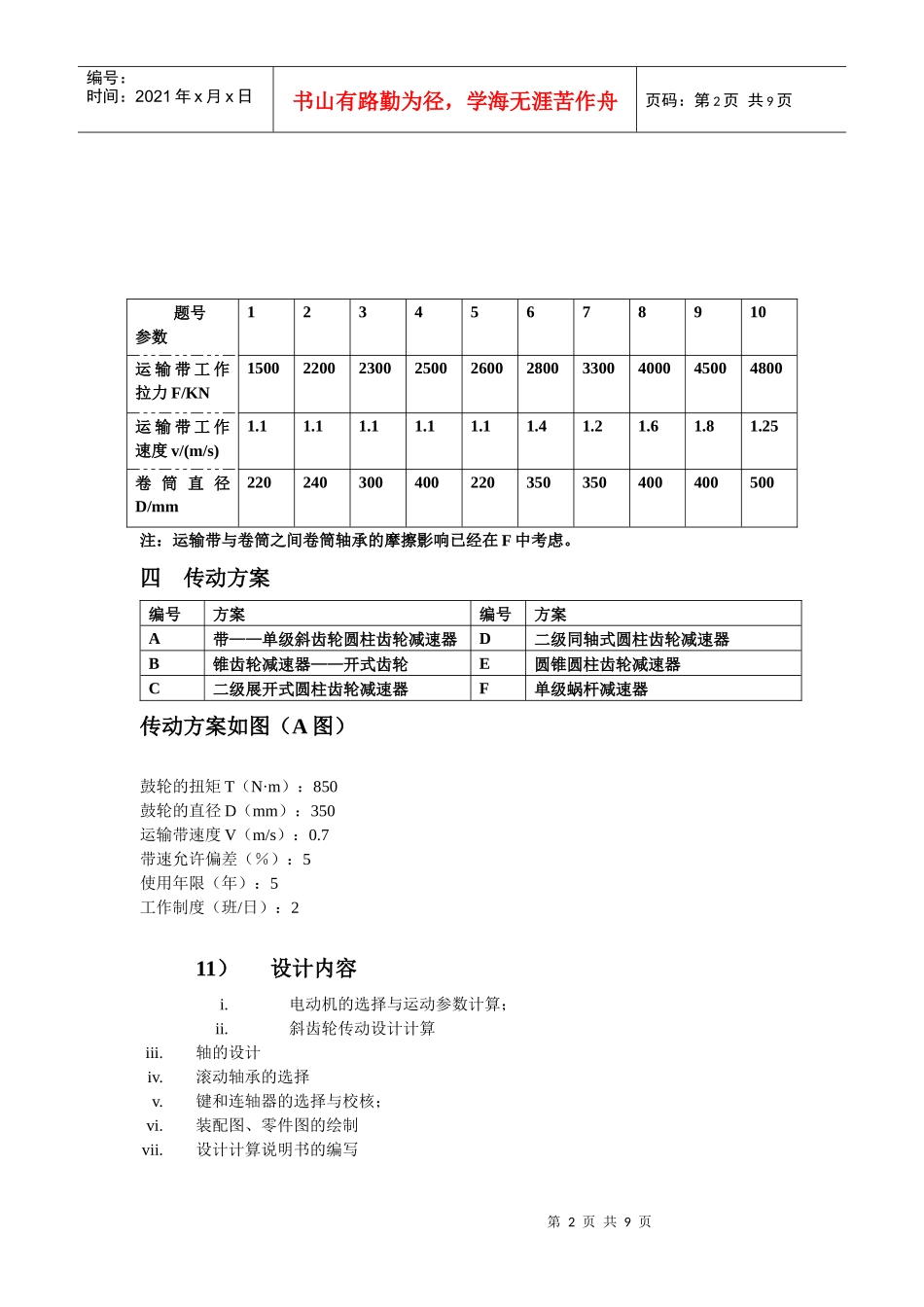

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页机械设计课程设计任务书设计题目：带式运输机的传动装置的设计一带式运输机的工作原理带式运输机的传动示意图如图（A图）二工作情况：已知条件1）输送带工作拉力F=7KN2）输送带工作速度v=1.1m/s3)滚筒直径D=400mm4)滚筒效率η=0.96（包括滚筒与轴承的效率损失）5）工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有灰尘，环境最高温度35℃；6）使用折旧期；8年；7）检修间隔期：四年一次大修，两年一次中修，半年一次小修；8）动力来源：电力，三相交流电，电压380/220V；9）运输带速度容许误差：±5%；10）制造条件及生产批量：一般机械厂制造，小批量生产。三原始数据第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页题号参数12345678910运输带工作拉力F/KN1500220023002500260028003300400045004800运输带工作速度v/(m/s)1.11.11.11.11.11.41.21.61.81.25卷筒直径D/mm220240300400220350350400400500注：运输带与卷筒之间卷筒轴承的摩擦影响已经在F中考虑。四传动方案编号方案编号方案A带——单级斜齿轮圆柱齿轮减速器D二级同轴式圆柱齿轮减速器B锥齿轮减速器——开式齿轮E圆锥圆柱齿轮减速器C二级展开式圆柱齿轮减速器F单级蜗杆减速器传动方案如图（A图）鼓轮的扭矩T（N·m）：850鼓轮的直径D（mm）：350运输带速度V（m/s）：0.7带速允许偏差（％）：5使用年限（年）：5工作制度（班/日）：211）设计内容i.电动机的选择与运动参数计算；ii.斜齿轮传动设计计算iii.轴的设计iv.滚动轴承的选择v.键和连轴器的选择与校核；vi.装配图、零件图的绘制vii.设计计算说明书的编写第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页12）设计任务a)减速器总装配图一张b)齿轮、轴零件图各一张c)设计说明书一份13）设计进度1、第一阶段：总体计算和传动件参数计算2、第二阶段：轴与轴系零件的设计3、第三阶段：轴、轴承、联轴器、键的校核及草图绘制4、第四阶段：装配图、零件图的绘制及计算说明书的编写传动方案的拟定及说明由题目所知传动机构类型为：同轴式二级圆柱齿轮减速器。故只要对本传动机构进行分析论证。本传动机构的特点是：减速器横向尺寸较小，两大吃论浸油深度可以大致相同。结构较复杂，轴向尺寸大，中间轴较长、刚度差，中间轴承润滑较困难。电动机的选择1．电动机类型和结构的选择因为本传动的工作状况是：载荷平稳、单向旋转。所以选用常用的封闭式Y（IP44）系列的电动机。2．电动机容量的选择1）工作机所需功率Pw初选为同步转速为1000r/min的电动机第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页4．电动机型号的确定由表20－1查出电动机型号为Y132M1-6,其额定功率为4kW，满载转速960r/min。基本符合题目所需的要求。计算传动装置的运动和动力参数传动装置的总传动比及其分配1．计算总传动比由电动机的满载转速nm和工作机主动轴转速nw可确定传动装置应有的总传动比为：i＝nm/nwnw＝38.4i＝25.14项目电动机轴高速轴I中间轴II低速轴III鼓轮转速（r/min）96096019238.438.4功率（kW）43.963.843.723.57转矩（N·m）39.839.4191925.2888.4传动比11551效率10.990.970.970.97传动件设计计算1．选精度等级、材料及齿数1）材料及热处理；选择小齿轮材料为40Cr（调质），硬度为280HBS，大齿轮材料为45钢（调质），硬度为240HBS，二者材料硬度差为40HBS。2）精度等级选用7级精度；3）试选小齿轮齿数z1＝20，大齿轮齿数z2＝100的；选取由表10—13查得KFβ=1.36由表10—3查得KHα=KHα=1.4。故载荷系数mma圆整后取255mm4）按圆整后的中心距修正螺旋角β=arcos(z1+z2)mn2a=13。55’50”第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页5）计算大、小齿轮的分度圆直径d1=z1mncosβ=85.00mmFa1=Fttanβ=223N；Ft2=4494NFr2=1685NFa2=1115N1．轴的结构设计1）拟定轴上零件的装配方案i.I-II段轴用于安装轴...
