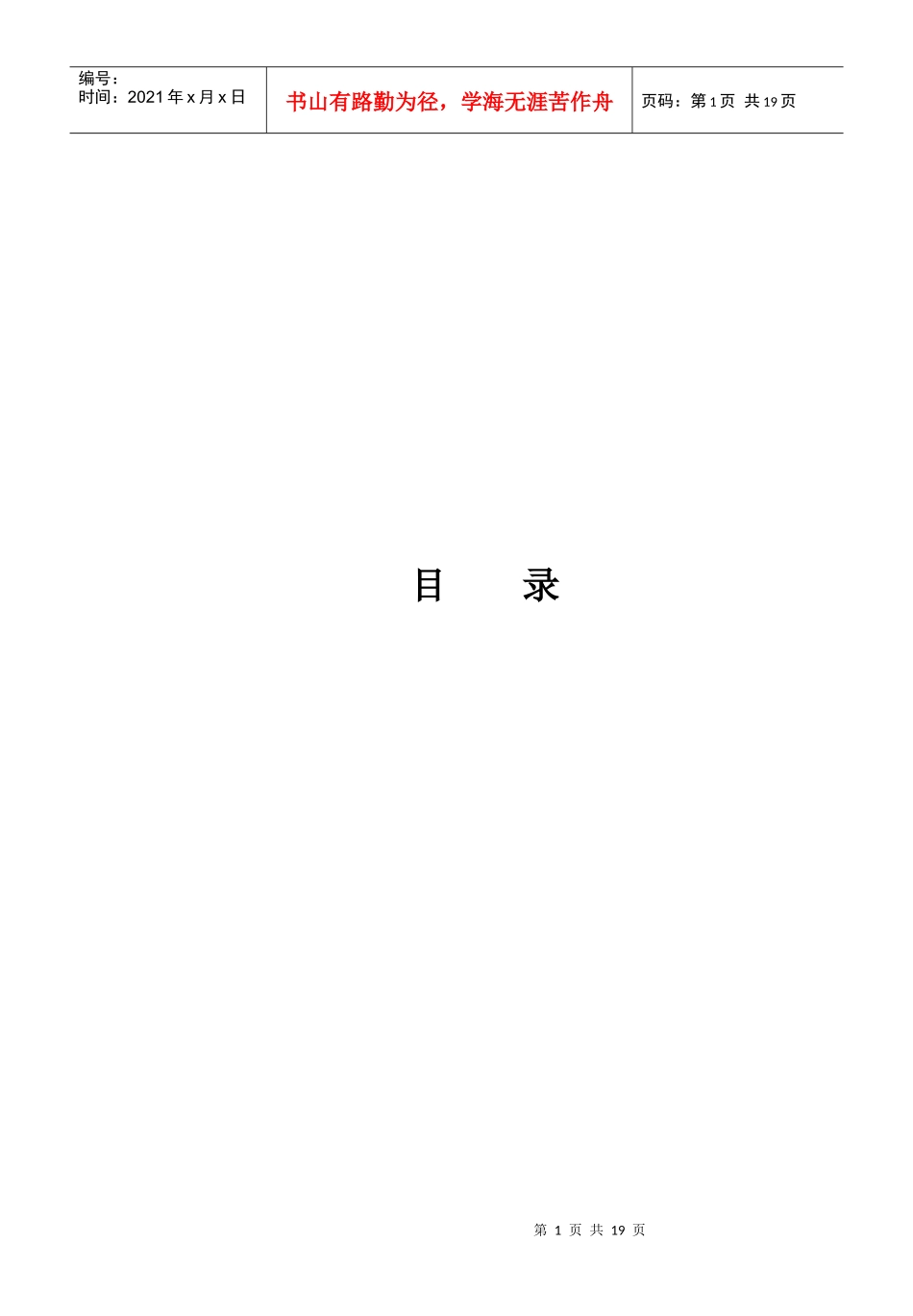

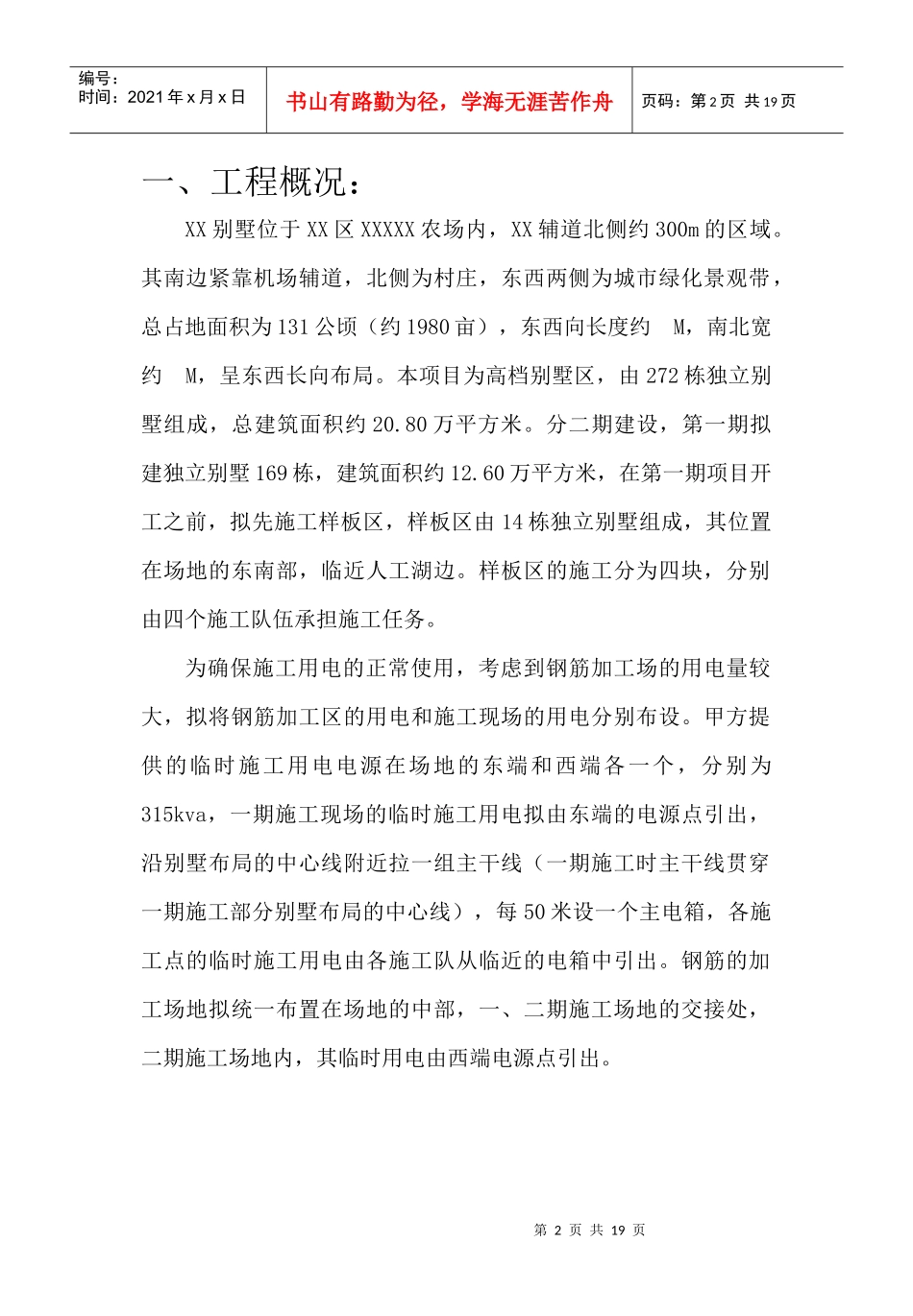

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页目录第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页一、工程概况：XX别墅位于XX区XXXXX农场内，XX辅道北侧约300m的区域。其南边紧靠机场辅道，北侧为村庄，东西两侧为城市绿化景观带，总占地面积为131公顷（约1980亩），东西向长度约M，南北宽约M，呈东西长向布局。本项目为高档别墅区，由272栋独立别墅组成，总建筑面积约20.80万平方米。分二期建设，第一期拟建独立别墅169栋，建筑面积约12.60万平方米，在第一期项目开工之前，拟先施工样板区，样板区由14栋独立别墅组成，其位置在场地的东南部，临近人工湖边。样板区的施工分为四块，分别由四个施工队伍承担施工任务。为确保施工用电的正常使用，考虑到钢筋加工场的用电量较大，拟将钢筋加工区的用电和施工现场的用电分别布设。甲方提供的临时施工用电电源在场地的东端和西端各一个，分别为315kva，一期施工现场的临时施工用电拟由东端的电源点引出，沿别墅布局的中心线附近拉一组主干线（一期施工时主干线贯穿一期施工部分别墅布局的中心线），每50米设一个主电箱，各施工点的临时施工用电由各施工队从临近的电箱中引出。钢筋的加工场地拟统一布置在场地的中部，一、二期施工场地的交接处，二期施工场地内，其临时用电由西端电源点引出。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页二、主要施工机械设备一览表1、施工现场使用机械一览表序号机械设备名称型号数量功率5电渣压力焊机JSD-10004152KW6井架SDG-021460KW7砂浆机A800B1828KW8园盘锯MT-10445.6KW9潜水泵ZBL-6A43KW10振动棒HZCX-60165.6KW11振动器PG-50146KW2、钢筋加工场使用机械一览表序号机械设备名称型号数量功率1对焊机BX3-5004300KVA2电焊机VN-100896KVA3弯曲机GW40412KW4切断机GQ-50416KW三、施工现场用电线路选择1、导线选择本工程施工现场的施工用电由位于场地东端的325kva变压器第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页引出。以下对供电线路进行计算，具体计算如下：根据施工现场机械设备配置情况，施工机械为电渣压力焊机，井架，砂浆机，潜水泵，振动棒，振动器，总功率为：I1=356.2X0.8=284.96KVA导线截面选择I线=1000×P1√3×380×0.75=1000×284.96√3×380×0.75=576.7A选用120mm2铝芯塑料线。在前期样板区施工时，拟先埋地铺设一单独回路至施工点，其线径选用90mm2铝芯塑料线。另外生活用电单独设一个回路，选用25mm2铜芯塑料线，采用三相五线沿围墙架空引至生活区域。2、线路敷设本工程施工现场的施工用电均采用采用三相五线，沿第一期施工的独立别墅区域布局的中心位置，纵向自东向西布设至与第二期施工区域交接处。生活区的用电也采用三相五线制，沿围墙架空引至生活区域。二个回路用电均从甲方配电房引出。每一回路设置一个分级配电箱，控制本回路的机械设备或照明设备，各回路的设备另设未级配电箱，控制本设备。施工用电线路应由专业电工架设，架设完毕经公司安全科验收合格才开始使用。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页安全用电技术措施及电气防火措施①、整个施工现场供电系统采用TN-S按零保护系统，并重复接地，接地体及接地电阻均按国家规范要求施工。②、井架的防雷接地均按JGJ46-88规范执行。③、所有用电设备的金属外壳全部与保护零线ＰE相连接，全部开关箱均装漏电保护器。④、所有电箱均采用标准电箱，并在总箱处设置干粉灭火器。⑤、对所有的接地点及保护零线每月定期检查，测试交验做好记录。⑥、现场所有临时用电均按《施工现场临时用电安全技术规范》JGJ46-88执行。四、钢筋加工场用电线路选择1、导线选择本工程机械加工场地用电由位于场地西侧的325kva变压器引出。以下对供电线路进行计算，具体计算如下：根据现场机械设备配置情况，施工机械为对焊机，弯曲机、第6页共19页第5页共19页编号：时间：2021年x月...
