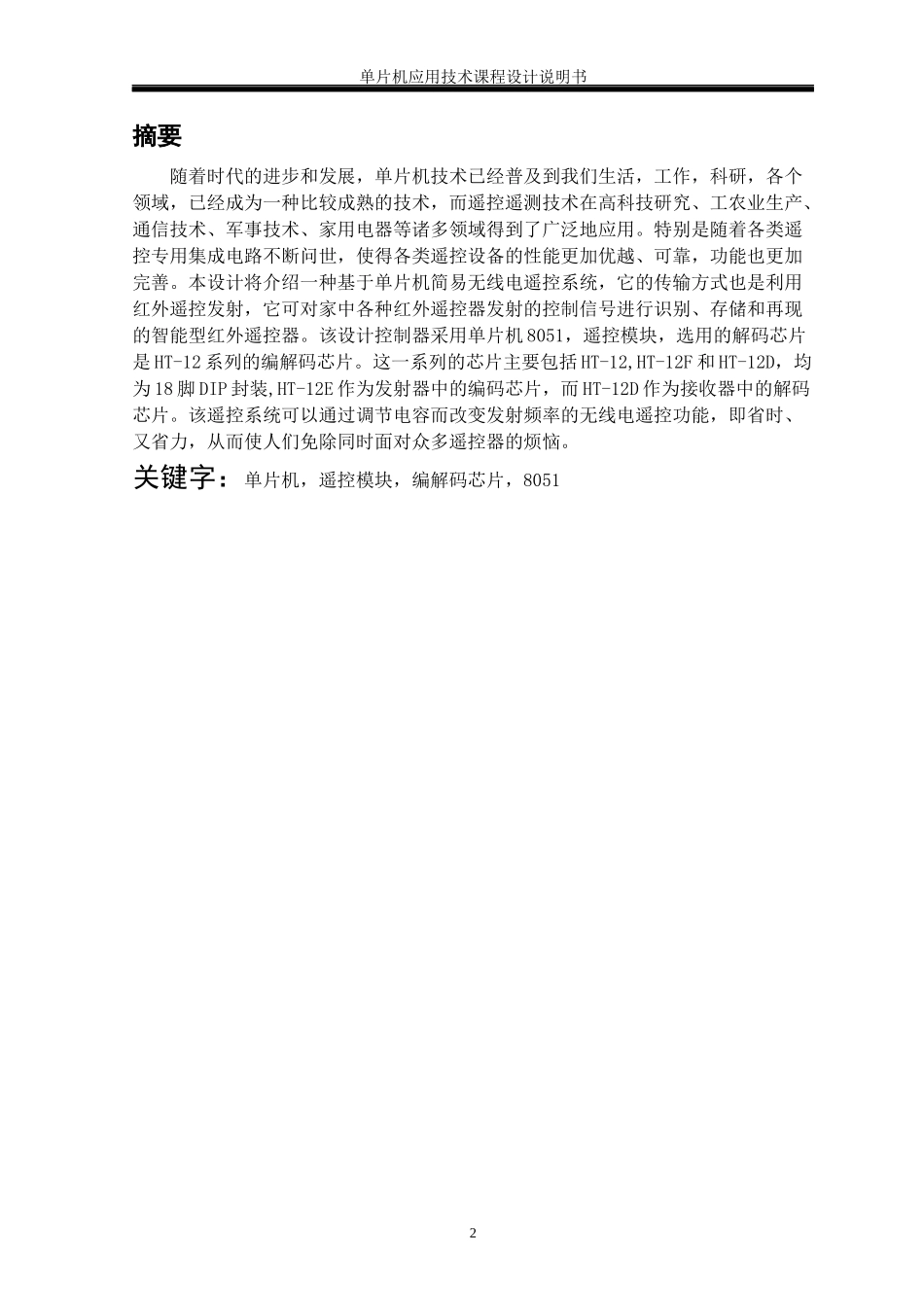

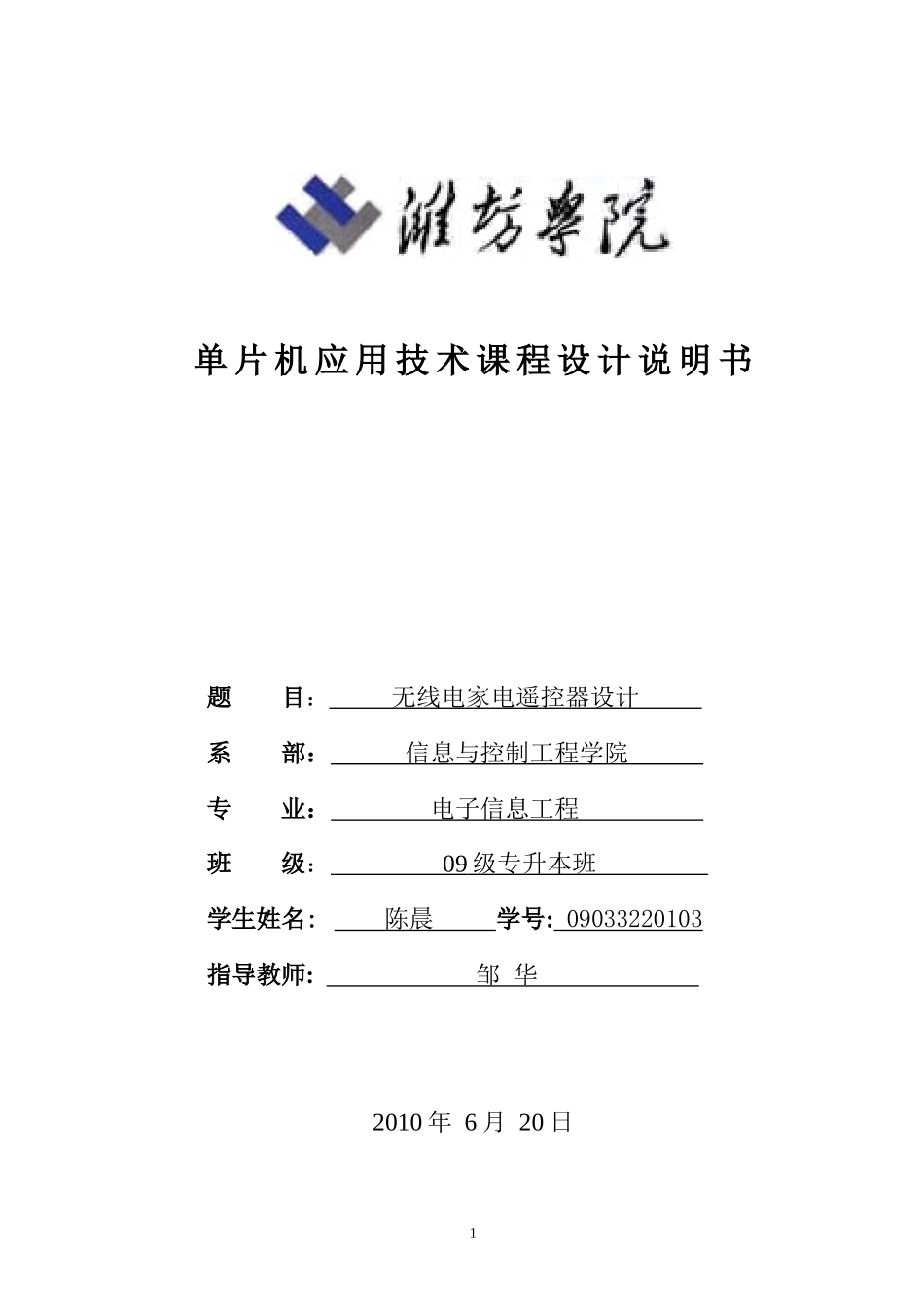

单片机应用技术课程设计说明书题目：无线电家电遥控器设计系部：信息与控制工程学院专业：电子信息工程班级：09级专升本班学生姓名:陈晨学号:09033220103指导教师:邹华2010年6月20日1单片机应用技术课程设计说明书目录摘要....................................................................21设计任务与要求.......................................................31.1设计任务：1.2基本要求：2设计方案.............................................................42.1无线电家电遥控的基础知识2.1.1遥控模块的特性2.1.2遥控模块系统组成3硬件电路设计.........................................................73.1电路中用到的器件的简单介绍：3.2MSC-51单片机中央处理器3.2.1MSC-513.2.2MCS-513.2.3MCS-513.3HT-12系列的编解码芯片3.3.1HT-123.3.2HT12编码器的基本工作原理。3.48051遥控接收模块电路图3.58051、继电器驱动位、驱动4软件程序设计........................................................164.1接受子程序4.2操作子程序4.3程序全貌5总结................................................................22参考文献...............................................................231单片机应用技术课程设计说明书摘要随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术，而遥控遥测技术在高科技研究、工农业生产、通信技术、军事技术、家用电器等诸多领域得到了广泛地应用。特别是随着各类遥控专用集成电路不断问世，使得各类遥控设备的性能更加优越、可靠，功能也更加完善。本设计将介绍一种基于单片机简易无线电遥控系统，它的传输方式也是利用红外遥控发射，它可对家中各种红外遥控器发射的控制信号进行识别、存储和再现的智能型红外遥控器。该设计控制器采用单片机8051，遥控模块，选用的解码芯片是HT-12系列的编解码芯片。这一系列的芯片主要包括HT-12,HT-12F和HT-12D，均为18脚DIP封装,HT-12E作为发射器中的编码芯片，而HT-12D作为接收器中的解码芯片。该遥控系统可以通过调节电容而改变发射频率的无线电遥控功能，即省时、又省力，从而使人们免除同时面对众多遥控器的烦恼。关键字：单片机，遥控模块，编解码芯片，80512单片机应用技术课程设计说明书1设计任务与要求1.1设计任务：设计制作一个无线遥控器控制系统，控制对象为家用电器，能在家用环境内无线遥控控制家用电器的开启与关闭，以达到方便解约的家庭效果。该遥控装置采用晶体稳频脉冲调幅发射机，电路较简单，频率稳定度高，发射的是间断的28MHZ等幅载波。接收机采用自熄式超再生检波方式，检波级工作在非线性工作状态，具有间歇高频振荡和检波双重功能，接收灵敏度较高。检波后的沙沙噪音为超再生电路所特有的。它的有效控制距离不低于30M可以用来进行汽车模型、舰船模型、家用电器等的遥控。1.2基本要求：(1)无线遥控控制家电的开启、闭合。(2)方便解约的控制程序。(3)操作方便的设计理念。3单片机应用技术课程设计说明书2设计方案本系统设计分两部分：一是无线电遥控发射机部分，它是通过键盘对开关方式编码的控制来调制信号的发送，再由功放外接天线进行无线电传输。二是无线电接收机部分，它是由外接天线接收无线电，经过功放放大后，进行解调，解码，从而控制被控设备。两部分均市直流供电，方便实用，但其不同的是，遥控发射机是采用电池，而接收机是外供直流稳压电源。2.1无线电家电遥控的基础知识无线电家电遥控的基础知识包括遥控模块的特性，遥控模块系统组成和各模块的工作原理。2.1.1遥控模块的特性无线遥控系统简单实用，能够穿透建筑物进行通信，而且没有方向的限制，是十分常用的控制器。它由一组发射器和接收机组成。如图所示。内含一组7段数码管，数据显示方便。自带看门狗电路，防止程序跑飞。4单片机应用技术课程设计说明书具有串行数据传输接口，可进行通信，能够有较好的扩展功能。采用UHF发射电路，发射频率约为30MHz，能够进行无线数据传输及无线控制。有4组继电器，可以直接控制强电...
