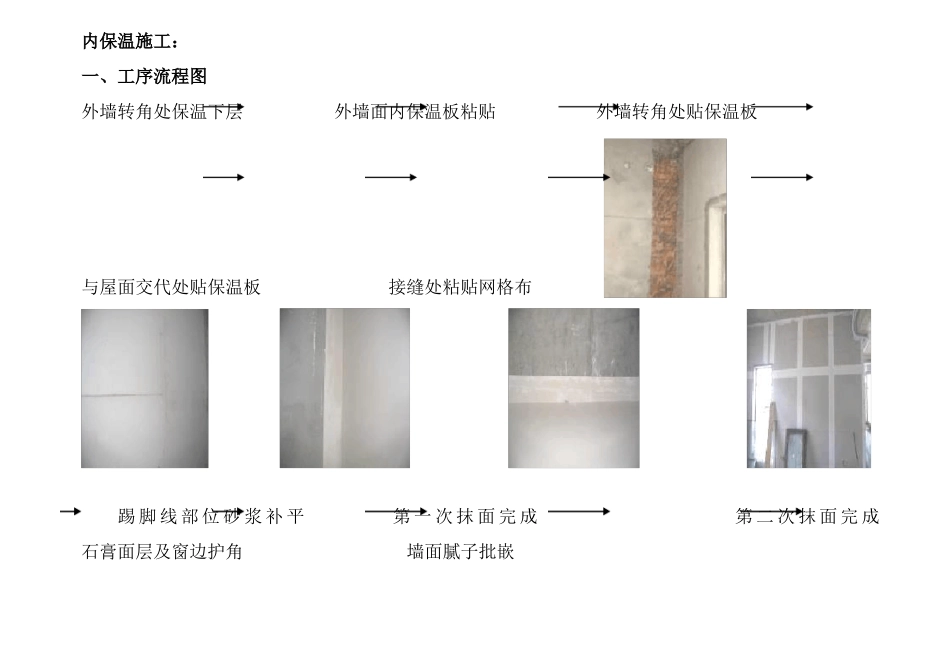

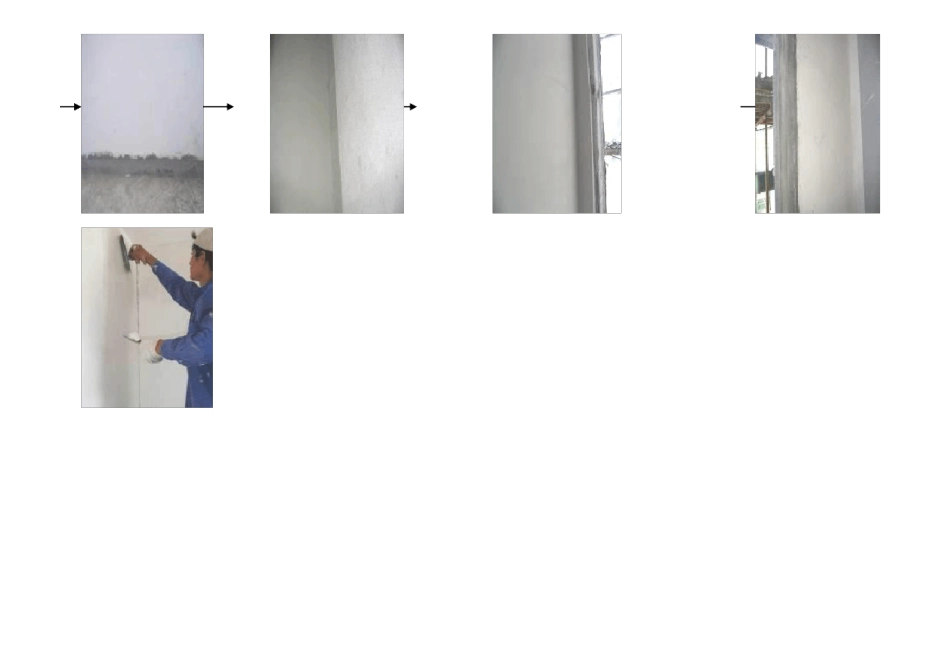

万科别墅全装修施工工序图片内保温施工：一、工序流程图外墙转角处保温下层外墙面内保温板粘贴外墙转角处贴保温板与屋面交代处贴保温板接缝处粘贴网格布踢脚线部位砂浆补平第一次抹面完成第二次抹面完成石膏面层及窗边护角墙面腻子批嵌二、外墙内保温施工控制要点：1、为充实起到保温作用，外墙与内墙及平顶交代处转角450mm应铺设保温板。2、转角处铺设保温板前应凭据保温板厚度先凿除下层墙面，确保保温板及罩面砂浆面层施工完成后与内墙粉刷面相平。3、转角保温板与内墙粉刷墙面交代处A、B网格布搭接宽度不得少于150mm，以防差别质料交代处开裂。4、外墙面粘贴保温板前应先查抄土建结构墙面平整度、垂直度是否满足范例要求，在修整完毕后再粘贴保温板，以包管保温板铺设完成后平整度、垂直度切合要求。5、外墙便于踢脚线上口10mm以下部位接纳砂浆找平，以利于踢脚线牢固，同时制止差别质料交代处裂缝。6、厨房、卫生间外墙面柜体牢固件和室内外墙面较重装饰部件处，外墙内保温施工时需预埋衬板。同层排水：一、工序流程图同层排水立管施工同层排水支管施工冷热水管铺设洞口吊洞及防水处置惩罚导墙及管弄井砌筑二、同层排水施工控制要点1、注意管道的清洁、干燥宁静整性，热熔管道翻边需到达管道壁厚的三分之一2、管道每离开管道井1米须抬高1，确保排水坡度和水流偏向切合要求。3、管道翻边,电焊管箍不得有黄点,不得有虚焊、突起、松动。4、安装后排水90º弯头时定位要准确，出墙长度及出口与墙面应包管90º，以免安装马桶时不方正或连接欠好导致漏水。5、穿楼板的管道洞口吊洞应分两次进行，并做好防水增强步伐。中央空调施工：一、工序流程图空调管线与内机安装外机安装石膏板预留风口控制面板安装安装风口及回风口二、中央空调施工控制要点：1．设备安装施工①平面位置允差10mm，标高±20―10mm。②纵横水平度安装偏差不应大于1/1000；③新风机组应放在平整的底子上，底子应高于地面。④新风机组下部冷凝水管应有8‰的坡度，同时有水封。⑤水泵设备安装纵向安装水平不应大于‰，横向安装水平不应大于‰。⑥与水泵连接的管道应有各自的支架，不得直接承重在水泵上。2．空调水系统施工1）、质料选用要求①质料、管材、管件及隶属制品，在进场后使用前应认真查抄，必须切合国度或部颁尺度有关质量、技能要求，并有产物出厂及格证明。②种种管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全和角度禁绝现象。③种种阀门的外观要端正无损伤，阀体严密性好，阀杆不得弯曲，安装前应按设计要求或施工范例。划定，进行严密性试验。2）管道安装：①支吊架的位置应正确、平整、牢固，与管道应打仗良好，钢管管边支架的最大间距应切合相关范例要求。②管道除设计划定的坡度外，均应按划定横平竖直。③空调水管因冷热两用，除按设计划定设置滑动支架和伸缩器外，对穿墙穿楼板处均应有掩护套管。3）管道查验：①试压：管道试压分为单项试压和系统试压两种。单项试压是在管道敷设完毕或隐蔽部位的管道安装完毕，按设计和范例要求进行水压试验，系统试压是在全部干、立、支管安装完毕，按设计或范例要求进行水压试验，本工程结合分区情况进行水压试验，水压试验按如下步调进行：将试压泵设置在首层或管道入口处，试压前将预留口堵严，封闭入口总阀门和所有泄水阀门及低处放气阀门，打开各路及主管阀门和系统最高处的放气阀门，打开水源阀门，往系统内充水，满水后将阀门封闭，查抄全部系统，如有漏水处应做好标志，并进行处置惩罚，修好后再布满水进行加压，尔后复查，如管道无渗漏，并连续到划定时间、压力降在允许范畴内，应通知有关单元验收并治理验收记载，然后拆除试压水泵和水源，把管道系统内水泄净。②管道冲洗：管道试压及格后，再进行水冲洗，自上而下拆开空调末端设备，冲洗出清水为及格。4）管道保温：①管道的保温均接纳离心玻璃棉管保温，保温层应密实，外观平整，厚薄均匀，过墙套管应填充紧密，制止凝结水的产生。②室外管道保温后，外包铝箔玻璃钢做外掩护层。③保温厚度：水管DN<50保温厚为：40mm水管DN>50保温厚为：50mm冷凝水管保温厚为：30mm3．风管管道制作、安装施工步伐及...
