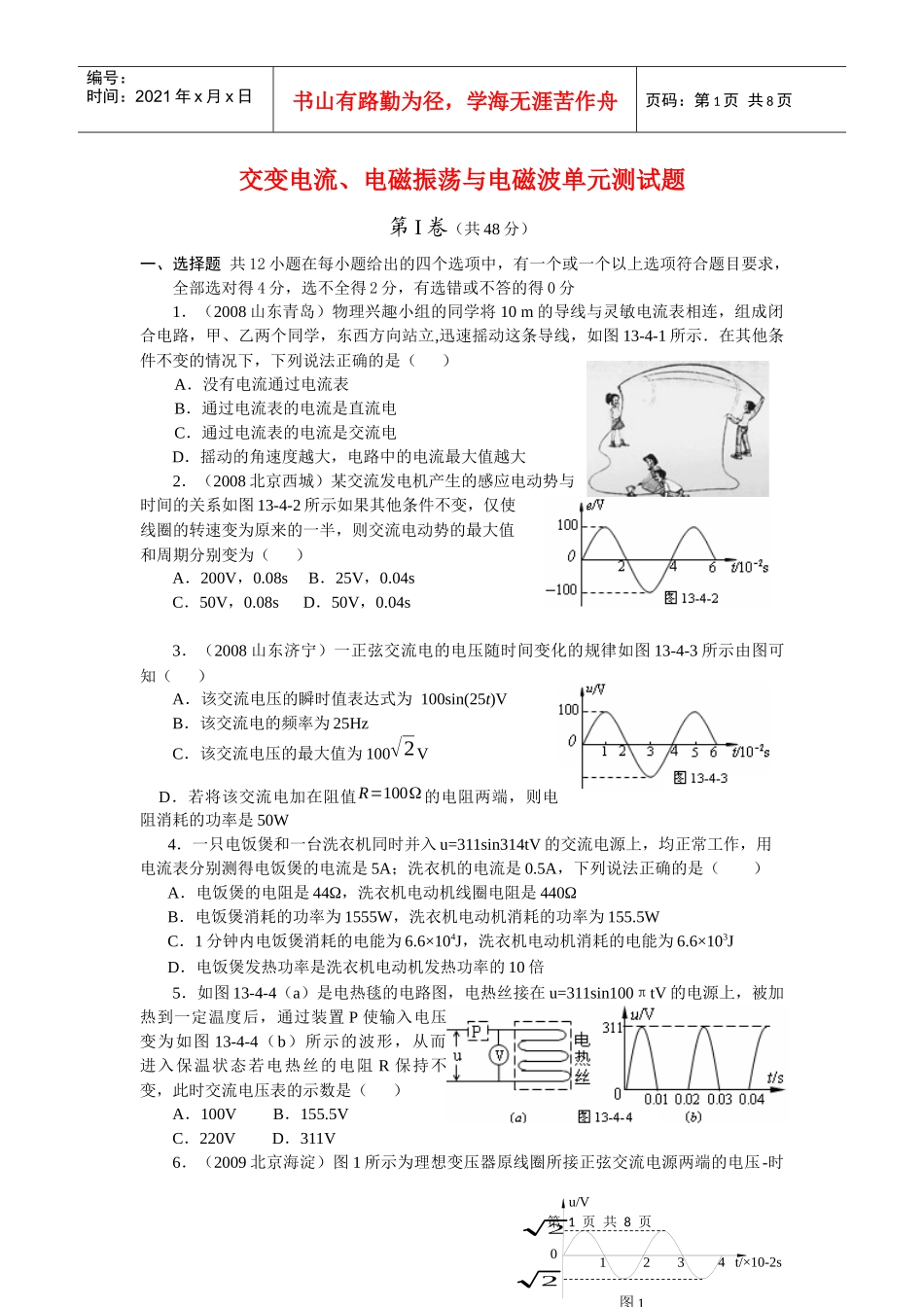

第1页共8页t/×10-2su/V0221234图1编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页交变电流、电磁振荡与电磁波单元测试题第I卷（共48分）一、选择题共12小题在每小题给出的四个选项中，有一个或一个以上选项符合题目要求，全部选对得4分，选不全得2分，有选错或不答的得0分1．（2008山东青岛）物理兴趣小组的同学将10m的导线与灵敏电流表相连，组成闭合电路，甲、乙两个同学，东西方向站立,迅速摇动这条导线，如图13-4-1所示．在其他条件不变的情况下，下列说法正确的是（）A．没有电流通过电流表B．通过电流表的电流是直流电C．通过电流表的电流是交流电D．摇动的角速度越大，电路中的电流最大值越大2．（2008北京西城）某交流发电机产生的感应电动势与时间的关系如图13-4-2所示如果其他条件不变，仅使线圈的转速变为原来的一半，则交流电动势的最大值和周期分别变为（）A．200V，0.08sB．25V，0.04sC．50V，0.08sD．50V，0.04s3．（2008山东济宁）一正弦交流电的电压随时间变化的规律如图13-4-3所示由图可知（）A．该交流电压的瞬时值表达式为100sin(25t)VB．该交流电的频率为25HzC．该交流电压的最大值为100√2VD．若将该交流电加在阻值R=100Ω的电阻两端，则电阻消耗的功率是50W4．一只电饭煲和一台洗衣机同时并入u=311sin314tV的交流电源上，均正常工作，用电流表分别测得电饭煲的电流是5A；洗衣机的电流是0.5A，下列说法正确的是（）A．电饭煲的电阻是44Ω，洗衣机电动机线圈电阻是440ΩB．电饭煲消耗的功率为1555W，洗衣机电动机消耗的功率为155.5WC．1分钟内电饭煲消耗的电能为6.6×104J，洗衣机电动机消耗的电能为6.6×103JD．电饭煲发热功率是洗衣机电动机发热功率的10倍5．如图13-4-4（a）是电热毯的电路图，电热丝接在u=311sin100πtV的电源上，被加热到一定温度后，通过装置P使输入电压变为如图13-4-4（b）所示的波形，从而进入保温状态若电热丝的电阻R保持不变，此时交流电压表的示数是（）A．100VB．155.5VC．220VD．311V6．（2009北京海淀）图1所示为理想变压器原线圈所接正弦交流电源两端的电压-时第2页共8页第1页共8页ABCDE编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页间图象。原、副线圈匝数比n1∶n2=10：1，串联在原线圈电路中交流电流表的示数为1A，则（）A．变压器原线圈所接交流电压的有效值为220VB．变压器输出端所接电压表的示数为22√2VC．变压器输出端交变电流的频率为50HzD．变压器的输出功率为220√2W7．（2009锦州调研）如图所示,一理想变压器原副线圈匝数比为4:1,图中五只电灯完全相同,若B、C、D、E都能正常发光，则A灯（）A.一定能正常发光B.比正常发光暗C.比正常发光亮D.一定被烧坏8．（2008江苏扬州）如图13-4-6所示,理想变压器原、副线圈的匝数比为10:1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1=220√2sin100πt（V），则（）A．当单刀双掷开关与a连接时，电压表的示数为22VB．当t=1600s时，c、d间的电压瞬时值为110VC．单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小9．汽车消耗的主要燃料是柴油和汽油柴油机是靠压缩汽缸内的空气点火的；而汽油机做功冲程开始时，汽缸中的汽油—空气混合气是靠火花塞点燃的但是汽车蓄电池的电压只有12V，不能在火花塞中产生火花，因此，要使用如图13-4-8所示的点火装置，此装置的核心是一个变压器，该变压器初级线圈通过开关连到蓄电池上，次级线圈接到火花塞的两端，开关由机械控制，做功冲程开始时，开关由闭合变为断开，从而在次级线圈中产生10000V以上的电压，这样就能在火花塞中产生火花了下列说法正确的是（）A.柴油机的压缩点火过程是通过做功使空气的内能增大的B.汽油机点火装置的开关若始终闭合，次级线圈的两端也会有高压C.接该变压器的初级线圈的电源必须是交流电源，否则就不能在次级产生高压D.汽油机的点火装置中变压器的次级线圈匝数必须远大于初级线圈的匝数...
