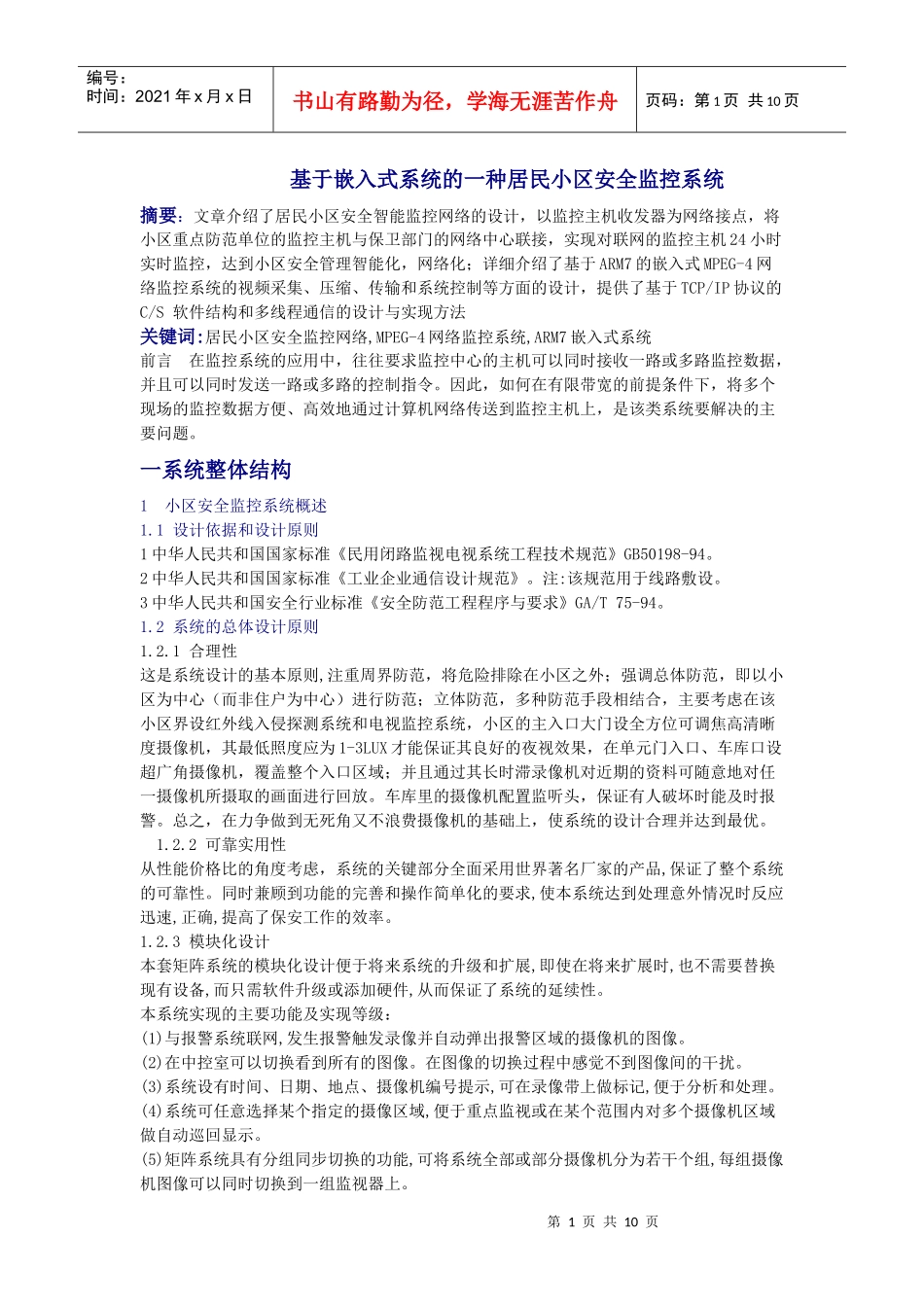

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页基于嵌入式系统的一种居民小区安全监控系统摘要：文章介绍了居民小区安全智能监控网络的设计，以监控主机收发器为网络接点，将小区重点防范单位的监控主机与保卫部门的网络中心联接，实现对联网的监控主机24小时实时监控，达到小区安全管理智能化，网络化；详细介绍了基于ARM7的嵌入式MPEG-4网络监控系统的视频采集、压缩、传输和系统控制等方面的设计，提供了基于TCP/IP协议的C/S软件结构和多线程通信的设计与实现方法关键词:居民小区安全监控网络,MPEG-4网络监控系统,ARM7嵌入式系统前言在监控系统的应用中，往往要求监控中心的主机可以同时接收一路或多路监控数据，并且可以同时发送一路或多路的控制指令。因此，如何在有限带宽的前提条件下，将多个现场的监控数据方便、高效地通过计算机网络传送到监控主机上，是该类系统要解决的主要问题。一系统整体结构1小区安全监控系统概述1.1设计依据和设计原则1中华人民共和国国家标准《民用闭路监视电视系统工程技术规范》GB50198-94。2中华人民共和国国家标准《工业企业通信设计规范》。注:该规范用于线路敷设。3中华人民共和国安全行业标准《安全防范工程程序与要求》GA/T75-94。1.2系统的总体设计原则1.2.1合理性这是系统设计的基本原则,注重周界防范，将危险排除在小区之外；强调总体防范，即以小区为中心（而非住户为中心）进行防范；立体防范，多种防范手段相结合，主要考虑在该小区界设红外线入侵探测系统和电视监控系统，小区的主入口大门设全方位可调焦高清晰度摄像机，其最低照度应为1-3LUX才能保证其良好的夜视效果，在单元门入口、车库口设超广角摄像机，覆盖整个入口区域；并且通过其长时滞录像机对近期的资料可随意地对任一摄像机所摄取的画面进行回放。车库里的摄像机配置监听头，保证有人破坏时能及时报警。总之，在力争做到无死角又不浪费摄像机的基础上，使系统的设计合理并达到最优。1.2.2可靠实用性从性能价格比的角度考虑，系统的关键部分全面采用世界著名厂家的产品,保证了整个系统的可靠性。同时兼顾到功能的完善和操作简单化的要求,使本系统达到处理意外情况时反应迅速,正确,提高了保安工作的效率。1.2.3模块化设计本套矩阵系统的模块化设计便于将来系统的升级和扩展,即使在将来扩展时,也不需要替换现有设备,而只需软件升级或添加硬件,从而保证了系统的延续性。本系统实现的主要功能及实现等级：(1)与报警系统联网,发生报警触发录像并自动弹出报警区域的摄像机的图像。(2)在中控室可以切换看到所有的图像。在图像的切换过程中感觉不到图像间的干扰。(3)系统设有时间、日期、地点、摄像机编号提示,可在录像带上做标记,便于分析和处理。(4)系统可任意选择某个指定的摄像区域,便于重点监视或在某个范围内对多个摄像机区域做自动巡回显示。(5)矩阵系统具有分组同步切换的功能,可将系统全部或部分摄像机分为若干个组,每组摄像机图像可以同时切换到一组监视器上。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页(6)可以在必要的场所设置副控，通过副控键盘可以在监视器上切换看到所有的图像，并进行控制。(7)在配置系统时,可以决定每个使用者有权进入系统的哪个部分:使用者可观看哪些摄像机;又能控制哪些摄像机;使用者可以用自己的键盘手动操作哪些继电器(连结到外围),操作哪些VCR和多画面分割器。为了实现一个基于TCP/IP网络的嵌入式远程数字视频监控系统，本设计的系统结构如图1所示。图1中，摄像机通过RS-232接口受外界控制，控制命令为一系列的ASCII码，可以调整摄像头的焦距和控制云台的转动。ARM7开发板也有一个RS-232接口，可通过对它设置信源式(PAL/NTSC)、编码亮度、编码色度、音频速率、编码音量和编码速率。编码板与网络服务器集成到一个机箱里，编码板通过PCI接口向网络服务器输出数据。网络服务器有多个RS-232接口，分别与摄像机和硬编码板上的RS-232接口相连。播放设备由嵌入式硬解码板和电视机组成。解码板采用速率自适应方式设计，解码速率自动匹配远端编码器...
