发电厂变电所电气主接线及运行控制方式等VIP免费

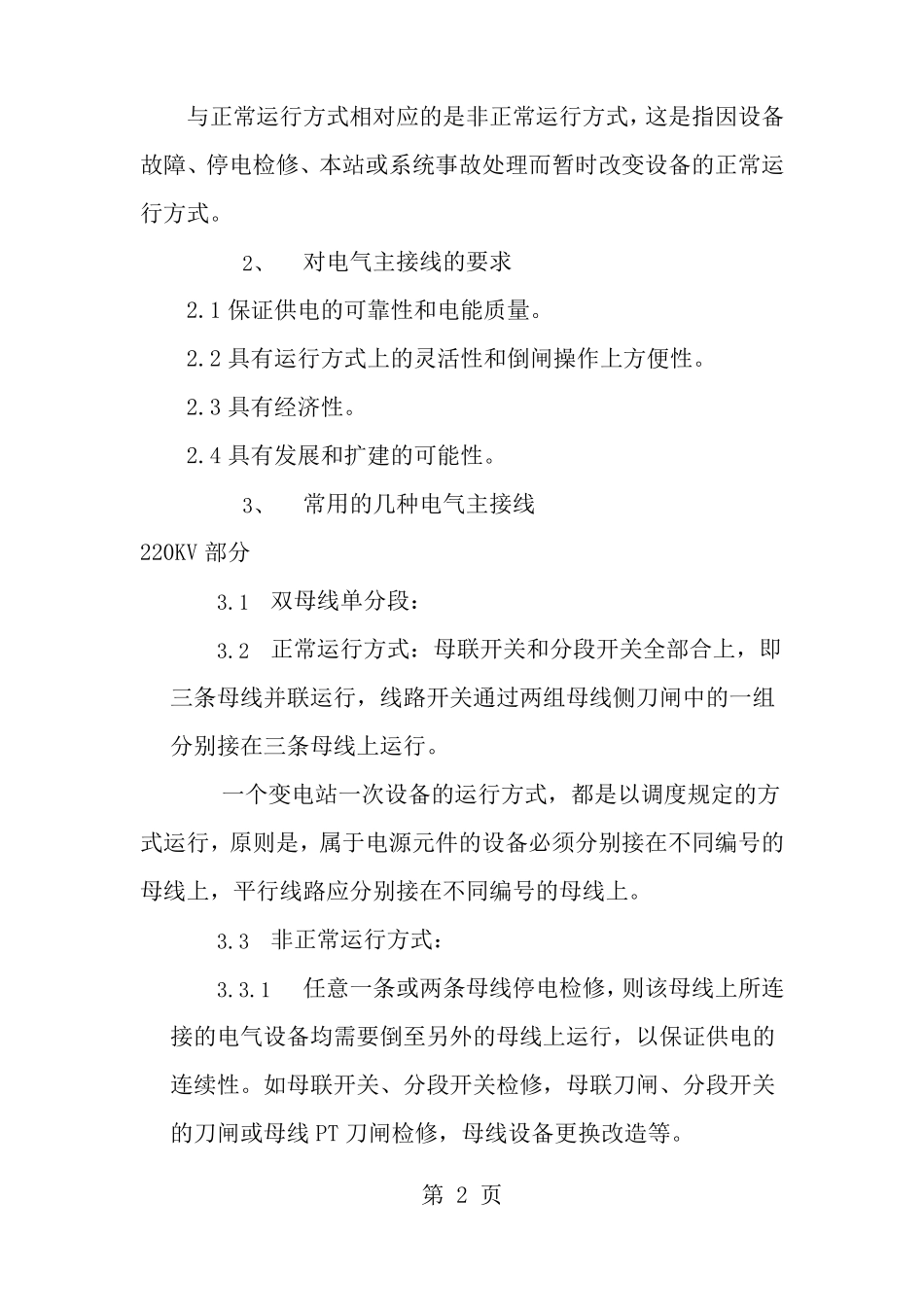

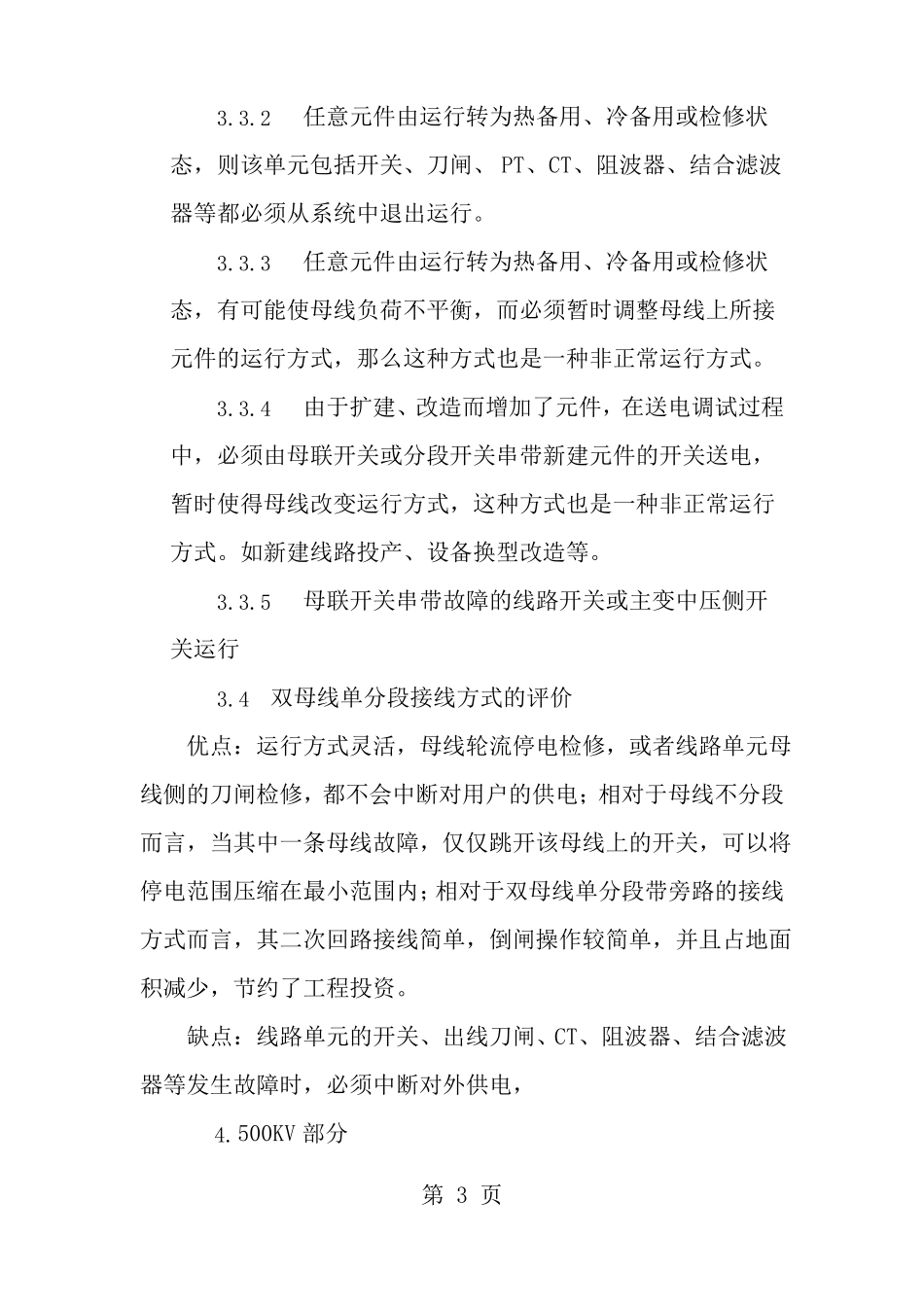

发电厂、变电所电气主接线及运行、控制方式等1、概念1.1变电站电气主接线，是指由变压器、开关、刀闸、互感器、母线、避雷器等电气设备按一定的顺序连接，用来汇集和分配电能的电路，也称为一次设备主接线图。1.2把这种全部由一次设备组成的电路绘制在图纸上，就是我们的电气主接线图。在电气主接线图中，所有的电气设备均用国家和电力行业规定的文字和符号表示，并且按它们的“正常状态”画出。所谓“正常状态”，就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。1.3需要注意的是，电气设备的正常状态和正常运行方式是两个不同的概念，正常状态有两层含义：一是作为电气主接线图来讲所包含的上面讲到的一层含义，也就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。另外一层含义，是指设备的各项功能正常，在额定的电压、电流作用下能长期运行的一种状态。而正常运行方式是指在本站设备或系统正常运行情况下，管辖调度所规定的经常采用的一种运行方式。只要本站设备正常，就必须按照有关调度规定的方式运行，除有管辖权的调度以外的其他人员是无权改变设备的运行方式的。第1页与正常运行方式相对应的是非正常运行方式，这是指因设备故障、停电检修、本站或系统事故处理而暂时改变设备的正常运行方式。2、对电气主接线的要求2.1保证供电的可靠性和电能质量。2.2具有运行方式上的灵活性和倒闸操作上方便性。2.3具有经济性。2.4具有发展和扩建的可能性。3、常用的几种电气主接线220KV部分3.1双母线单分段：3.2正常运行方式：母联开关和分段开关全部合上，即三条母线并联运行，线路开关通过两组母线侧刀闸中的一组分别接在三条母线上运行。一个变电站一次设备的运行方式，都是以调度规定的方式运行，原则是，属于电源元件的设备必须分别接在不同编号的母线上，平行线路应分别接在不同编号的母线上。3.3非正常运行方式：3.3.1任意一条或两条母线停电检修，则该母线上所连接的电气设备均需要倒至另外的母线上运行，以保证供电的连续性。如母联开关、分段开关检修，母联刀闸、分段开关的刀闸或母线PT刀闸检修，母线设备更换改造等。第2页3.3.2任意元件由运行转为热备用、冷备用或检修状态，则该单元包括开关、刀闸、PT、CT、阻波器、结合滤波器等都必须从系统中退出运行。3.3.3任意元件由运行转为热备用、冷备用或检修状态，有可能使母线负荷不平衡，而必须暂时调整母线上所接元件的运行方式，那么这种方式也是一种非正常运行方式。3.3.4由于扩建、改造而增加了元件，在送电调试过程中，必须由母联开关或分段开关串带新建元件的开关送电，暂时使得母线改变运行方式，这种方式也是一种非正常运行方式。如新建线路投产、设备换型改造等。3.3.5母联开关串带故障的线路开关或主变中压侧开关运行3.4双母线单分段接线方式的评价优点：运行方式灵活，母线轮流停电检修，或者线路单元母线侧的刀闸检修，都不会中断对用户的供电；相对于母线不分段而言，当其中一条母线故障，仅仅跳开该母线上的开关，可以将停电范围压缩在最小范围内；相对于双母线单分段带旁路的接线方式而言，其二次回路接线简单，倒闸操作较简单，并且占地面积减少，节约了工程投资。缺点：线路单元的开关、出线刀闸、CT、阻波器、结合滤波器等发生故障时，必须中断对外供电，4.500KV部分第3页4.1一个半开关接线（或3/2接线）的正常运行方式4.1.14.1.2500KV仅有一个完整串。如斗笠变即如此。500KV有两串，其中一串为不完整串。如孝感变一期。4.1.3500KV有两个完整串，如凤变。以上运行方式，都是由相关调度在设备投运时加以规定，称为正常运行方式。相反，与此不相符的运行方式都称为非正常运行方式。4.2典型的非正常运行方式举例4.2.14.2.2500KV单母线运行方式500KV开环运行4.2.3连接在500两台开关中间的元件停电。4.3一个半开关接线（或3/2接线）运行方式的评价优点：有高度的供电可靠性，任意元件均由两台开关供电，其中任意一台开关故障或停电检修，均不会影响接在这两台开关之间的元件正常运行。母线故障或停电检修，也不会导致出线停电。运行调度灵...
