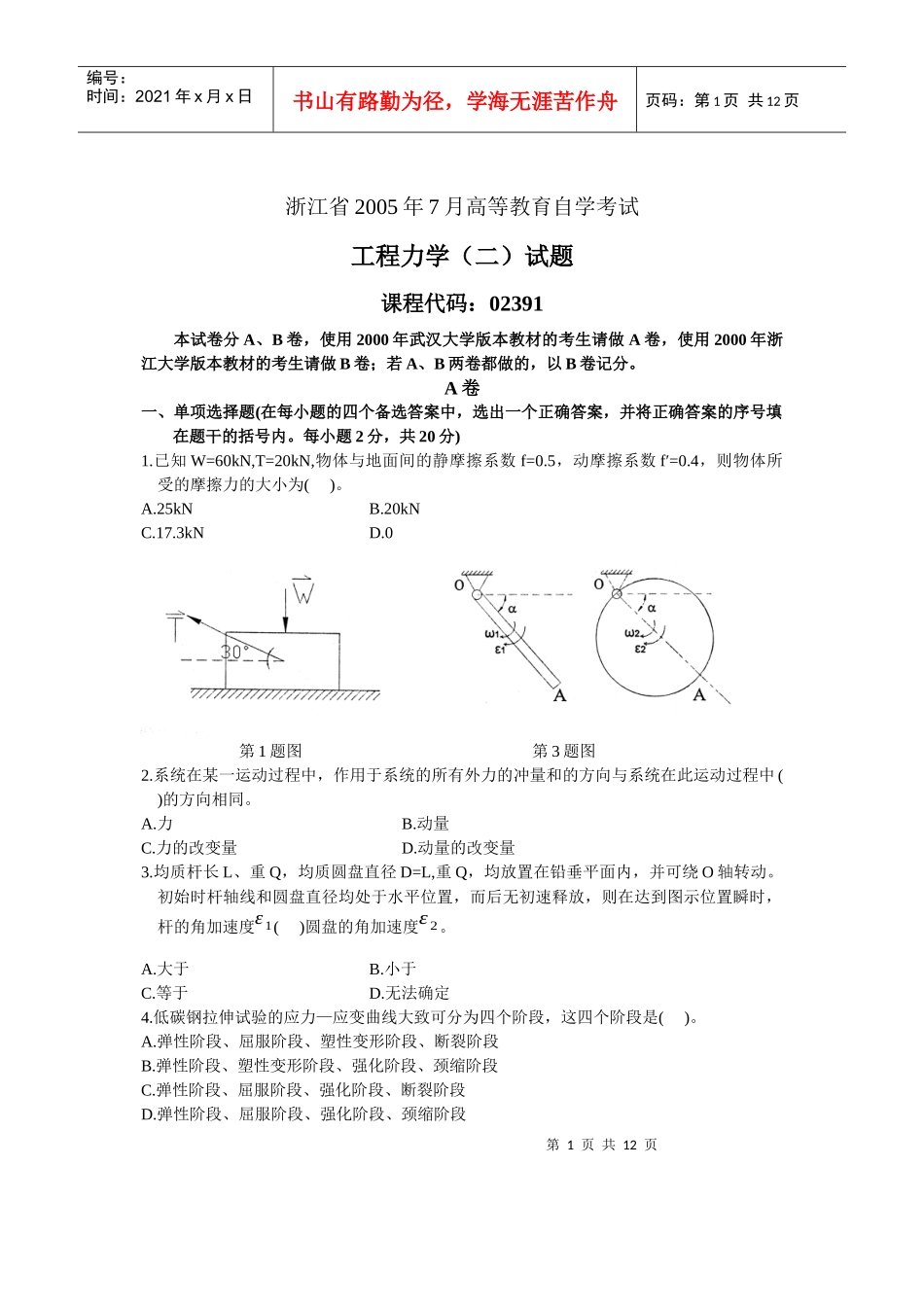

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页浙江省2005年7月高等教育自学考试工程力学（二）试题课程代码：02391本试卷分A、B卷，使用2000年武汉大学版本教材的考生请做A卷，使用2000年浙江大学版本教材的考生请做B卷；若A、B两卷都做的，以B卷记分。A卷一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题2分，共20分)1.已知W=60kN,T=20kN,物体与地面间的静摩擦系数f=0.5，动摩擦系数f′=0.4，则物体所受的摩擦力的大小为()。A.25kNB.20kNC.17.3kND.0第1题图第3题图2.系统在某一运动过程中，作用于系统的所有外力的冲量和的方向与系统在此运动过程中()的方向相同。A.力B.动量C.力的改变量D.动量的改变量3.均质杆长L、重Q，均质圆盘直径D=L,重Q，均放置在铅垂平面内，并可绕O轴转动。初始时杆轴线和圆盘直径均处于水平位置，而后无初速释放，则在达到图示位置瞬时，杆的角加速度ε1()圆盘的角加速度ε2。A.大于B.小于C.等于D.无法确定4.低碳钢拉伸试验的应力—应变曲线大致可分为四个阶段，这四个阶段是()。A.弹性阶段、屈服阶段、塑性变形阶段、断裂阶段B.弹性阶段、塑性变形阶段、强化阶段、颈缩阶段C.弹性阶段、屈服阶段、强化阶段、断裂阶段D.弹性阶段、屈服阶段、强化阶段、颈缩阶段第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页5.若图示梁B端的转角θB=0，则力偶矩M等于()。A.PLB.PL/2C.PL/4D.PL/8已知：6.图示矩形截面悬臂梁中，A点的应力状态为()。7.图示受自由落体冲击的两立柱，具有相同的弹性模量E和横截面面积A，其最大动应力σd,MAX的关系，正确的是()。A.(σd,MAX)a=(σd,MAX)bB.(σd,MAX)a>(σd,MAX)bC.(σd,MAX)a<(σd,MAX)bD.无法确定8.实心圆轴①和空心圆轴②，它们的横截面面积均相同，受相同扭矩作用，则其最大剪应力有四种答案，正确答案是()。A.τmax2>τmax1B.τmax2<τmax1第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页C.τmax2=τmax1D.无法比较9.等截面直梁在弯曲变形时，挠曲线的曲率最大发生在()。A.挠度最大处B.转角最大处C.剪力最大处D.弯矩最大处10.一空间折杆受力如图所示，则AB杆的变形属于()。A.偏心拉伸B.纵横弯曲C.弯扭组合D.拉、弯、扭组合二、填空题(每空2分，共20分)11.直角刚杆AO=2m，BO=3m，已知某瞬时A点的速度VA=6m/s,而B点加速度与BO成α=60°角。则该瞬时刚杆的角速度ω=rad/s，角加速度ε=rad/s2。第11题图第12题图12.已知ω=常量，OA=r，vA=ωr=常量，在图示瞬时，vA=vB，即vB=ωr，所以aB=d(vB)/dt=0，以上运算是否正确?，理由是。13.均质杆OA长为l，质量为m,绕O轴转动，角速度ω为常量。则均质杆OA的惯性力系向O点简化的结果Fg=，Mg=。(方向在图上标明)第13题图第14题图14.图示机构中二连杆OA、AB各长L，重量均不计，若用虚位移原理求解在铅直力⃗P和水第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页平力⃗F作用下保持平衡时(不计摩擦)，必要的虚位移之间的关系有(方向在图中画出)。15.圆轴受力如图，其危险截面在段，当m3和m4交换以后，危险截面在段。16.已知图(a)所示梁中点C的挠度为yc=Pb(3L2−4b2)48EI，(a¿b,L=a+b)，则图(b)所示梁中点C的挠度为yc=。三、计算题(第17、18小题各5分，第19～23小题各10分，共60分)17.图示杆中，1-1截面的面积A1=400mm2，2-2截面的面积A2=300mm2，材料的弹性模量E=200GPa，求：(1)1-1和2-2截面的应力；(2)AC之间的相对伸长量。18.求图示梁的剪力图和弯矩图。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页19.直径为20mm的圆截面折杆受力情况如图所示，已知材料的许用应力为［σ］=170MPa。试用第三强度理论确定折杆的长度a的许可值。20.图示外伸梁，受均布载荷作用，已知：q=10kN/m，a=4m,［σ］=160MPa，试校核该梁的强度。21.图示水平梁受力F，力偶矩M，求支座A、B处约束反力。...
