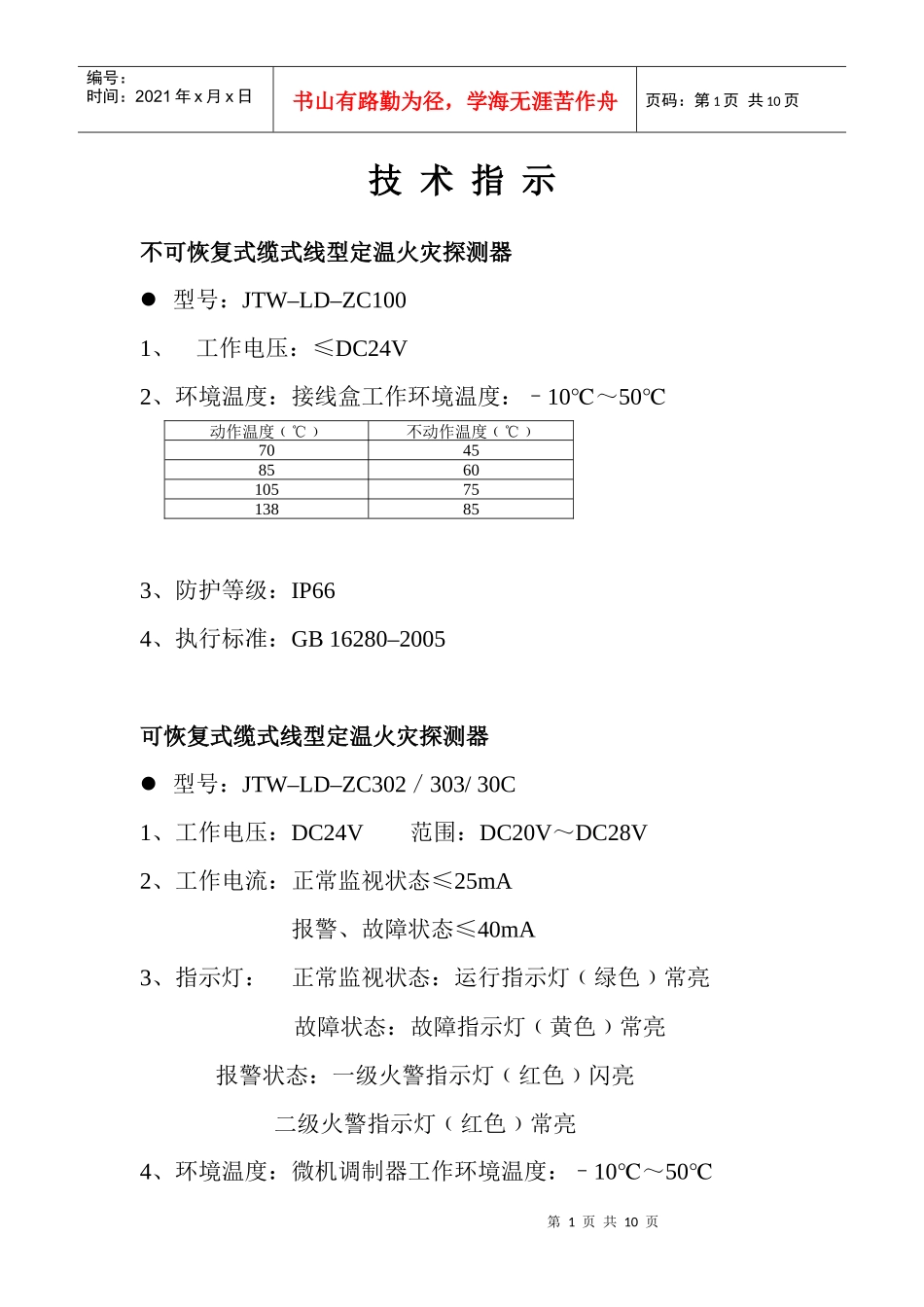

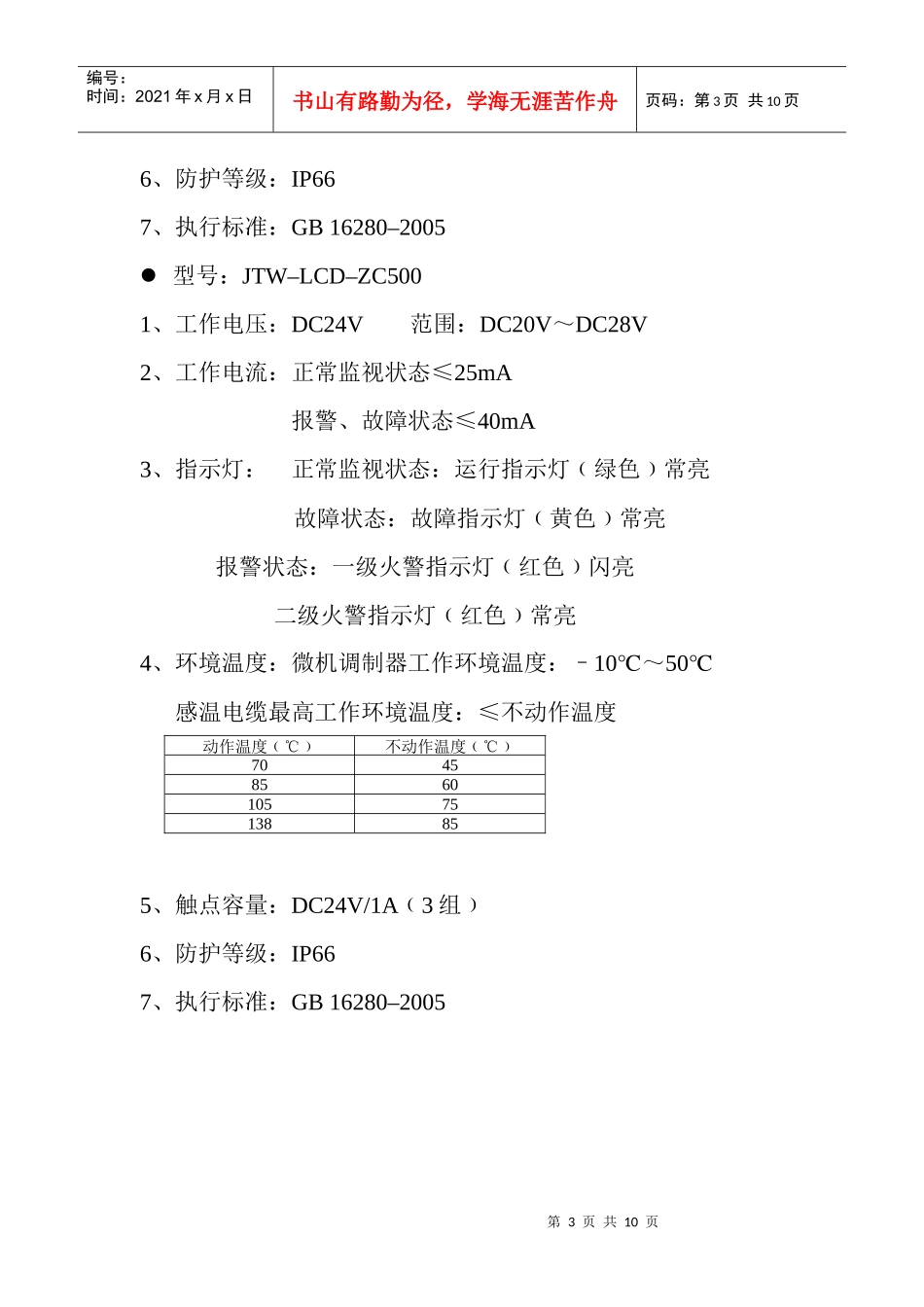

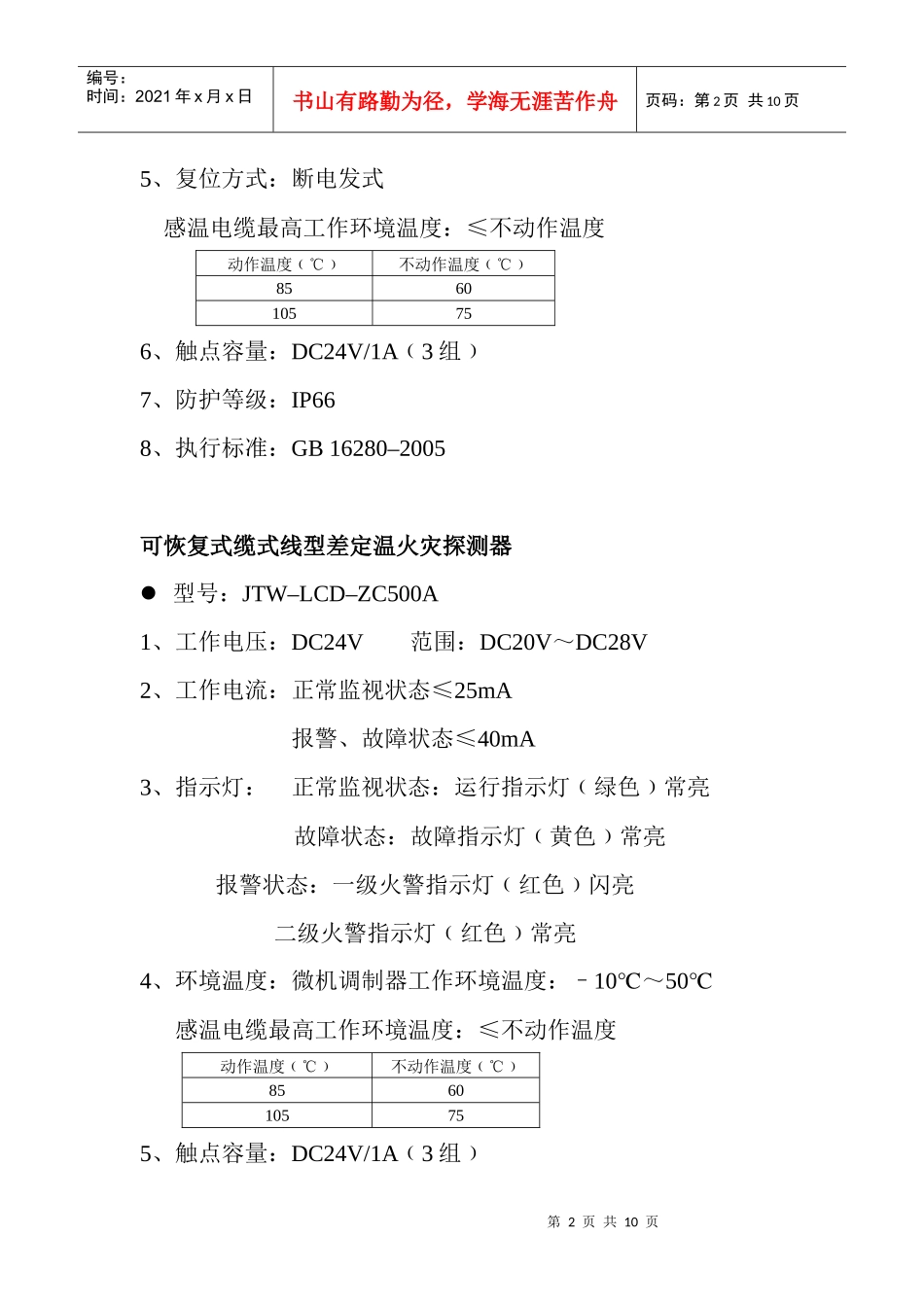

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页技术指示不可恢复式缆式线型定温火灾探测器型号：JTW–LD–ZC1001、工作电压：≤DC24V2、环境温度：接线盒工作环境温度：–10℃～50℃3、防护等级：IP664、执行标准：GB16280–2005可恢复式缆式线型定温火灾探测器型号：JTW–LD–ZC302／303/30C1、工作电压：DC24V范围：DC20V～DC28V2、工作电流：正常监视状态≤25mA报警、故障状态≤40mA3、指示灯：正常监视状态：运行指示灯﹙绿色﹚常亮故障状态：故障指示灯﹙黄色﹚常亮报警状态：一级火警指示灯﹙红色﹚闪亮二级火警指示灯﹙红色﹚常亮4、环境温度：微机调制器工作环境温度：–10℃～50℃动作温度﹙℃﹚不动作温度﹙℃﹚704585601057513885第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页5、复位方式：断电发式感温电缆最高工作环境温度：≤不动作温度动作温度﹙℃﹚不动作温度﹙℃﹚8560105756、触点容量：DC24V/1A3﹙组﹚7、防护等级：IP668、执行标准：GB16280–2005可恢复式缆式线型差定温火灾探测器型号：JTW–LCD–ZC500A1、工作电压：DC24V范围：DC20V～DC28V2、工作电流：正常监视状态≤25mA报警、故障状态≤40mA3、指示灯：正常监视状态：运行指示灯﹙绿色﹚常亮故障状态：故障指示灯﹙黄色﹚常亮报警状态：一级火警指示灯﹙红色﹚闪亮二级火警指示灯﹙红色﹚常亮4、环境温度：微机调制器工作环境温度：–10℃～50℃感温电缆最高工作环境温度：≤不动作温度动作温度﹙℃﹚不动作温度﹙℃﹚8560105755、触点容量：DC24V/1A3﹙组﹚第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页6、防护等级：IP667、执行标准：GB16280–2005型号：JTW–LCD–ZC5001、工作电压：DC24V范围：DC20V～DC28V2、工作电流：正常监视状态≤25mA报警、故障状态≤40mA3、指示灯：正常监视状态：运行指示灯﹙绿色﹚常亮故障状态：故障指示灯﹙黄色﹚常亮报警状态：一级火警指示灯﹙红色﹚闪亮二级火警指示灯﹙红色﹚常亮4、环境温度：微机调制器工作环境温度：–10℃～50℃感温电缆最高工作环境温度：≤不动作温度5、触点容量：DC24V/1A3﹙组﹚6、防护等级：IP667、执行标准：GB16280–2005动作温度﹙℃﹚不动作温度﹙℃﹚704585601057513885第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页工程设计应用说明一、设计条件1、设计前首先要确定以下几点：1﹙﹚缆式线型火灾探测器安装地点、环境温度变化范围；2﹙﹚缆式线型火灾探测器使用长度；3﹙﹚报警温度；4﹙﹚被保护物的特征。二、设计说明设计参照GB5011ff6–98、GB50229–96等设计规范执行如防火分区的划分，安装要求除安装于电缆隧道内保护动力电缆的动力不同于缆式线型火灾探测器外，其余基本相同，可参照其安装资料。1、关于保护面积和安装间距：1﹙﹚保护面积﹙主要指空间保护﹚按长方形面积暂按长乘宽﹙保护宽度为探测器周围±2米﹚计算，例如1米缆式线型探测器的保护面积为1×4＝4米；2﹙﹚安装间距：即两根缆式线型火灾探测器之间的最大间距按5米计算。根据缆式线型火灾探测器多年的工程安装经验，第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页当在保护电力电缆时﹙尤其是高压动力电缆﹚我们推荐缆式线型火灾探测器架空安装在距离动力电缆150mm～250mm之间。2、设计说明：1﹙﹚建议每根缆式线型火灾探测器的安装长度不超过200m﹙差定温不超过150m﹚；2﹙﹚设计时，应根据保护对象的环境温度，选用缆式线型火灾探测器的规格等级。通常选用原则是安装地点环境温度上调30℃即为报警额定动作温度。特殊场所要求准确则选择两个相邻温度等级报警产品。3、报警区域应按探测区域划分一个报警区域可由几个探测区域组成。探测区域按保护区域的长度来划分。例如在电缆隧道内，可按单层托架﹙或支架﹚的长度﹙一般取70m～200m为宜﹚或某一侧的长度﹙一般取50m～75m为宜﹚划分一个探测区域。...
