变电工程质量通病清册(土建)VIP免费

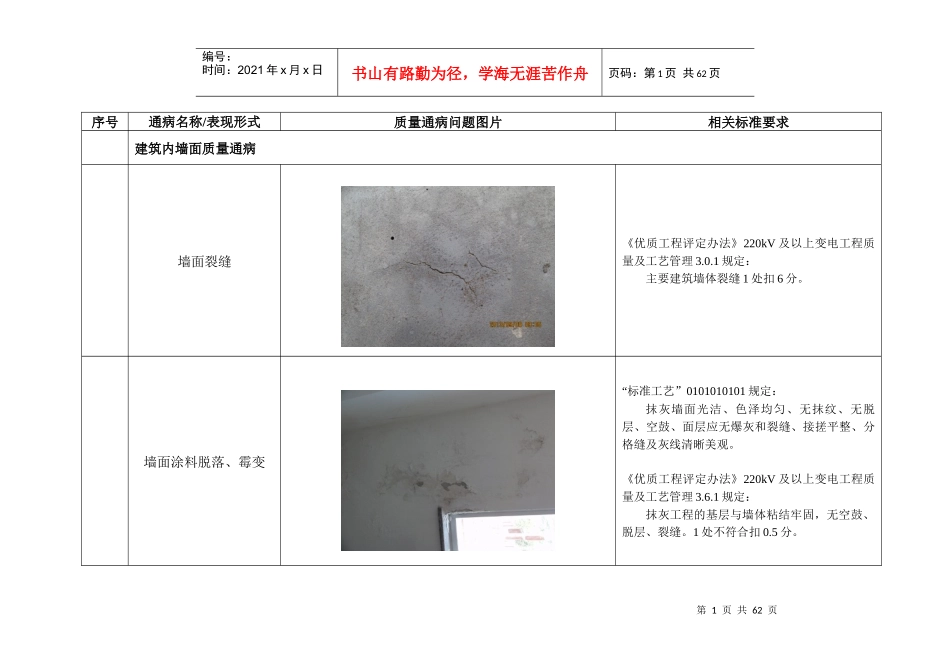

第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页序号通病名称/表现形式质量通病问题图片相关标准要求建筑内墙面质量通病墙面裂缝《优质工程评定办法》220kV及以上变电工程质量及工艺管理3.0.1规定：主要建筑墙体裂缝1处扣6分。墙面涂料脱落、霉变“标准工艺”0101010101规定：抹灰墙面光洁、色泽均匀、无抹纹、无脱层、空鼓、面层应无爆灰和裂缝、接搓平整、分格缝及灰线清晰美观。《优质工程评定办法》220kV及以上变电工程质量及工艺管理3.6.1规定：抹灰工程的基层与墙体粘结牢固，无空鼓、脱层、裂缝。1处不符合扣0.5分。第2页共62页第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页序号通病名称/表现形式质量通病问题图片相关标准要求墙面涂料空鼓、翘壳“标准工艺”0101010101规定：抹灰墙面光洁、色泽均匀、无抹纹、无脱层、空鼓、面层应无爆灰和裂缝、接搓平整、分格缝及灰线清晰美观。《优质工程评定办法》220kV及以上变电工程质量及工艺管理3.6.1规定：抹灰工程的基层与墙体粘结牢固，无空鼓、脱层、裂缝。1处不符合扣0.5分。墙面涂料色差大“标准工艺”0101010101规定：抹灰墙面光洁、色泽均匀、无抹纹、无脱层、空鼓、面层应无爆灰和裂缝、接搓平整、分格缝及灰线清晰美观。第3页共62页第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页序号通病名称/表现形式质量通病问题图片相关标准要求室内墙面渗水《优质工程评定办法》220kV及以上变电工程质量及工艺管理3.0.2规定：屋面渗（积）水、墙面渗水—有渗水痕迹全扣，屋面积水扣2分。楼地面质量通病地面开裂《优质工程评定办法》220kV及以上变电工程质量及工艺管理3.12.1规定：混凝土面层原浆收光，面层平整，不得有空鼓、裂缝、脱皮、起砂或二次涂抹；面层允许偏差符合规范要求。1处不符合扣0.5分。第4页共62页第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共62页序号通病名称/表现形式质量通病问题图片相关标准要求外墙质量通病雨蓬未设滴水线槽“标准工艺”0101011203规定：雨篷下口应设滴水线条和滴水线槽。滴水线条宽度为50mm，厚度为10～15mm；滴水线槽居于滴水线条正中，深度为10mm，宽度为10～12mm，离墙面30mm处设置断水口。滴水线条、滴水线槽应顺直美观，无变形。《质量通病防治技术措施》第二十一条规定：腰线、雨篷、阳台等部位必须粉出不小于2%的坡度，且靠墙根部位处应粉成圆角；滴水线宽度应为20mm，厚度不小于12mm，且应粉成鹰嘴式。第5页共62页第4页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共62页序号通病名称/表现形式质量通病问题图片相关标准要求雨棚滴水线与墙体间未设置断水口“标准工艺”0101011203规定：雨篷下口应设滴水线条和滴水线槽。滴水线条宽度为50mm，厚度为10～15mm；滴水线槽居于滴水线条正中，深度为10mm，宽度为10～12mm，离墙面30mm处设置断水口。滴水线条、滴水线槽应顺直美观，无变形。外墙砖有破损“标准工艺”0101010701规定：外墙贴砖墙面瓷砖套割吻合，边缘整齐。粘贴牢固，无空鼓，表面平整、洁净、色泽一致，无裂痕和缺损。接缝应平直、光滑，填嵌应连续、密实；墙砖吸水率E≤3%；墙砖破坏强度≥1300N。第6页共62页第5页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共62页序号通病名称/表现形式质量通病问题图片相关标准要求门窗质量通病金属门窗未接地“标准工艺”0101010502规定：钢制门要做可靠接地，并有明显标识。木门门套底部无防水防潮措施“标准工艺”0101010501规定：有防水要求的门套底部应采取防水防潮措施。第7页共62页第6页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共62页序号通病名称/表现形式质量通病问题图片相关标准要求推拉式窗户未加限位装置“标准工艺”0101010503规定：推拉式窗户应加限位装置。《优质工程评定办法》220kV及以上变电工程质量及工艺管理3.7.4规定：推拉窗有防跌落措施和限位器。1处...
