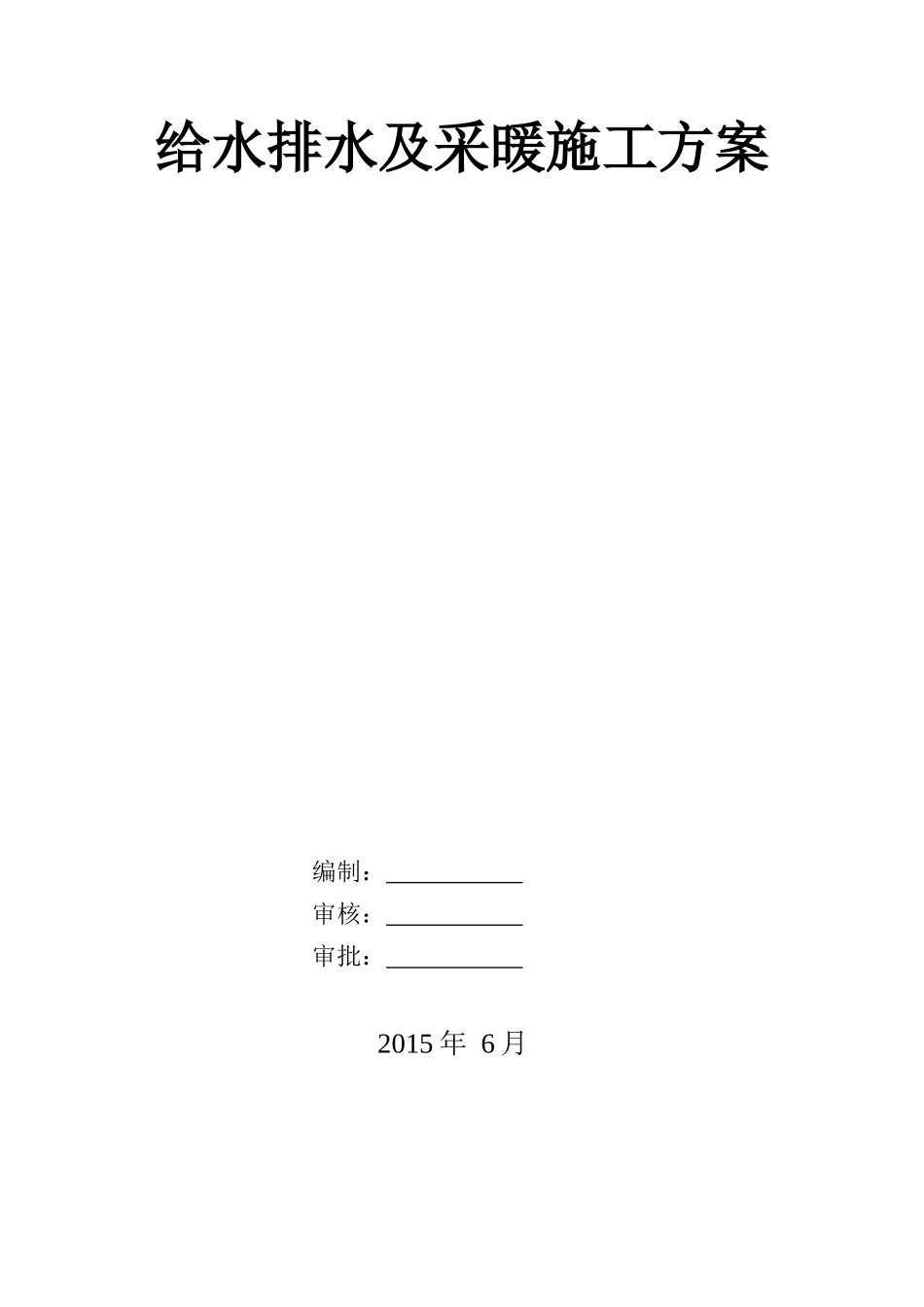

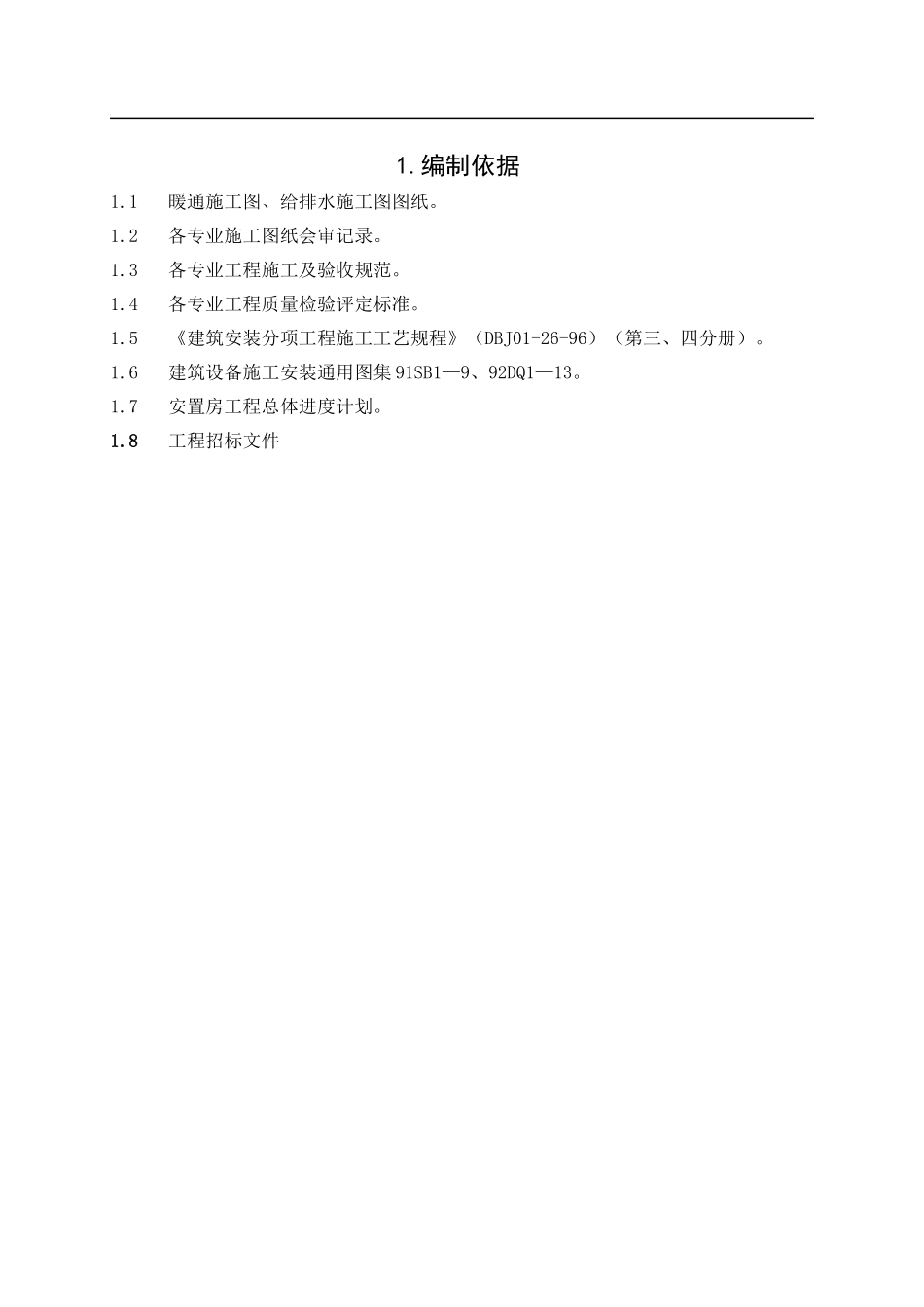

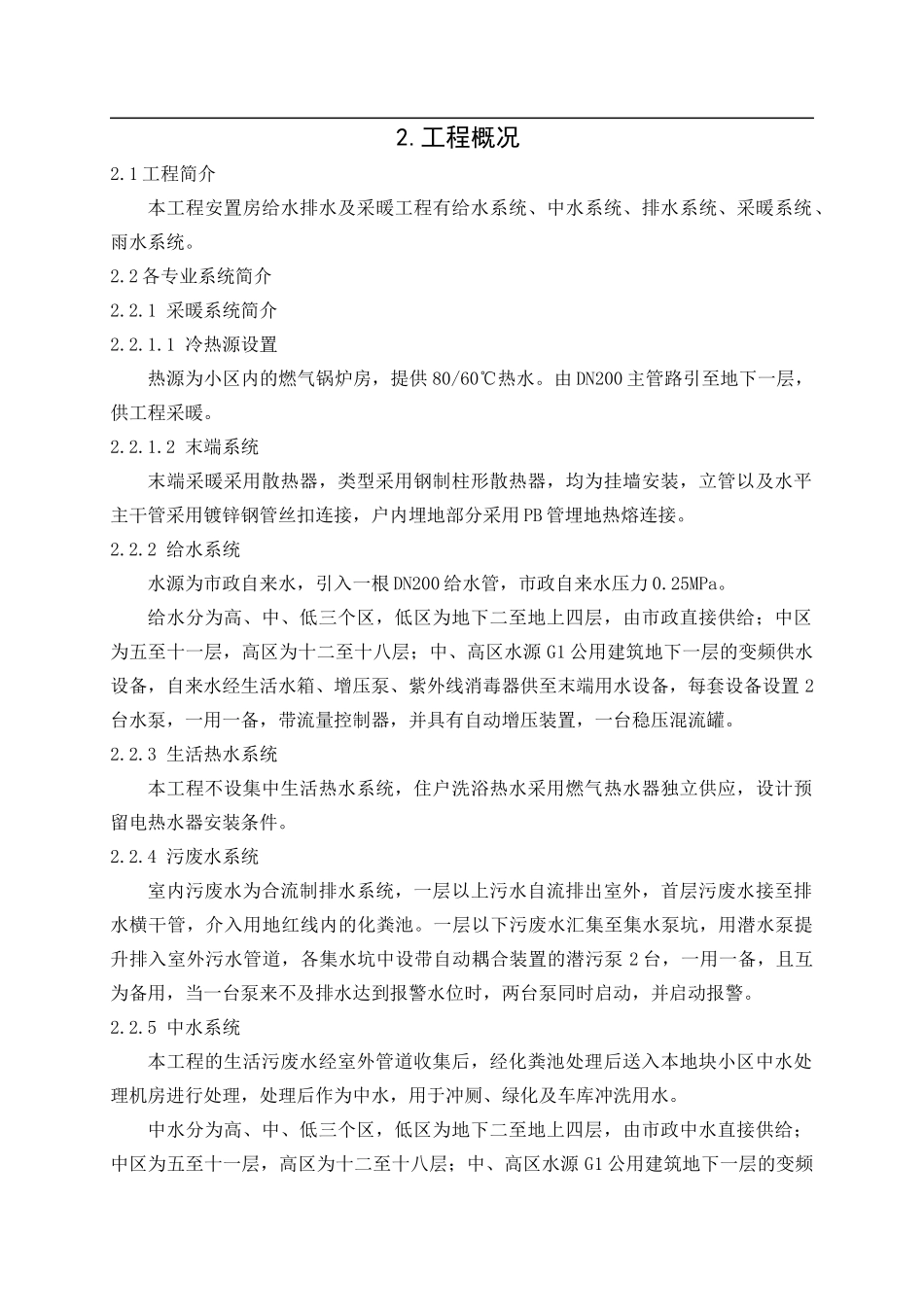

给水排水及采暖施工方案编制：审核：审批：2015年6月1.编制依据1.1暖通施工图、给排水施工图图纸。1.2各专业施工图纸会审记录。1.3各专业工程施工及验收规范。1.4各专业工程质量检验评定标准。1.5《建筑安装分项工程施工工艺规程》（DBJ01-26-96）（第三、四分册）。1.6建筑设备施工安装通用图集91SB1—9、92DQ1—13。1.7安置房工程总体进度计划。1.8工程招标文件2.工程概况2.1工程简介本工程安置房给水排水及采暖工程有给水系统、中水系统、排水系统、采暖系统、雨水系统。2.2各专业系统简介2.2.1采暖系统简介2.2.1.1冷热源设置热源为小区内的燃气锅炉房，提供80/60℃热水。由DN200主管路引至地下一层，供工程采暖。2.2.1.2末端系统末端采暖采用散热器，类型采用钢制柱形散热器，均为挂墙安装，立管以及水平主干管采用镀锌钢管丝扣连接，户内埋地部分采用PB管埋地热熔连接。2.2.2给水系统水源为市政自来水，引入一根DN200给水管，市政自来水压力0.25MPa。给水分为高、中、低三个区，低区为地下二至地上四层，由市政直接供给；中区为五至十一层，高区为十二至十八层；中、高区水源G1公用建筑地下一层的变频供水设备，自来水经生活水箱、增压泵、紫外线消毒器供至末端用水设备，每套设备设置2台水泵，一用一备，带流量控制器，并具有自动增压装置，一台稳压混流罐。2.2.3生活热水系统本工程不设集中生活热水系统，住户洗浴热水采用燃气热水器独立供应，设计预留电热水器安装条件。2.2.4污废水系统室内污废水为合流制排水系统，一层以上污水自流排出室外，首层污废水接至排水横干管，介入用地红线内的化粪池。一层以下污废水汇集至集水泵坑，用潜水泵提升排入室外污水管道，各集水坑中设带自动耦合装置的潜污泵2台，一用一备，且互为备用，当一台泵来不及排水达到报警水位时，两台泵同时启动，并启动报警。2.2.5中水系统本工程的生活污废水经室外管道收集后，经化粪池处理后送入本地块小区中水处理机房进行处理，处理后作为中水，用于冲厕、绿化及车库冲洗用水。中水分为高、中、低三个区，低区为地下二至地上四层，由市政中水直接供给；中区为五至十一层，高区为十二至十八层；中、高区水源G1公用建筑地下一层的变频供水设备。中水管道设浅绿色“中水”标识，防止误接、误用。2.2.6雨水系统：雨水的排出采用外排水方式，由屋面雨水斗收集，经管道汇合后排至室外。地下车库坡道和窗井的雨水由明沟引入废水坑，再由水泵提升排出。4.施工组织4.1技术准备工作4.1.1工程技术人员在熟悉图纸的基础上,有针对性的对工人培训,使工人对各专业有所了解，特别是重要部位要细致讲解，同时，工程技术人员与工人共同讨论，制定出比较好的施工方案，提高质量，缩短工期。同时及时准确地做出施工预算，编制好材料使用计划。4.1.2各专业工程师（工长）提前做好分项技术交底，做好施工记录，保管好图纸和技术文件资料。4.2施工人员组织的准备4.2.1本工程含9#-15#楼、G1#楼、D2地下车库共计9个单体的给排水、采暖工程施工，施工工程量较大，根据专业划分及工程量设置组织管理机构，组织机构见附图一。4.2.2施工班组按专业及工程实际情况组成三支施工队，根据施工进度要求由项目经理进行人员的统一调配。作业人员安排如下表:序号工种名称计划人数1通风工32管道工153电工304电气焊工125普工60合计1204.3施工机具准备施工机具计划表序名称型号规格单位数量1砂轮切割机三相380V2.2KW台62手电钻单相220V0.3KW(0.5KW)台93电锤单相220V0.3KW(0.5KW)台124角向磨光机台65台钻16mm台36手动套丝机台97手拉葫芦个68手动打压泵台39电焊机B×300300A台910电动打压泵4D-SY40Mpa台34.4现场临时设施及加工场设置现场临设内不允许住人（除值班人员外）。加工厂内搭设材料库房以及加工棚，用于存放管材等以及安装前的加工。加工场所严禁设在施工现场。4.5施工组织安排根据工程进度情况及甲方要求竣工日期，我公司准备在基础结构验收后开始地下部分的各种专业管路的安装工作，并同时配合土建结构进度进行立管安装。具体流程如下：1准备阶段看图——图纸会审——施工方案编制——加工件制作——验收保管——施工机具准备。2施...
