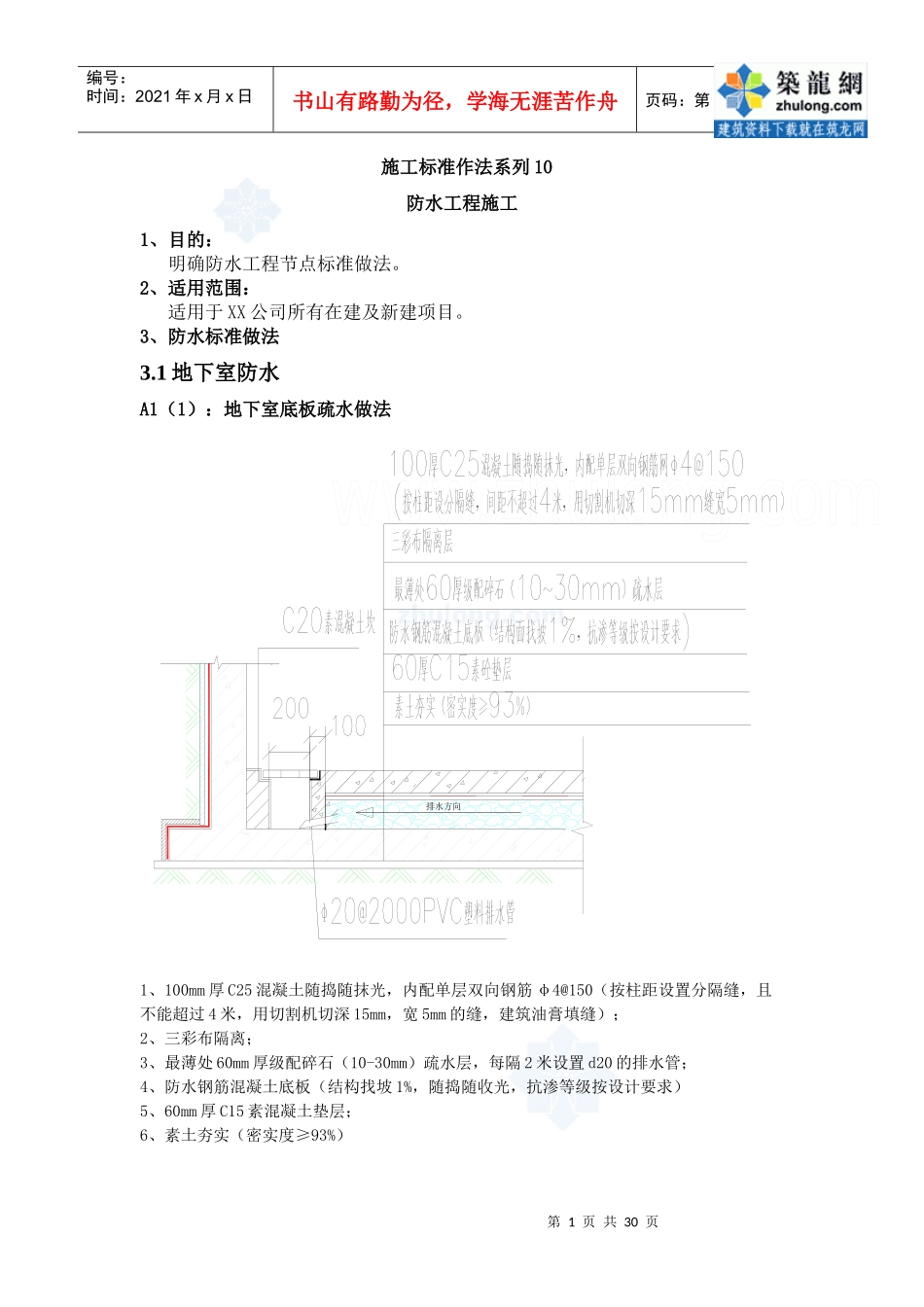

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页施工标准作法系列10防水工程施工1、目的：明确防水工程节点标准做法。2、适用范围：适用于XX公司所有在建及新建项目。3、防水标准做法3.1地下室防水A1（1）：地下室底板疏水做法1、100mm厚C25混凝土随捣随抹光，内配单层双向钢筋φ4@150（按柱距设置分隔缝，且不能超过4米，用切割机切深15mm，宽5mm的缝，建筑油膏填缝）；2、三彩布隔离；3、最薄处60mm厚级配碎石（10-30mm）疏水层，每隔2米设置d20的排水管；4、防水钢筋混凝土底板（结构找坡1%，随捣随收光，抗渗等级按设计要求）5、60mm厚C15素混凝土垫层；6、素土夯实（密实度≥93%）排水方向第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页A1（2）：地下室底板疏水做法1、100mm厚C25混凝土随捣随抹光，内配单层双向钢筋φ4@150（按柱距设置分隔缝，且不能超过4米，用切割机切深15mm，宽5mm的缝，建筑油膏填缝）；2、25mm厚疏水板，搭接不少于100mm，接缝处采用无纺布两边各100mm；3、防水钢筋混凝土底板（结构找坡1%，随捣随收光，抗渗等级按设计要求）4、60mm厚C15素混凝土垫层；5、素土夯实（密实度≥93%）第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页A2：负二层地下室顶板做法1、100mm厚C25混凝土随捣随抹光，内配单层双向钢筋网φ4＠150mm，坡向排水明沟（明沟尺寸200mm宽100mm深），排水明沟坡向集水井；按柱距设伸缩缝，间距不超过4米，用切割机切深15mm、宽5mm缝，建筑油膏填缝。2、钢筋混凝土砼（负二层结构顶板结构自找坡1%；排水方向第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页A3:地下室顶板防水标准做法1、回填土；2、三彩布（120G/M2）；3、20-25mm高塑料疏水板；4、40mm厚细石混凝土，内配单层双向钢筋φ4@150，用切割机切深15mm、宽5mm缝，间距不超过4米，建筑油膏填缝。5、4mm厚SBS改性沥青防水卷材；6、抗渗钢筋混凝土（结构与底板同向找坡1%,随捣随收光，抗渗等级按设计要求；第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页A4（1）:地下室外墙防水做法1、回填土；2、20mm厚1:2.5水泥砂浆保护层（超出地坪部分，抹灰需挂20*20*1镀锌钢丝网和扬砂）；3、4mm厚SBS改性沥青防水卷材，高度超过室外完成面不小于500mm；4、自防水钢筋混凝土外墙（抗渗等级按设计要求）第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页A4（2）:地下室外墙防水做法1、回填土；2、20mm厚水泥砂浆保护层；（及时回填）3、4mm厚SBS改性沥青防水卷材，反到平面300mm，平面卷材下反300mm；4、抗渗钢筋混凝土外墙；A5:住人地下室防水做法第7页共30页第6页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共30页1、抗渗钢筋混凝土底板；2、20mm厚水泥砂浆保护层；3、4mm厚SBS改性沥青防水卷材；（地下室水位高的情况下采用SAM自粘卷材）4、60mm厚素混凝土垫层；A6：外墙止水螺杆做法1、止水螺杆中间设置70mmx70mm的止水片；2、两端设置宽30mm，厚10mm的垫片；3、凿除垫片后采用1:2的水泥砂浆填实补平。第8页共30页第7页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共30页A7：地下室外墙施工缝做法A8：地下室外墙穿墙套管做法1、外墙预埋止水套管；2、套管与管道间白水泥油麻丝填缝；防水套管300宽溶剂型沥青涂料防水油膏封堵泡沫条白水泥油麻丝填缝中间加200宽玻纤网格布4mm厚SBS改性沥青防水卷材第9页共30页第8页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共30页3、建筑油膏封堵；4、300mm宽溶剂型橡胶沥青防水涂料，中间加200mm宽玻纤网格布；5、4mm厚SBS改性沥青防卷材；6、20mm厚1:2.5水泥砂浆保护层；A9：地下室外墙后浇带做法1、20mm厚1:2.5水泥砂浆保护层；2、外墙4mm厚SBS改性沥青卷材防...
