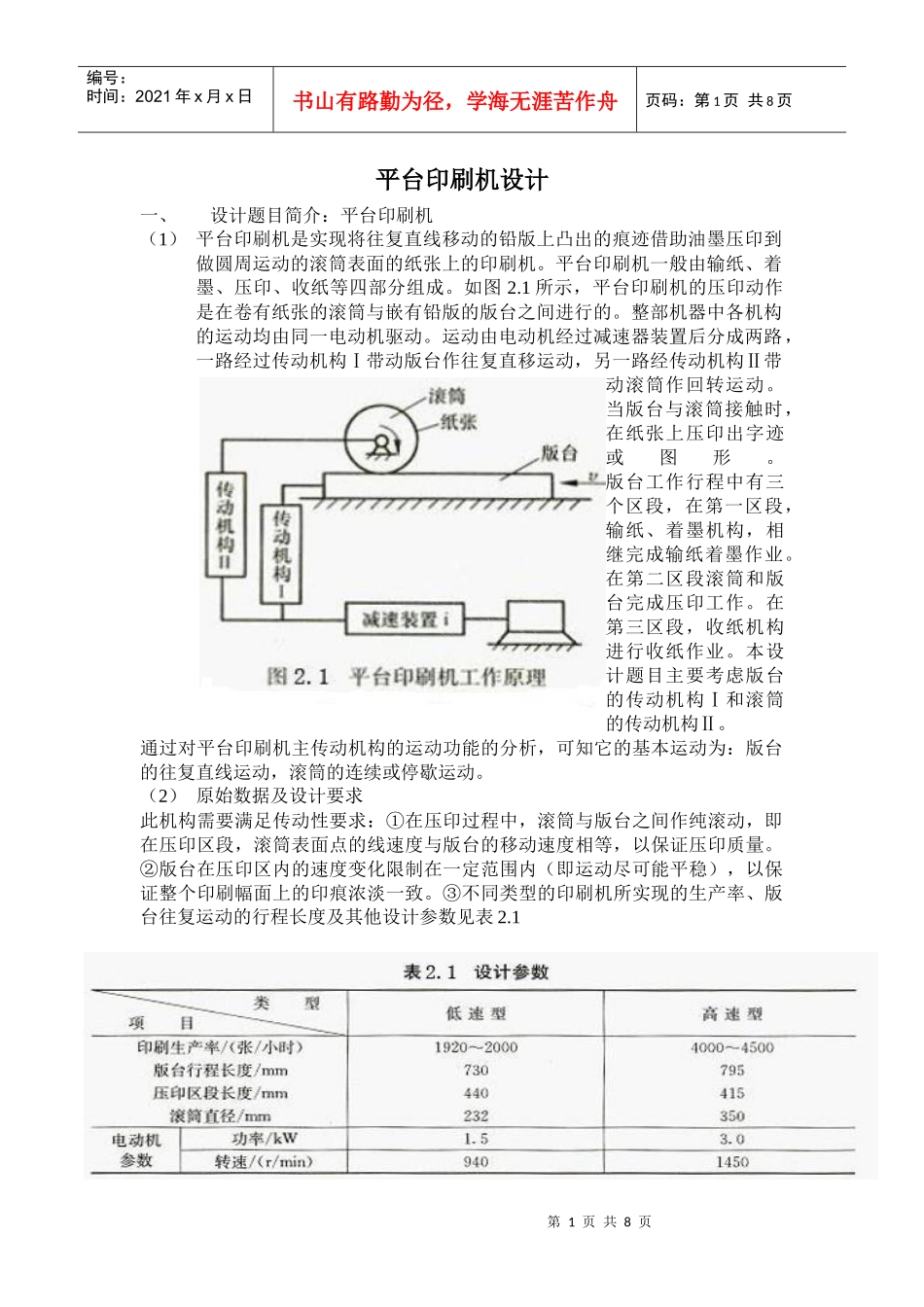

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页平台印刷机设计一、设计题目简介：平台印刷机（1）平台印刷机是实现将往复直线移动的铅版上凸出的痕迹借助油墨压印到做圆周运动的滚筒表面的纸张上的印刷机。平台印刷机一般由输纸、着墨、压印、收纸等四部分组成。如图2.1所示，平台印刷机的压印动作是在卷有纸张的滚筒与嵌有铅版的版台之间进行的。整部机器中各机构的运动均由同一电动机驱动。运动由电动机经过减速器装置后分成两路，一路经过传动机构Ⅰ带动版台作往复直移运动，另一路经传动机构Ⅱ带动滚筒作回转运动。当版台与滚筒接触时，在纸张上压印出字迹或图形。版台工作行程中有三个区段，在第一区段，输纸、着墨机构，相继完成输纸着墨作业。在第二区段滚筒和版台完成压印工作。在第三区段，收纸机构进行收纸作业。本设计题目主要考虑版台的传动机构Ⅰ和滚筒的传动机构Ⅱ。通过对平台印刷机主传动机构的运动功能的分析，可知它的基本运动为：版台的往复直线运动，滚筒的连续或停歇运动。（2）原始数据及设计要求此机构需要满足传动性要求：①在压印过程中，滚筒与版台之间作纯滚动，即在压印区段，滚筒表面点的线速度与版台的移动速度相等，以保证压印质量。②版台在压印区内的速度变化限制在一定范围内（即运动尽可能平稳），以保证整个印刷幅面上的印痕浓淡一致。③不同类型的印刷机所实现的生产率、版台往复运动的行程长度及其他设计参数见表2.1第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页（3）设计任务：①根据工艺动作要求拟定运动循环图。②进行版台的传动机构和滚筒传动机构的类型。③机械运动方案的评定和选择。④根据选定的原动机和执行机构的运动参数拟定机械传动方案，分配传动比，并在图纸上画出传动方案图。⑤对机械传动系统和执行机构进行运动尺寸计算。⑥画出机械运动方案简图。⑦对执行机构进行运动分析，画出运动线图，进行运动模拟。⑧编写设计计算说明书。二、执行机构方案选择与评价由设计要求，版台应作较大行程往复移动，且尽可能使工作行程中有一段匀速运动，并有急回特性；滚筒作间歇或连续转动，要满足版台和滚筒在压印段内保持纯滚动关系。这可在运动链中加入运动补偿机构，使两者达到良好的配合，由此出发构思方案。（1）版台传动机构方案1：方案a：曲柄滑块-齿轮齿条组合机构，该组合机构的主要特点：由齿轮齿条机构实现运动的放大，版台行程是滑块铰链中心点行程的2倍；而偏置曲柄滑块机构使上齿条（版台）的往复运动具有急回特性。2：方案b：凸轮-齿轮齿条组合机构，下齿条可移动。该组合机构的主要特点是：齿轮与两个连杆机构的串联，主要是用曲柄滑块机构满足版台的行程放大要求及回程时的急回特性，而用双曲柄机构满足版台在压印区的近似等速的要求。3：方案c：齿轮齿条可做轴向移动的齿轮齿条机构。改组合机构的主要特点是：其齿轮齿条机构的上下齿条均可移动，且都与版台固接在一起。当采用凸轮机构拨动齿轮沿其轴向滑动时，可使齿轮时而与上齿条啮合，时而与下齿条啮合，实现版台的往复运动。若齿轮作等速传动，则版台作等速往复移动。这将有利于提高印刷质量，使整个印刷幅面的印痕浓淡一致，但由于齿轮的拨动机构较复杂，故只在印刷幅面较大，且对印痕浓淡均匀性要求较高时采用。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（2）滚筒回转机构方案①方案a：转停式滚筒的齿轮齿条传动机构如图7由版台上的齿条带动滚筒上的齿轮实现版台和滚筒间的纯滚动，该结构简单。当版台空回时滚筒与版台脱离并定位。滚筒的定位装置可采用图8所示的凸轮定位机构。②方案b：等速滚筒的齿轮传动机构如图9滚筒是由齿轮机构直接带动的，因此其运动速度是常量。这种滚筒等速回转机构一般只与版台等速移动机构组合使用。③方案c：连续转动滚筒的双曲柄机构如图10双曲柄机构与齿轮机构串联组成的滚筒回转机构，滚筒非等速移动。但当设计合适时，滚筒在压印区段的转速变化可以比较平稳，既保证了印刷质量，又因这...
