参考用模具设计规范VIP免费

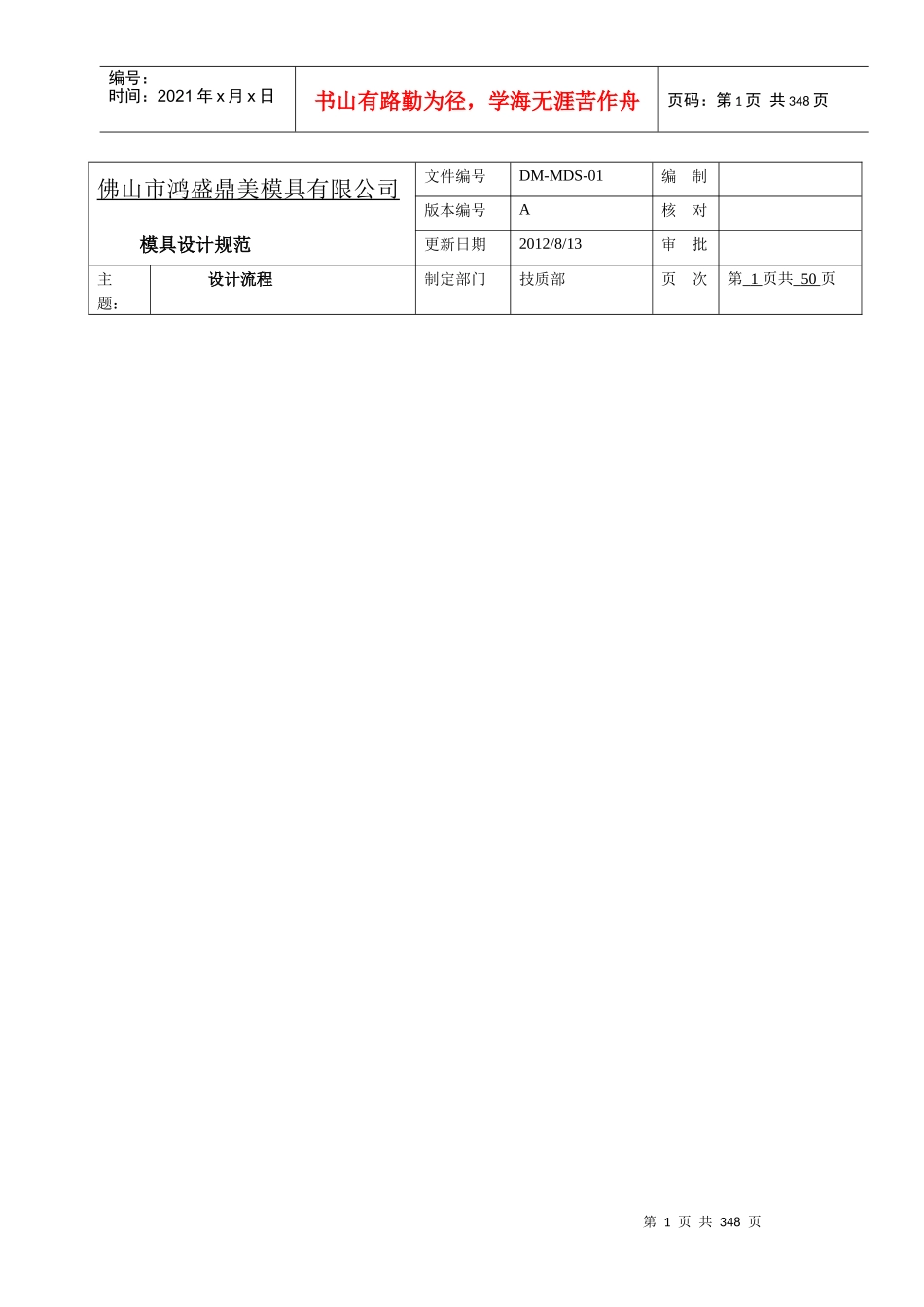

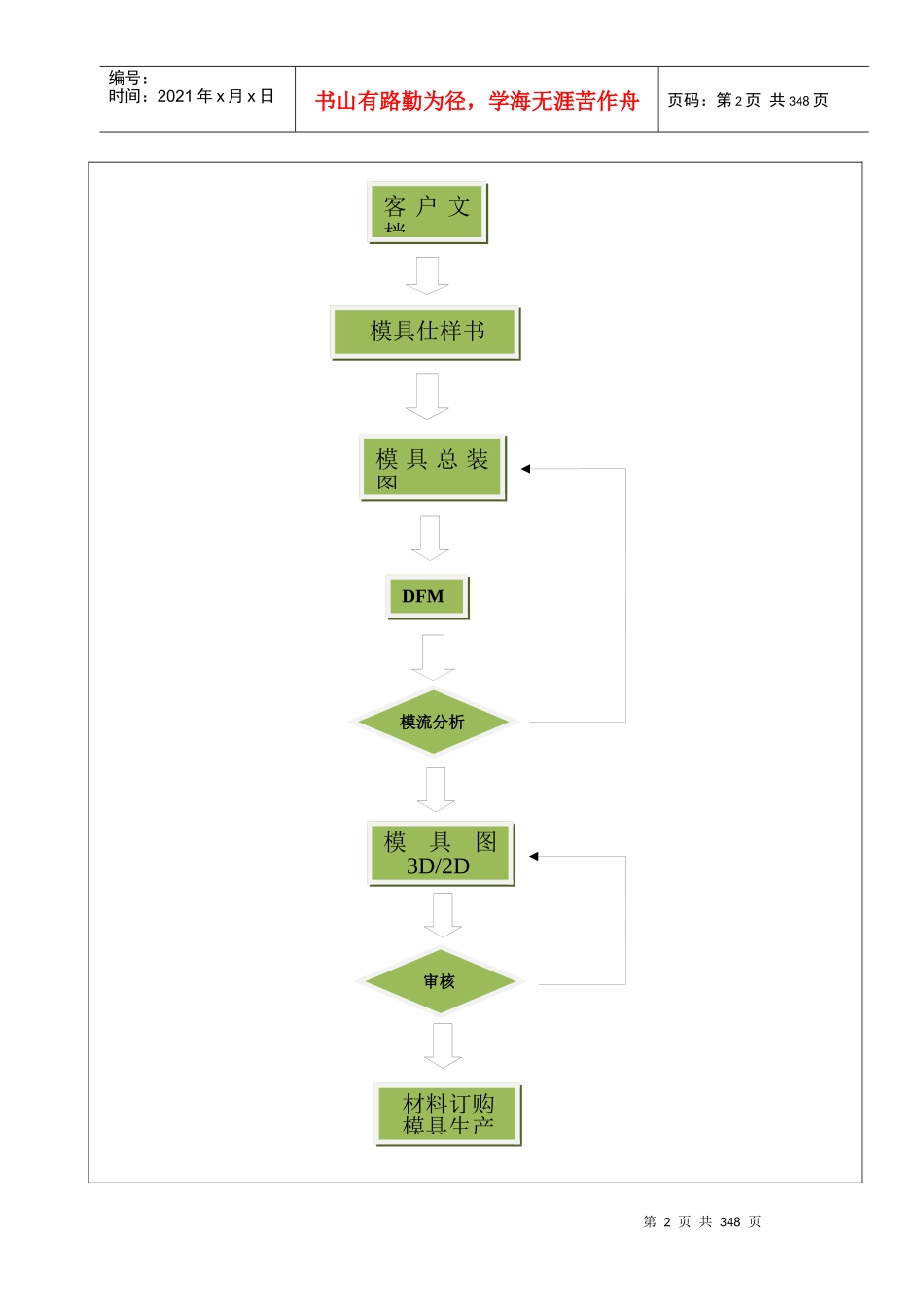

第1页共348页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共348页佛山市鸿盛鼎美模具有限公司文件编号DM-MDS-01编制版本编号A核对模具设计规范更新日期2012/8/13审批主题：设计流程制定部门技质部页次第1页共50页第2页共348页第1页共348页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共348页客户文档模具仕样书DFMEA模流分析模具总装图模具图3D/2D审核材料订购模具生产第3页共348页第2页共348页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共348页佛山市鸿盛鼎美模具有限公司文件编号DM-SJGF-002A编制版本编号A核对模具设计规范更新日期审批主题：2D图纸标准制定部门页次第页共页第4页共348页第3页共348页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共348页一〉模具命名、图纸命名及编号：1）模具命名要根据年份和模具数量顺序命名例如：DM12152）一套完整的模具图，应该有以下图纸内容：①总装图图纸编号：DMXXXX-00②产品图(根据客人提供的零件号命名)A③、B板图图纸编号：DMXXXX-A/BA④、B模芯图图纸编号：DMXXXX-AX/BX⑤镶件图图纸编号：DMXXXX-AXJ/BXJ-01…⑥零件图图纸编号：DMXXXX-01….⑦刻字图图纸编号：DMXXXX-KZ⑧顶针图图纸编号：DMXXXX-DZ⑨冷却水图图纸编号：DMXXXX-LQ⑩线割图图纸编号：DMXXXX-XG二〉图面标准：1、一个车型一个文件夹，一套模具一个分目录。例如：D:\2CN\DM12152、模具分目录里再分2D,3D目录。例如：D:\2CN\DM1215\2D\DM1215.DWG3、套用标准图框，用公司特定标题栏。见附件14、图层要分类清晰(模板文件)。见附件15、图纸发放生产时要有设计、审核签名。6、外发图纸文件要加盖受控文件章。7、图纸要有版本号并在文件名称上注明版本号例如：DM1215-AX-20120925(DM1215前模芯2012年9月25日)。模具顺序号(尼龙模具单号，D-Foam模具双号)“模具年号公司标记第5页共348页第4页共348页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共348页佛山市鸿盛鼎美模具有限公司文件编号编制版本编号核对模具设计规范更新日期审批主题：3D图纸标准制定部门页次第页共页第6页共348页第5页共348页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共348页1）模具名称和零件图名称和2D图一致。2）一套模具一个文件。3）不同的零件要分不同的图层。4）要用外挂画出标准模架图5）模具图文件目录。例如：D:\2CN\DM1215\3D\DM1215.prt6）A/B板和A/B模芯在基准位置刻上模具号。例如：DM1215-AX/BX7）3D图在文件名称上注明版本号。8）零件内容：①标准模架。②A/B模芯③浇注系统④冷却系统⑤顶出系统⑥卡扣镶件、拉勾镶件⑦滑块、斜顶等机构⑧衬头、顶出孔、垃圾钉。⑨刻字：零件号、模穴号。第7页共348页第6页共348页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共348页佛山市鸿盛鼎美模具有限公司文件编号编制版本编号核对模具设计规范更新日期审批主题：模具仕样书制定部门页次第页共页第8页共348页第7页共348页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共348页例如：DM1222模具仕样书第9页共348页第8页共348页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共348页佛山市鸿盛鼎美模具有限公司文件编号编制版本编号核对模具设计规范更新日期审批主题：产品缩水及分型面制定部门页次第页共页第10页共348页第9页共348页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共348页一＞产品缩水：1）尼龙：①小尺寸，缩水16‰②细长产品，缩水14‰2）D-Foam：①一般14-16‰②二次注塑时，缩水0（单边加胶0.05-0.1MM）3）ABS（ABS+PC）：缩水5‰。4）PP：缩水16‰5）PA66+40﹪玻纤：缩水5‰6）PC：缩水5‰以上是公司常用塑料，其余见附件二＞分型面：1)PA66模具:①卡扣尽量从中间分型。如图②拉勾的镶件放在后模。如图③产品要放在后模，有局部突出部分可以放在前模。2）D-Foam模具①产品留在后模。②拉勾孔分型见图。拉勾镶件卡扣前模镶件卡...
