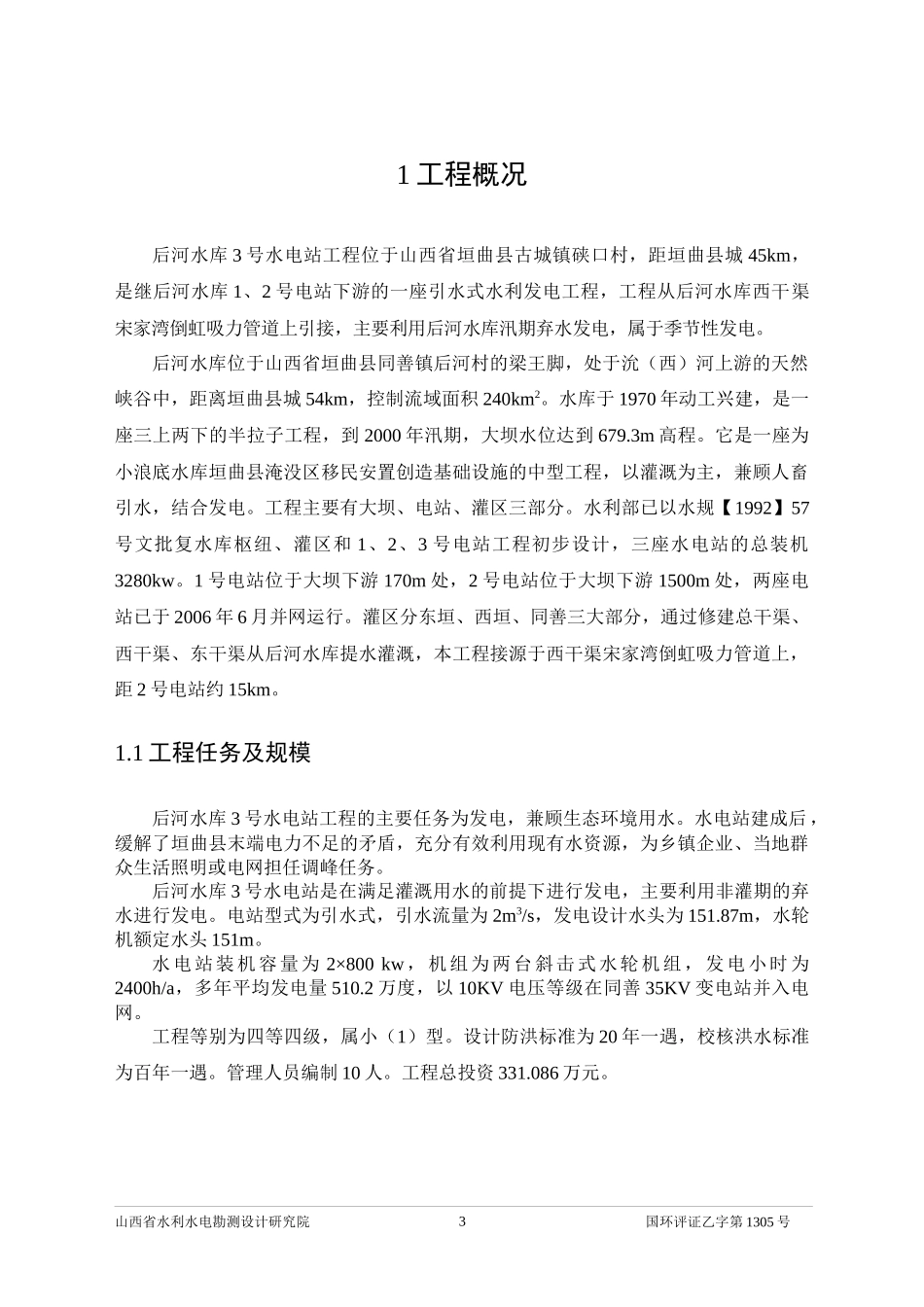

后河水库3号水电站工程环境影响报告书（简本）建设单位：运城市后河水库管理局评价单位：山西省水利水电勘测设计研究院二○一○年三月21工程概况后河水库3号水电站工程位于山西省垣曲县古城镇硖口村，距垣曲县城45km，是继后河水库1、2号电站下游的一座引水式水利发电工程，工程从后河水库西干渠宋家湾倒虹吸力管道上引接，主要利用后河水库汛期弃水发电，属于季节性发电。后河水库位于山西省垣曲县同善镇后河村的梁王脚，处于沇（西）河上游的天然峡谷中，距离垣曲县城54km，控制流域面积240km2。水库于1970年动工兴建，是一座三上两下的半拉子工程，到2000年汛期，大坝水位达到679.3m高程。它是一座为小浪底水库垣曲县淹没区移民安置创造基础设施的中型工程，以灌溉为主，兼顾人畜引水，结合发电。工程主要有大坝、电站、灌区三部分。水利部已以水规【1992】57号文批复水库枢纽、灌区和1、2、3号电站工程初步设计，三座水电站的总装机3280kw。1号电站位于大坝下游170m处，2号电站位于大坝下游1500m处，两座电站已于2006年6月并网运行。灌区分东垣、西垣、同善三大部分，通过修建总干渠、西干渠、东干渠从后河水库提水灌溉，本工程接源于西干渠宋家湾倒虹吸力管道上，距2号电站约15km。1.1工程任务及规模后河水库3号水电站工程的主要任务为发电，兼顾生态环境用水。水电站建成后，缓解了垣曲县末端电力不足的矛盾，充分有效利用现有水资源，为乡镇企业、当地群众生活照明或电网担任调峰任务。后河水库3号水电站是在满足灌溉用水的前提下进行发电，主要利用非灌期的弃水进行发电。电站型式为引水式，引水流量为2m3/s，发电设计水头为151.87m，水轮机额定水头151m。水电站装机容量为2×800kw，机组为两台斜击式水轮机组，发电小时为2400h/a，多年平均发电量510.2万度，以10KV电压等级在同善35KV变电站并入电网。工程等别为四等四级，属小（1）型。设计防洪标准为20年一遇，校核洪水标准为百年一遇。管理人员编制10人。工程总投资331.086万元。山西省水利水电勘测设计研究院国环评证乙字第1305号31.2工程组成、布置及特性工程包括引水管路、发电厂房和尾水渠三大部分。工程组成表项目组成特征主体工程一、引水管路引水管一根引水总管，管径为1200mm，引水管全长380m，其中预应力砼管长320m，为已成管道，钢管及管件长60m，为新铺设埋式铺管。管床为连续式现浇C20砼，管床宽2.0m，高0.3m，包角为135°。引水总管与水轮机之间采用Φ500mm钢支管连接，支管上均安装闸阀。镇墩镇墩为现浇C20钢筋砼封闭式结构，镇墩尺寸为宽2.5m，高2.5m，沿管轴线长2.6m，镇墩底面与岩石间设Φ25锚筋9根，每根锚筋伸入基础1.0m。在引水管与分水支管的分叉处分别设镇墩：尺寸均为长×宽×高=3.0m×1.8m×3.1m，为现浇200#钢筋砼结构。镇墩与岩石间设8根Φ25锚筋，锚筋伸入岩石2.0m。二、电站厂房主厂房布置于厂区中部，为单层结构，仅设运转层。厂房内共布置三台斜击式水轮机组（两备一用）。主厂房长28.5m，宽8m，砖混结构。配电室配电室紧靠主厂房北侧布置，长6m，宽8m，面积48m2，砖混结构。户外升压站水电站10KV一次系统采用单母线接线方式，设有10KV短路器、10KV隔离开关、10KV氧化锌避雷器，10KVPT等。以10KV一回线路沿沇（西）河河道旁的历山架设至同善35KV变电站，线路长4.5Km，选用LGJ-150导线。三、尾水渠尾水渠道长50m，渠道纵坡为1/50，渠道断面为矩形，宽1.3m，高1.8m，与已成尾水渠连通。每5m设1：1：4沥青水泥砂浆伸缩缝，缝宽2cm。尾水渠上设钢筋砼盖板，板厚16cm，设计荷载为汽车-10。尾水渠紧靠尾水池布置，尾水管口淹没深度0.5m，悬空高度0.8m。尾水池每台水轮机下设有一个尾水池，尾水池尺寸为长×宽×高=2.4m×2.2m×2.847m。公用工程办公用房（管理站）管理站位于厂区西北角，长14m，宽4m，面积56m2，砖混结构。建筑物主要包括5间平房，设置停车场地、道路及绿化用地。永久道路工程附近有历山公路，不需要新修建永久道路。1.3工程占地后河水库3号水电站工程占地总面积为0.49hm2，其中永久占地为0.13hm2，临时占地为0.36hm2，占地类型为内陆滩涂和其它草地。山西省水利水电勘测设计研...
