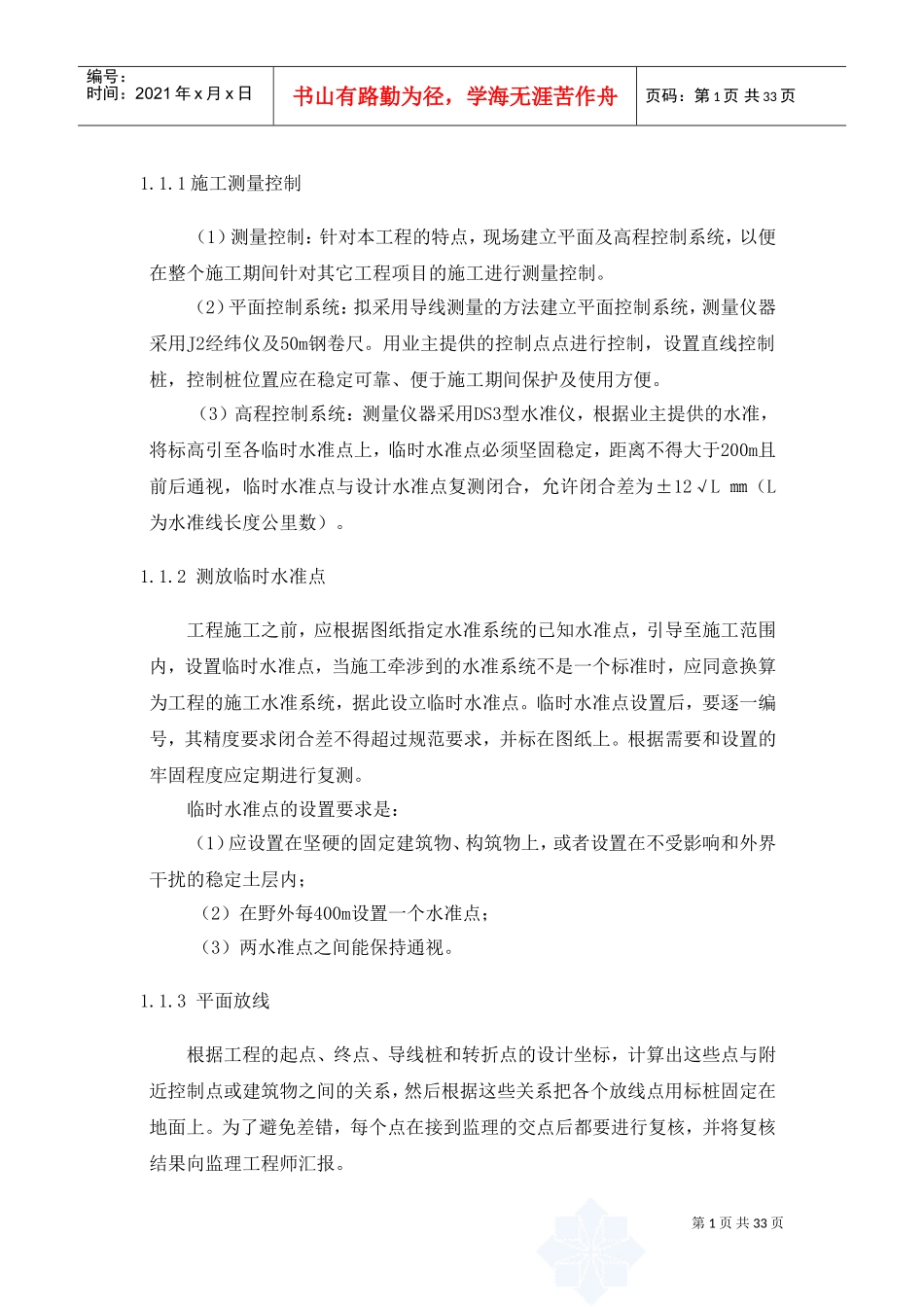

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页1.1.1施工测量控制（1）测量控制：针对本工程的特点，现场建立平面及高程控制系统，以便在整个施工期间针对其它工程项目的施工进行测量控制。（2）平面控制系统：拟采用导线测量的方法建立平面控制系统，测量仪器采用J2经纬仪及50m钢卷尺。用业主提供的控制点点进行控制，设置直线控制桩，控制桩位置应在稳定可靠、便于施工期间保护及使用方便。（3）高程控制系统：测量仪器采用DS3型水准仪，根据业主提供的水准，将标高引至各临时水准点上，临时水准点必须坚固稳定，距离不得大于200m且前后通视，临时水准点与设计水准点复测闭合，允许闭合差为±12√L㎜（L为水准线长度公里数）。1.1.2测放临时水准点工程施工之前，应根据图纸指定水准系统的已知水准点，引导至施工范围内，设置临时水准点，当施工牵涉到的水准系统不是一个标准时，应同意换算为工程的施工水准系统，据此设立临时水准点。临时水准点设置后，要逐一编号，其精度要求闭合差不得超过规范要求，并标在图纸上。根据需要和设置的牢固程度应定期进行复测。临时水准点的设置要求是：（1）应设置在坚硬的固定建筑物、构筑物上，或者设置在不受影响和外界干扰的稳定土层内；（2）在野外每400m设置一个水准点；（3）两水准点之间能保持通视。1.1.3平面放线根据工程的起点、终点、导线桩和转折点的设计坐标，计算出这些点与附近控制点或建筑物之间的关系，然后根据这些关系把各个放线点用标桩固定在地面上。为了避免差错，每个点在接到监理的交点后都要进行复核，并将复核结果向监理工程师汇报。第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，再进行中心线和转角测量。中心线测量时，应每隔20～30m打一中心桩，中心桩的间距应统一，以便于统计距离和施工取料。然后根据工程规定需要的宽度用白灰撒出开挖边线。1.1.4纵断面水准测量纵断面水准测量之前，应先沿工程的施工线路每隔20m的距离设置临时水准点，临时水准点的精度要求闭合差在平坦地区不得超过1mm。以此水准点测出中心各桩位地面的高程，以检验设计图示地面高程和实际地面高程是否相同，并以此来确定沟槽开挖的深度或管道架空的高度。本工程的沟渠、道路的计量均采用断面法。为此，本工程对于沟渠、道路的测量要由专人负责进行，并及时予以签证。放线时要控制好导线桩，以及起点桩和终点桩的监测和保护。1.1.5复测、定位我们根据监理的现场交桩和书面资料，对主要原始基准点(包括导线桩、水准标点)进行认真复测，在交桩后7天内，将结果报监理认定后，作为永久保护，复测中如发现有超出容许范围的误差，要及时报告监理复测、纠正，在重新交桩后，施工方应再次按上述程序上报，直至准确无误，监理工程师认定为止。1.1.6竣工测量工程施工结束后，即进行竣工测量，包括平面测量、断面测量、平面控制系统的复核。（1）为防止施工过程中控制桩位移引起测量误差，竣工测量前须重新施测。（2）根据控制桩施测渠道及泵站、节制闸的中心线，并在原施工图断面位置上布桩，定出断面线，测量方法同放样，即：室内计算测放数据，现场用全站仪极坐标法施测，并进行校核。（3）根据规范及设计要求，检查路堤顶宽、轴线偏移、坡度情况、沟渠底宽边坡、高程、中心线，对不合格的进行整修，合格后进行断面测量。第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页（4）用两架水准仪测量横断面，按原设计断面位置测量，测点间距用全站仪仪测量，并测渠堤、节制闸等纵断面图，通过内业计算绘图，采用设计图纸比例以便比较工程实现设计意图的程度。（5）地形图的测绘，因工程施工精度在规范标准以内，用原设计图可以作为竣工图，但对有变化及修改设计的部份需另行增测补充。（6）所有测量、计算、绘图资料要项目齐全，数据正确，图表清晰，符合质量要求。第一节土地平整施工顺序土地平整：土地测量→定控制网→设置控制桩→土方的平衡与调配→推土机推土平整→...
