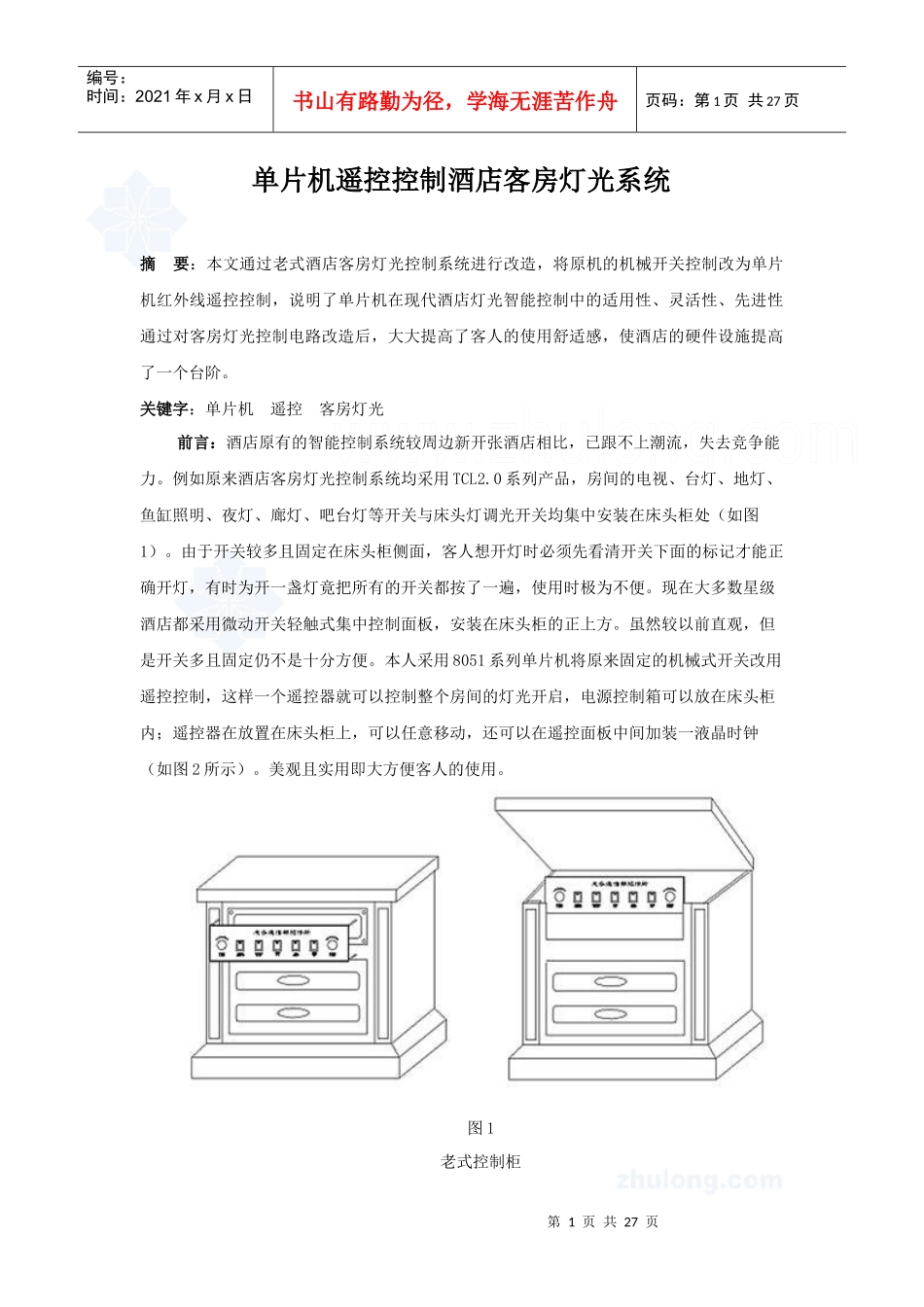

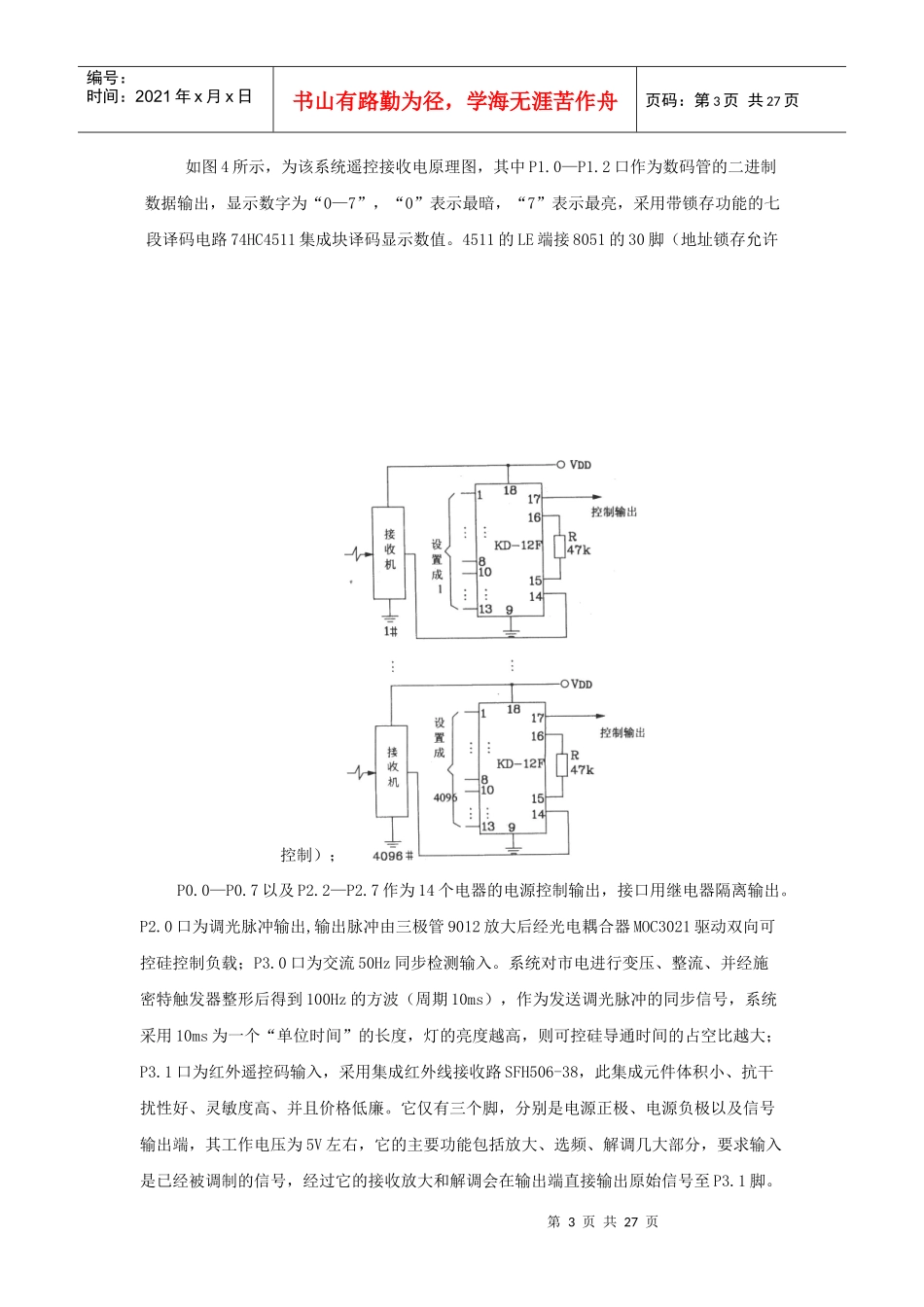

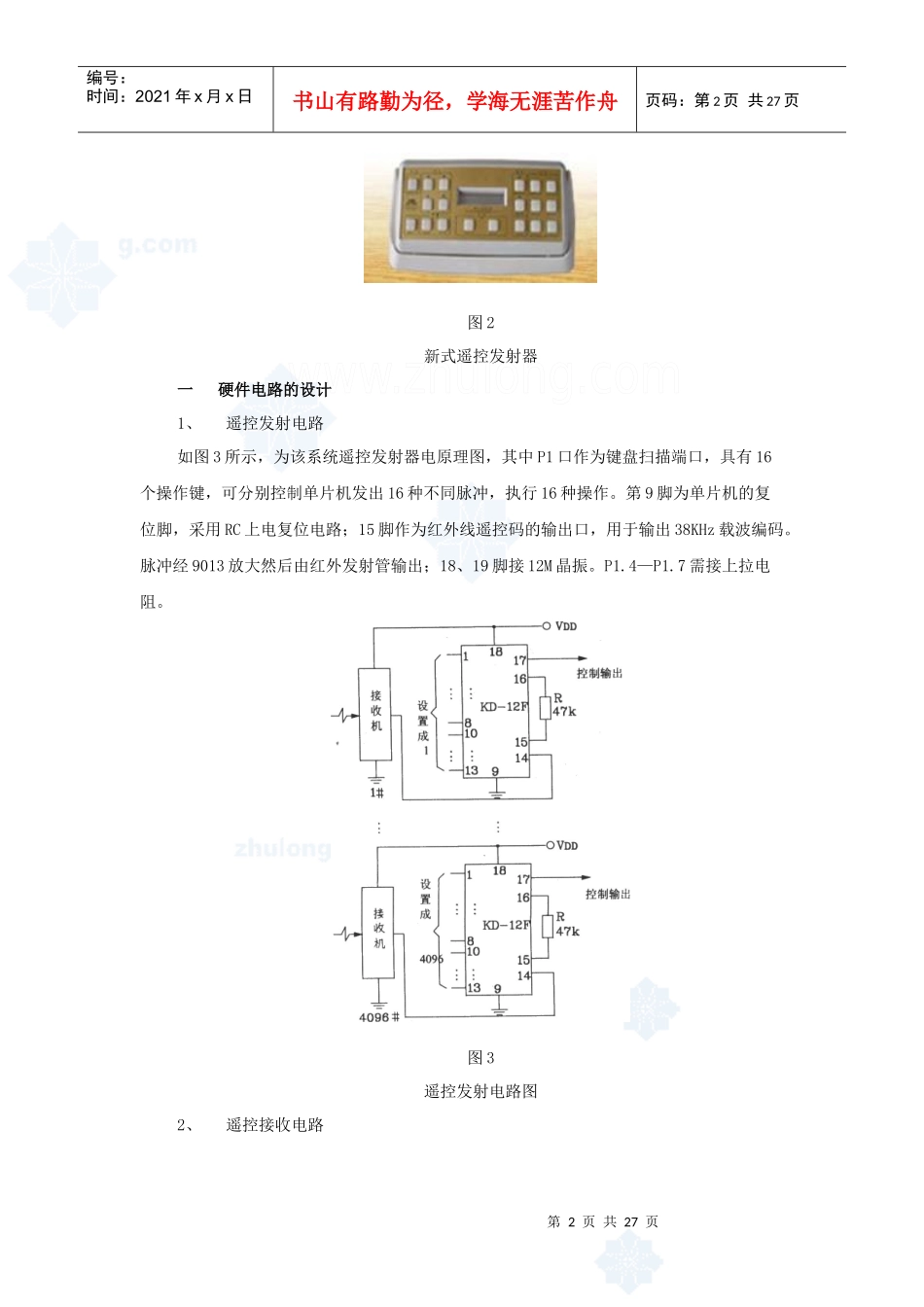

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页单片机遥控控制酒店客房灯光系统摘要：本文通过老式酒店客房灯光控制系统进行改造，将原机的机械开关控制改为单片机红外线遥控控制，说明了单片机在现代酒店灯光智能控制中的适用性、灵活性、先进性通过对客房灯光控制电路改造后，大大提高了客人的使用舒适感，使酒店的硬件设施提高了一个台阶。关键字：单片机遥控客房灯光前言：酒店原有的智能控制系统较周边新开张酒店相比，已跟不上潮流，失去竞争能力。例如原来酒店客房灯光控制系统均采用TCL2.0系列产品，房间的电视、台灯、地灯、鱼缸照明、夜灯、廊灯、吧台灯等开关与床头灯调光开关均集中安装在床头柜处（如图1）。由于开关较多且固定在床头柜侧面，客人想开灯时必须先看清开关下面的标记才能正确开灯，有时为开一盏灯竟把所有的开关都按了一遍，使用时极为不便。现在大多数星级酒店都采用微动开关轻触式集中控制面板，安装在床头柜的正上方。虽然较以前直观，但是开关多且固定仍不是十分方便。本人采用8051系列单片机将原来固定的机械式开关改用遥控控制，这样一个遥控器就可以控制整个房间的灯光开启，电源控制箱可以放在床头柜内；遥控器在放置在床头柜上，可以任意移动，还可以在遥控面板中间加装一液晶时钟（如图2所示）。美观且实用即大方便客人的使用。图1老式控制柜第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页图2新式遥控发射器一硬件电路的设计1、遥控发射电路如图3所示，为该系统遥控发射器电原理图，其中P1口作为键盘扫描端口，具有16个操作键，可分别控制单片机发出16种不同脉冲，执行16种操作。第9脚为单片机的复位脚，采用RC上电复位电路；15脚作为红外线遥控码的输出口，用于输出38KHz载波编码。脉冲经9013放大然后由红外发射管输出；18、19脚接12M晶振。P1.4—P1.7需接上拉电阻。图3遥控发射电路图2、遥控接收电路第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页如图4所示，为该系统遥控接收电原理图，其中P1.0—P1.2口作为数码管的二进制数据输出，显示数字为“0—7”，“0”表示最暗，“7”表示最亮，采用带锁存功能的七段译码电路74HC4511集成块译码显示数值。4511的LE端接8051的30脚（地址锁存允许控制）；P0.0—P0.7以及P2.2—P2.7作为14个电器的电源控制输出，接口用继电器隔离输出。P2.0口为调光脉冲输出,输出脉冲由三极管9012放大后经光电耦合器MOC3021驱动双向可控硅控制负载；P3.0口为交流50Hz同步检测输入。系统对市电进行变压、整流、并经施密特触发器整形后得到100Hz的方波（周期10ms），作为发送调光脉冲的同步信号，系统采用10ms为一个“单位时间”的长度，灯的亮度越高，则可控硅导通时间的占空比越大；P3.1口为红外遥控码输入，采用集成红外线接收路SFH506-38，此集成元件体积小、抗干扰性好、灵敏度高、并且价格低廉。它仅有三个脚，分别是电源正极、电源负极以及信号输出端，其工作电压为5V左右，它的主要功能包括放大、选频、解调几大部分，要求输入是已经被调制的信号，经过它的接收放大和解调会在输出端直接输出原始信号至P3.1脚。第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页这款红外线接收电路接收距离可以达8米左右，完全可以满足客房内的遥控距离（一般客房标准间都在30平米左右）；P3.2脚为外部中断0输入脚，采用下降沿触发，当有信号时，第一位码的低电平启动中断程序，实时接收数据帧。第9脚为单片机的复位脚，采用RC上电复位电路；18、19脚接12M晶振。图4遥控接收电路图二系统的遥控功能实现方法1、遥控编码格式该遥控器采用脉冲个数编码，不同的脉冲个数代表不同的码，最小为2个脉冲，最大为17个脉冲。为了使接收可靠，第一位码宽为3ms,其余为1ms,遥控数据帧间隔大于10ms,如图5所示。图5遥控脉冲编码图2、遥控码的发射当某个操作键按下时，单片机先读出该键值，然后根据键值设定的遥控脉冲个数，再调制成38KHz的方波由红...
