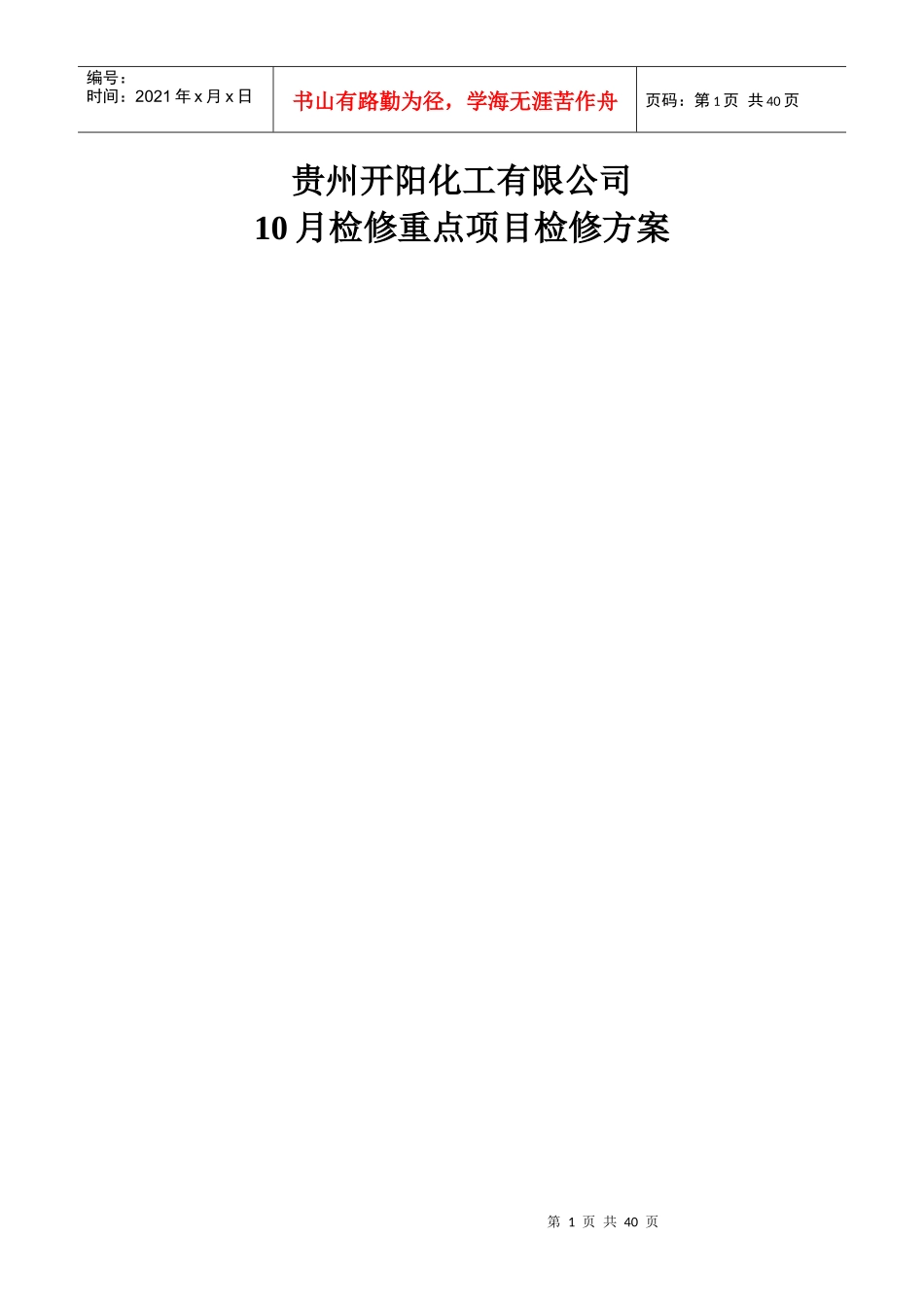

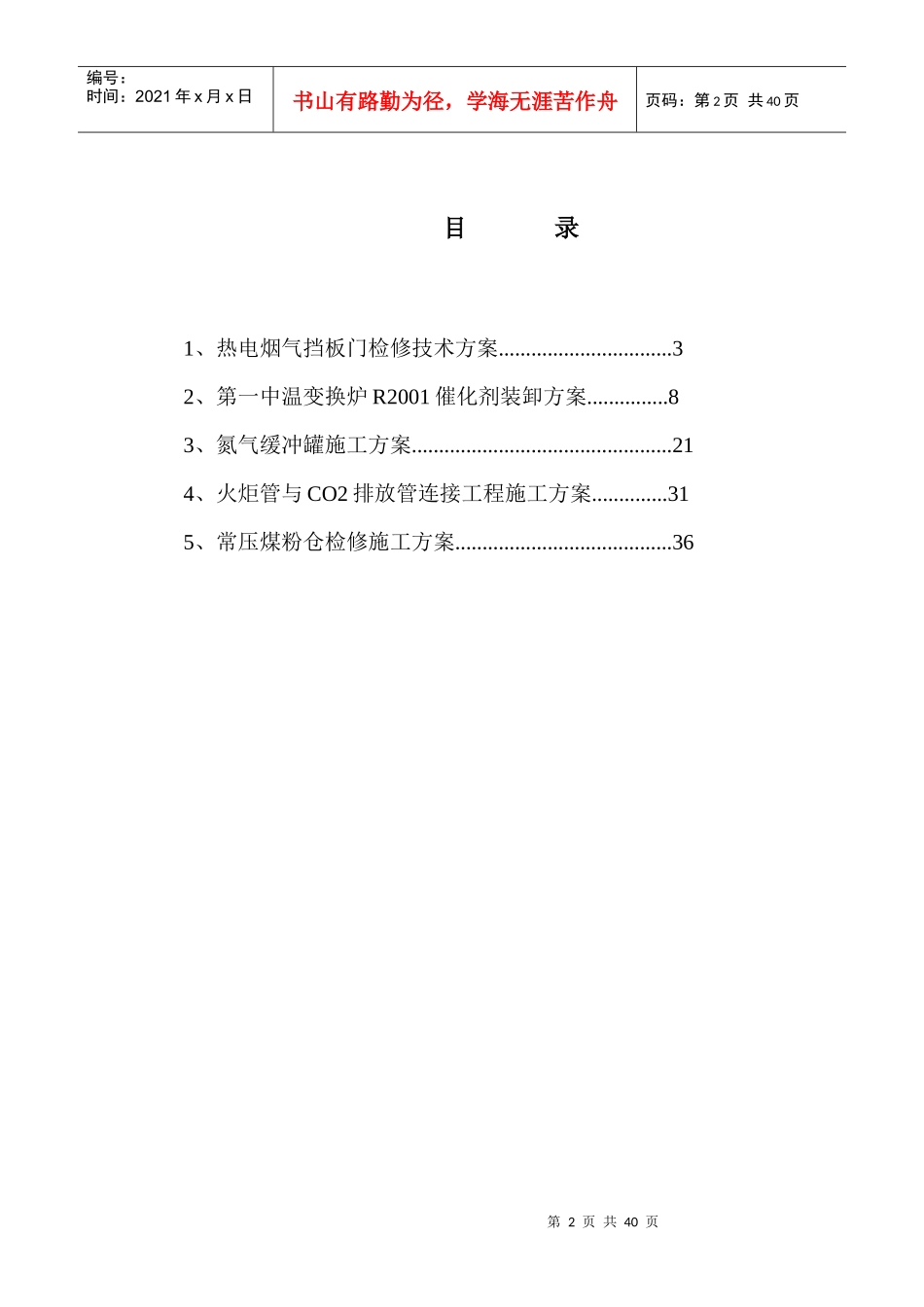

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页贵州开阳化工有限公司10月检修重点项目检修方案第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页目录1、热电烟气挡板门检修技术方案................................32、第一中温变换炉R2001催化剂装卸方案...............83、氮气缓冲罐施工方案................................................214、火炬管与CO2排放管连接工程施工方案..............315、常压煤粉仓检修施工方案........................................36第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页热电烟气挡板门检修技术方案一、施工前技术准备:1、施工前，热电界区现场代表交底、技术规范准备齐全。2、对施工方案进行审核，并由施工单位牵头组织现场及技术交底。3、施工技术人员、施工班组应了解施工验收规范要求。4、班组施工前，技术人员做好对班组技术交底。5、施工前，应将施工过程使用的工程资料图表准备齐全。二、施工准备：1、按照项目组织机构做好管理人员及班组人员的进场准备工作。2、按照《投入该工程的机械设备表》做好施工机械进场准备工作。3、进场前联系好施工现场及生活区场地，并做好后勤工作。4、做好施工现场“三通一平”工作，并办理好厂区生产动火许可证。三、各分部分项工程的主要施工方法第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页1、施工步骤：2、各工序施工方案：⑴原有挡板门拆除因原有挡板门需拆除更换，由于现场场地较小，大型吊车无法再拆除现场架设，将原有7个烟气挡板门分部拆除，决定用4台25T及1台70T吊车在烟气管道四周分2次作业进行拆除，先将烟气挡板附近保温层拆除，25T吊车挡板门配合固定挡板门，人工拆除挡板门与伸缩节的连接螺栓，再拆除挡板门与管道的连接螺栓，调整伸缩节与挡板门间的距离，根据挡板门重量分次对挡板门进行拆除吊离，用8T平板车配合转离现场。⑵挡板门吊装①、材料转运主材为挡板门，考虑到挡板门重量过大，决定用8T平板车及25T吊车进行材料的二次转运至安装吊点，由于现场场地有限，需分多次转运材料。②、脚手架搭设技术安全交底准备措施原挡板门拆除挡板门吊装竣工验收第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页本工程采用扣件式钢管脚手架，均采用一次性满堂架。安装方法吊车起吊至安装位置上方，垂直缓慢放下，人工配合校正，紧固螺栓。③挡板门吊装根据热电烟气挡板门拆、装工程施工事宜，经工程部现场确定，对原施工完毕的挡板门进行拆除，在重新更换挡板门，由于该工程属高空作业，加之根据现场施工场地限制、施工时间较短，经过现场勘查，只能采用台25T吊车分4个作业小组同时施工，以确保施工安全，按编号讲分片将挡板门分片运至吊装地点，先吊装挡板门下半部分，人工穿钢丝绳，25T吊车将挡板门吊至安装位置正上方，用倒链牵引，将挡板拉至螺栓孔重合位置，挡板门与管道连接位置用螺栓固定，挡板门中间部分，及上半部分以此类推。最后连接伸缩节与挡板门。由于本工程工期较紧，为了在规定工期内完成工作内容，需24小时进行作业。3、安全措施1）、吊装工作除按施工规范要求进行施工外，还要遵守公司的有关安全规定和其它厂纪厂规。2）、在吊装前需在7个挡板门周搭设操作平台及护栏。3）、凡参加本工程的施工人员，均应熟悉起吊方法及本工程第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页内容，并按方案要求进行施工。4）、在施工过程中，施工人员必须具体分工，明确职责，在整个吊装过程中，要切实遵守现场秩序，服从命令，听从指挥，不得擅自离开工作岗位。5）、在吊装过程中有统一的指挥信号，参加施工的全体人员必须熟悉信号，以便各操作岗位动作协调一致。6）、吊装时，整个现场由总指挥调配，各岗位分指挥应正确执行总指挥的命令，做到传递信号迅速准确，并对自己的分...
