厂工程临时用电施工组织设计方案(DOC14页)VIP专享VIP免费

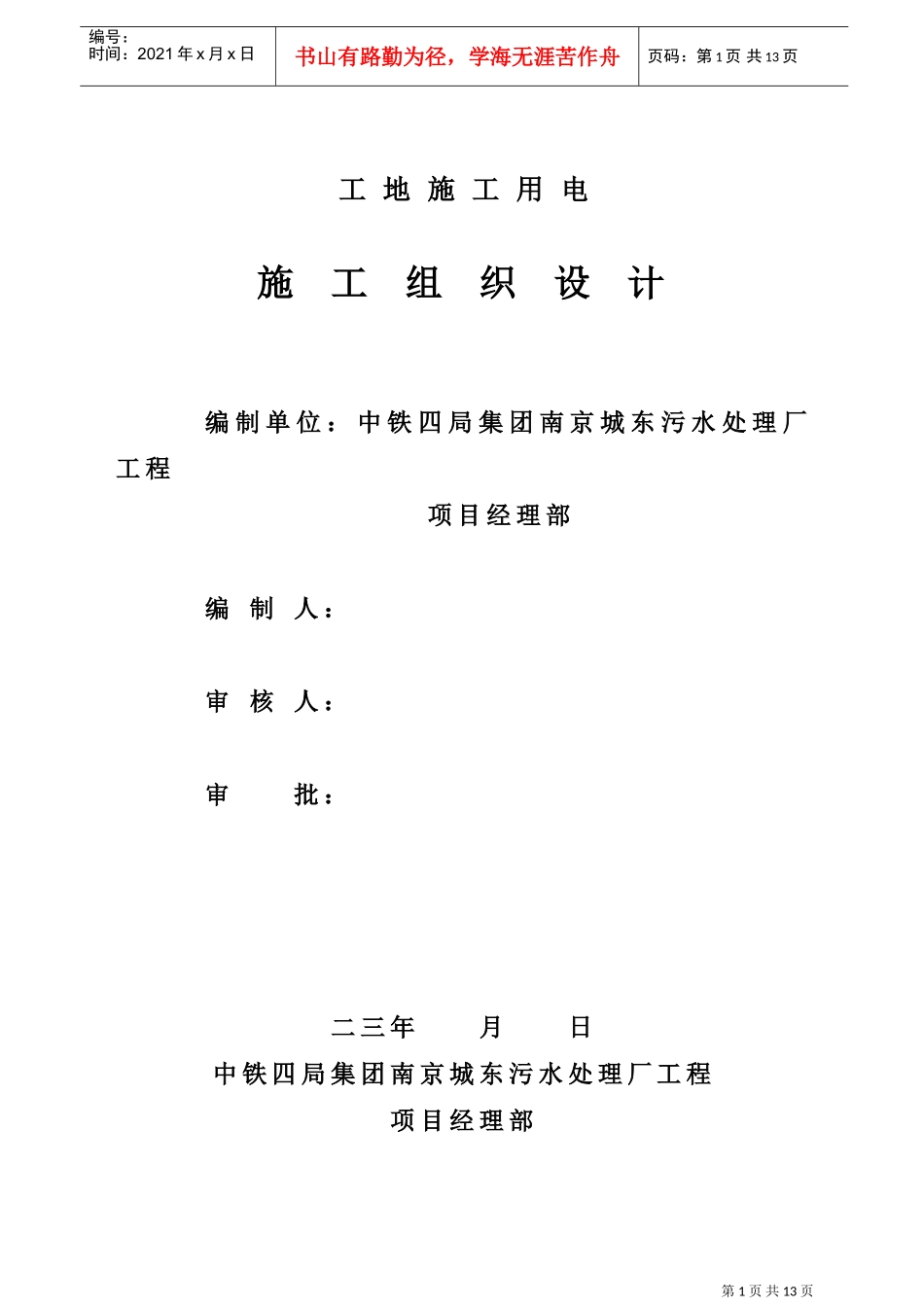

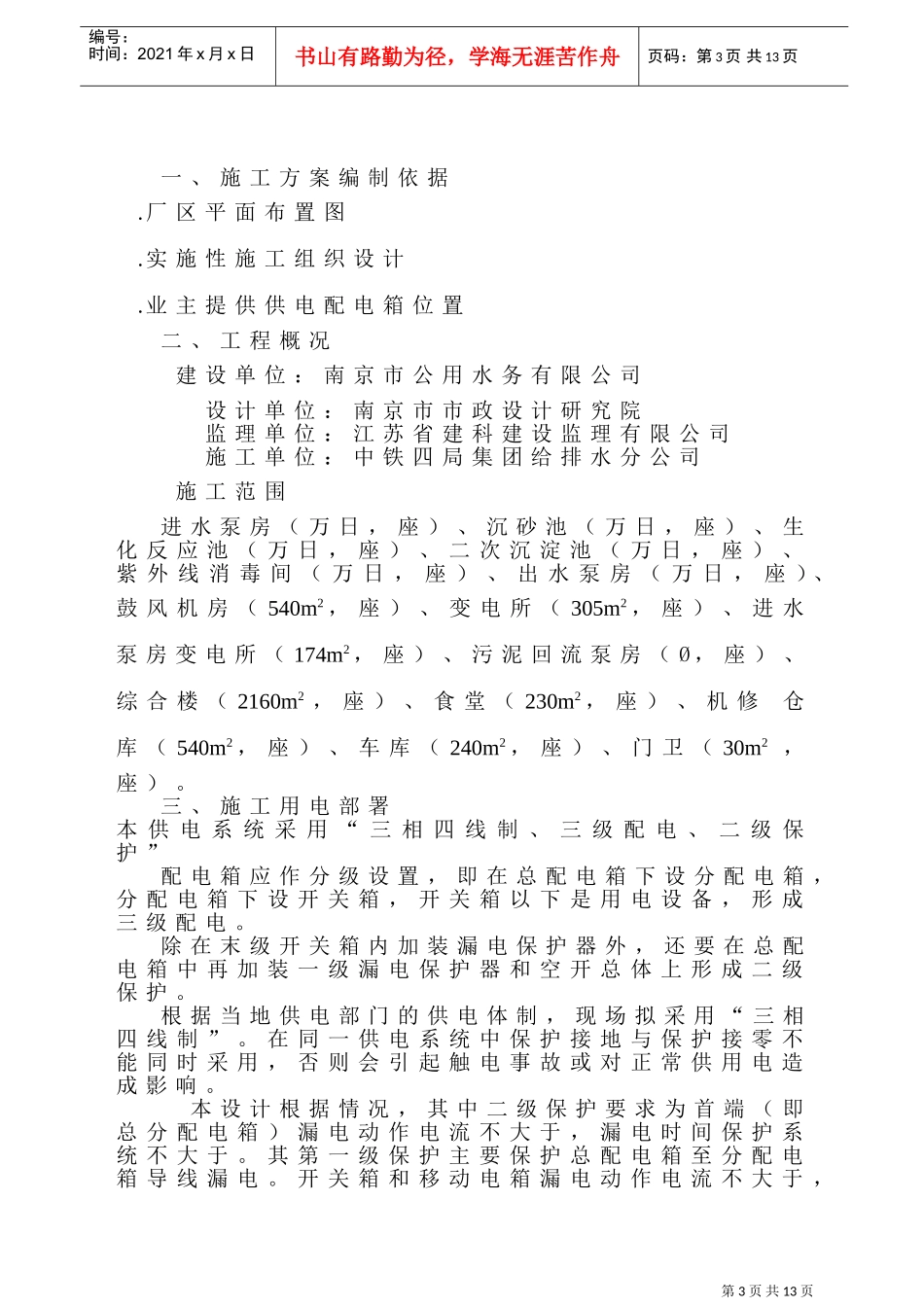

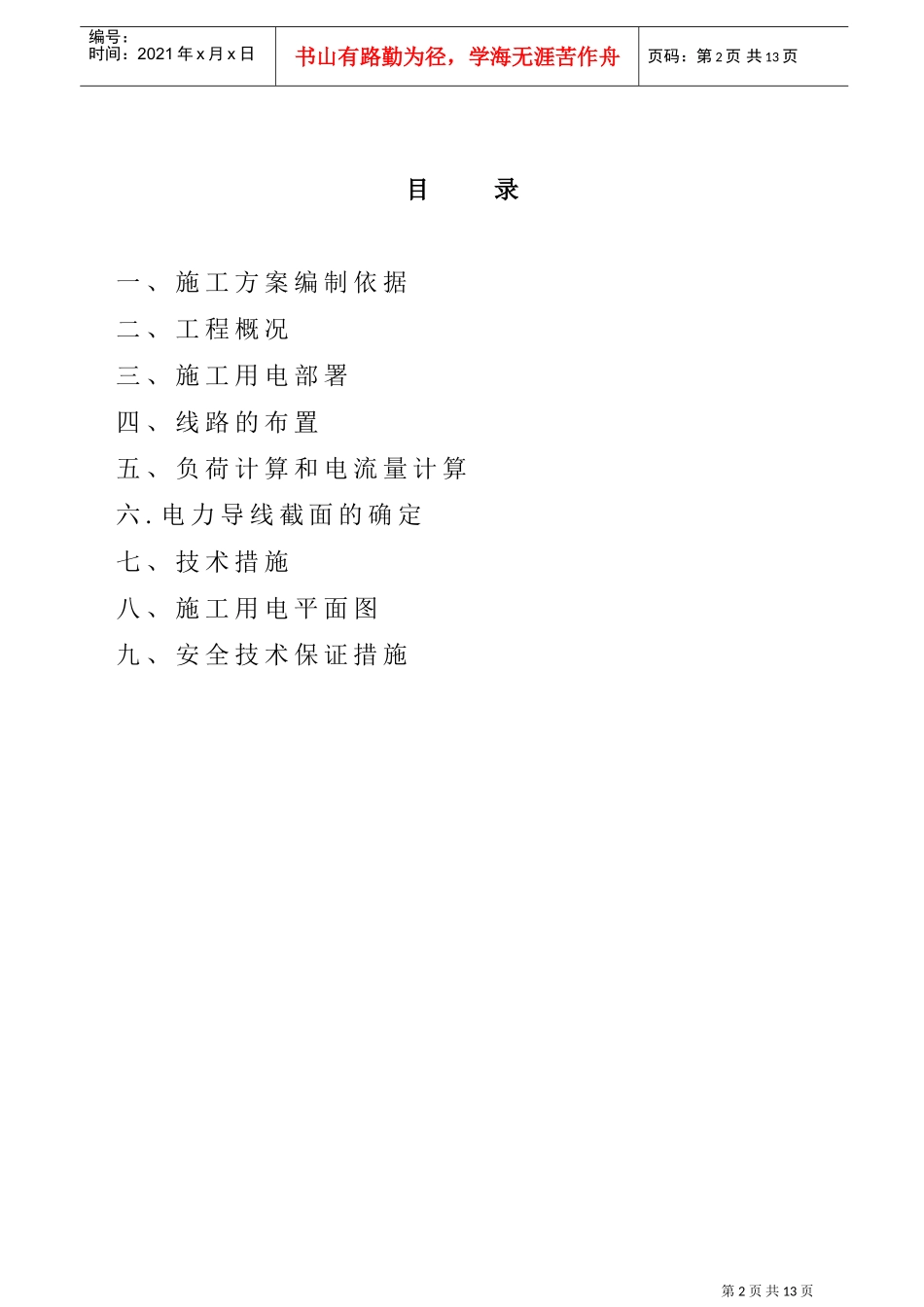

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页工地施工用电施工组织设计编制单位：中铁四局集团南京城东污水处理厂工程项目经理部编制人：审核人：审批：二三年月日中铁四局集团南京城东污水处理厂工程项目经理部第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页目录一、施工方案编制依据二、工程概况三、施工用电部署四、线路的布置五、负荷计算和电流量计算六.电力导线截面的确定七、技术措施八、施工用电平面图九、安全技术保证措施第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页一、施工方案编制依据.厂区平面布置图.实施性施工组织设计.业主提供供电配电箱位置二、工程概况建设单位：南京市公用水务有限公司设计单位：南京市市政设计研究院监理单位：江苏省建科建设监理有限公司施工单位：中铁四局集团给排水分公司施工范围进水泵房（万日，座）、沉砂池（万日，座）、生化反应池（万日，座）、二次沉淀池（万日，座）、紫外线消毒间（万日，座）、出水泵房（万日，座）、鼓风机房（540m2，座）、变电所（305m2，座）、进水泵房变电所（174m2，座）、污泥回流泵房（Ø，座）、综合楼（2160m2，座）、食堂（230m2，座）、机修仓库（540m2，座）、车库（240m2，座）、门卫（30m2，座）。三、施工用电部署本供电系统采用“三相四线制、三级配电、二级保护”配电箱应作分级设置，即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱以下是用电设备，形成三级配电。除在末级开关箱内加装漏电保护器外，还要在总配电箱中再加装一级漏电保护器和空开总体上形成二级保护。根据当地供电部门的供电体制，现场拟采用“三相四线制”。在同一供电系统中保护接地与保护接零不能同时采用，否则会引起触电事故或对正常供用电造成影响。本设计根据情况，其中二级保护要求为首端（即总分配电箱）漏电动作电流不大于，漏电时间保护系统不大于。其第一级保护主要保护总配电箱至分配电箱导线漏电。开关箱和移动电箱漏电动作电流不大于，第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页漏电时间保护系数不大于。漏电保护器选择一般有以下几个方面：①、型式的选择：优先选择电流动作型，纯电磁式漏电保护器，而不能选择电压动作型漏电保护器，以求有较高的可靠性。②、额定电流选择：漏电保护器的额定电流应不小于线路实际负荷电流。③、极数选择：若负荷为单相，则选用二极的；若负荷为三相三线，则选用三极的；若负荷为三相四线，则选用四极的漏电保护器。④、额定漏电动作电流的选择：动作电流（即灵敏度）的选择，为使漏电保护器在正常情况下不致误动作，动作电流应选择以上，一般可取（较低的动作电流即较高的灵敏度）。四、线路的布置由业主提供的低压动力线路的末端分别引出动力电线至构筑物附近及模板、钢筋加工棚处。在负荷最集中的地方设立分配电箱，每个分配电箱控制一部分负荷用电，在分配电箱下设开关箱，开关箱配置保证“一机一闸一漏”，在各级配电箱内安装各类必须的电气元件，如空开、闸刀开关、漏电保护器等。架空裸导线间的最小距离：，档距在40m以下，水平间距为0.3m，垂直排列为0.6m。室内外配线导线间的最小距离：固定点米以内，其最小间距为米。导线对地面构筑物的最小距离：导线跨越建筑物时米，距地面最小距离不应小于米。五、负荷计算和电流量计算.施工机具用电量统计（见表）施工机具用电量统计表表序号名称功率（容量）数量(台)型号备注钢管弯曲机恒温干燥箱第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页交流弧焊机*250A*对焊机**砼配料机砼搅拌机钢筋弯曲机钢筋切割机3G电锯台式多用钻床-2A套丝器木工刨床潜水泵照明镝灯第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页振动器其他照明.负荷计算确定设备容量①、长期连续工作制：设备的“”值为铭牌的额定容量（）。②、短期工作制：设备容量为铭牌上的额定值（）。③、反复...
