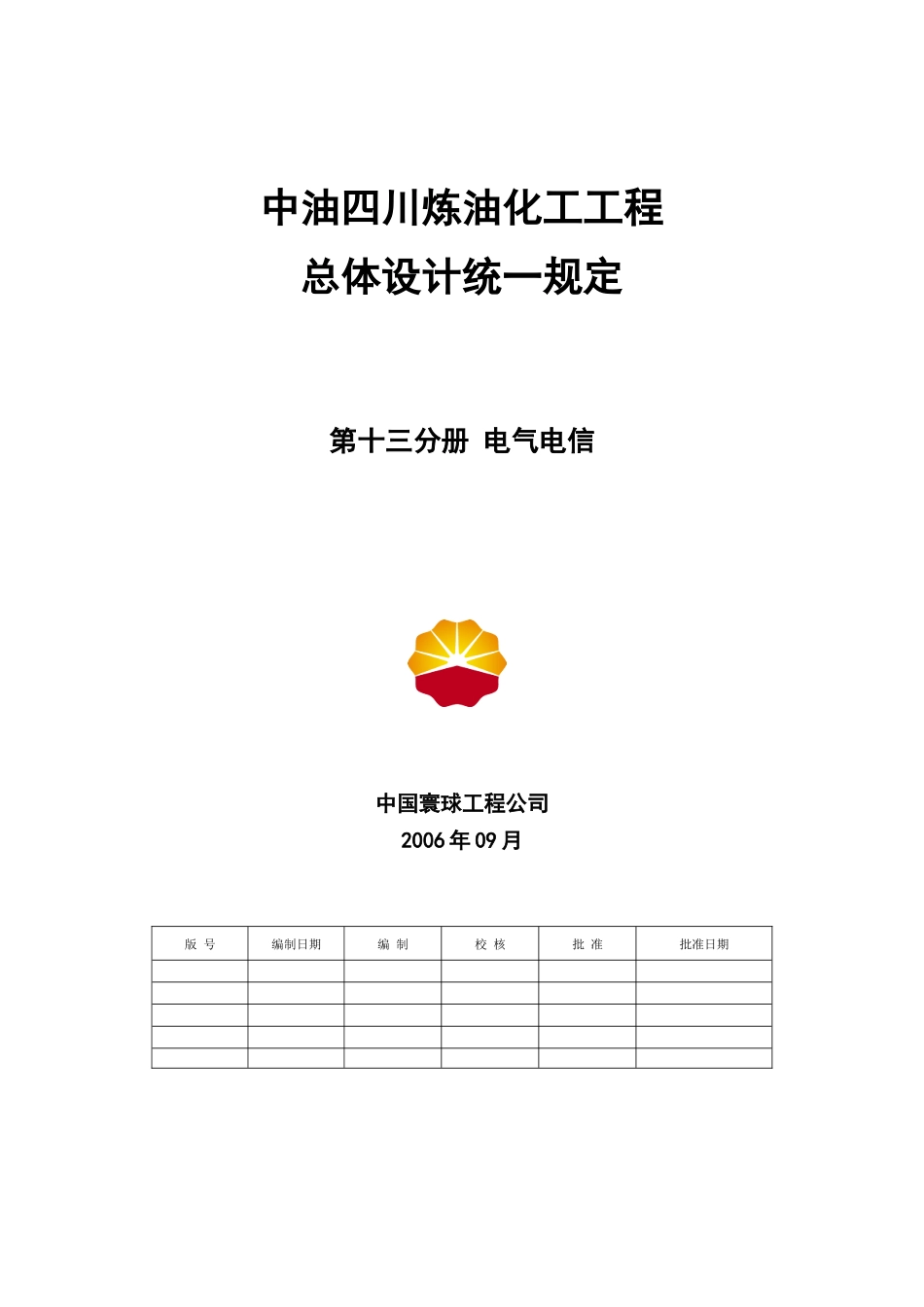

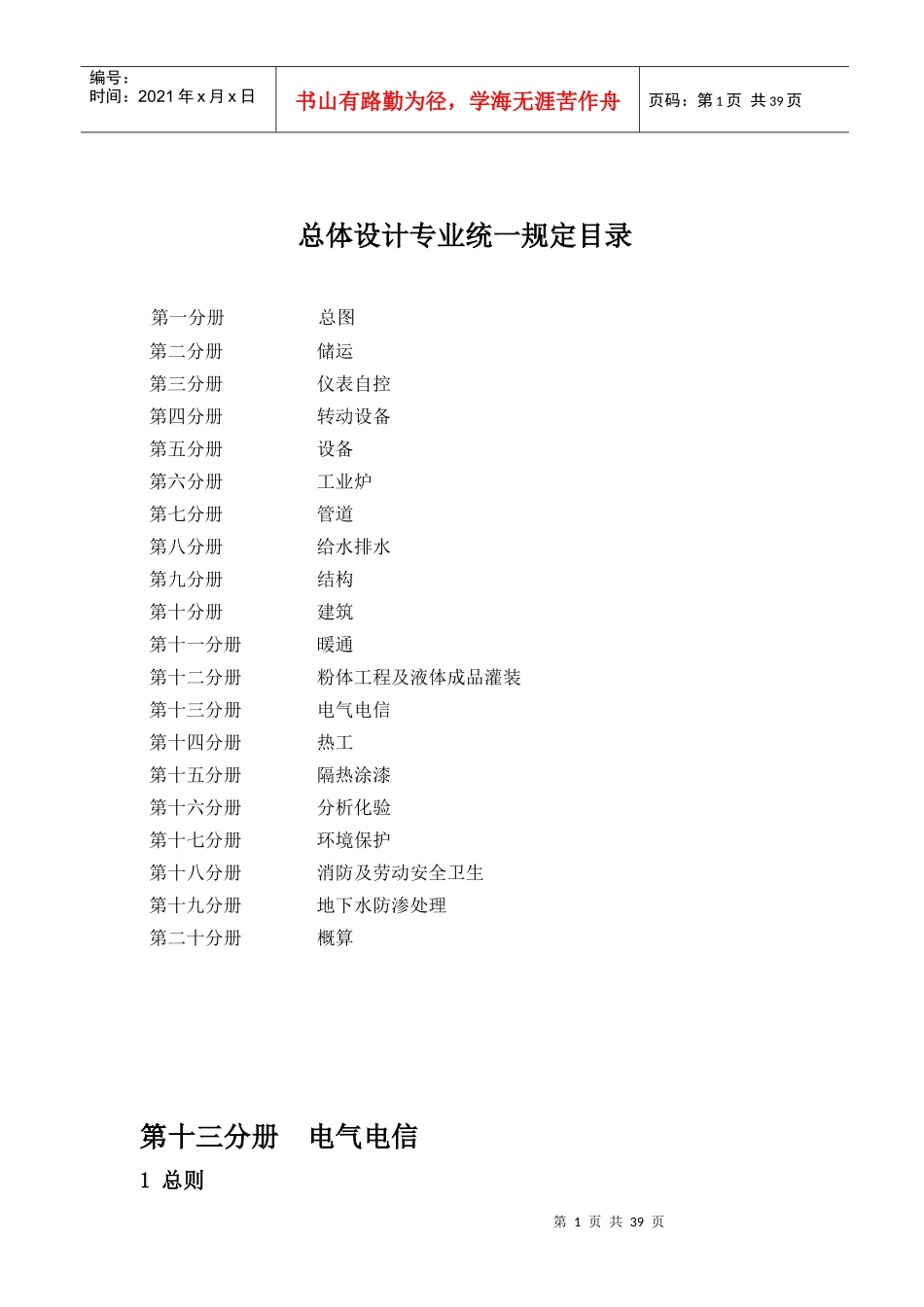

中油四川炼油化工工程总体设计统一规定第十三分册电气电信中国寰球工程公司2006年09月版号编制日期编制校核批准批准日期第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页总体设计专业统一规定目录第一分册总图第二分册储运第三分册仪表自控第四分册转动设备第五分册设备第六分册工业炉第七分册管道第八分册给水排水第九分册结构第十分册建筑第十一分册暖通第十二分册粉体工程及液体成品灌装第十三分册电气电信第十四分册热工第十五分册隔热涂漆第十六分册分析化验第十七分册环境保护第十八分册消防及劳动安全卫生第十九分册地下水防渗处理第二十分册概算第十三分册电气电信1总则第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页1.1目的为统一本专业在工程设计工作中的设计原则、设计标准，统一设计文件的内容深度，特制定本规定。1.2适用范围本规定适用于中国石油四川1000万吨/年炼油和80万吨/年乙烯工程范围内各装置院专业设计文件的编制。本工程的设计承包商（装置设计院）均应执行本规定。本规定若有不完善之处，可参照执行相关的国家、行业及公司内部的标准、规范和规定，同时本规定将不断加以补充、完善和修改。本规定执行过程中，当出现下列情况时各设计承包商（装置设计院）有义务提出修改或补充的建议，经总体院确认后生效：1）完善或修订某条款时；2）执行指定规范产生矛盾时；3）遇特殊情况不能执行某条款时。当行业设计院必须采用行业标准、规范或习惯做法时，经总体院确认，不与本规定产生矛盾时，方可使用。1.3设计深度总体设计参照中国石油化工总公司《石油化工大型建设项目总体设计内容规定》（SHSG-050-98）的行业规定执行。基础设计（初步设计）参照中国石油化工集团公司《石油化工装置基础设计内容规定》（SHSG-033-2003）的行业规定执行。详细设计参照中国石油化工集团公司《石油化工装置详细设计内容规定》（SHSG-053-2003）的行业规定执行。2.项目概况中国石油和成都市合资在四川省成都市彭州石化基地建设1000万吨/年炼油与80万吨/年乙烯项目,炼油装置将负责提供乙烯装置的第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页裂解原料,同时生产200万吨/年汽油、360万吨/年柴油和50万吨/年航空煤油，项目将按照炼化一体化的方式建设。1000万吨/年炼油部分（以下简称炼油区）由中国石油华东规划设计院编制可行性研究报告。目前确定按下列生产装置编制1000万吨/年炼油的可行性研究报告:1．1000万吨/年常减压蒸馏装置2．300万吨/年渣油加氢脱硫装置3．220万吨/年蜡油加氢裂化装置4．350万吨/年柴油加氢装置5．230万吨/年催化裂化装置6．60万吨/年气体分馏装置7．17万吨/年MTBE装置8．6万吨/年丁烯-1装置9．130万吨/年直馏石脑油加氢装置10．200万吨/年连续重整装置11．60万吨/年芳烃抽提装置12．60万吨/年对二甲苯装置13．20万吨/年聚丙烯装置14．6万吨/年制硫装置15．7万吨/年制氢装置以及配套的辅助工程和公用工程设施。80万吨/年乙烯部分（以下简称化工区）的可行性研究报告已经于2005年12月13日得到国家发改委的正式批准，主要装置组成如下：1．80万吨/年乙烯装置（含35万吨/年汽油加氢装置）2．35万吨/年芳烃抽提装置3．15万吨/年丁二烯抽提装置4．30万吨/年线性低密度聚乙烯装置5．30万吨/年高密度聚乙烯装置6．36万吨/年EO/EG装置7．21/8万吨/年丁辛醇装置（包括14万吨/年合成气）8．16/20万吨/年丙烯酸及酯装置第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页9．18/11万吨/年苯酚丙酮装置10．13万吨/年双酚A装置11．15万吨/年顺丁橡胶装置以及配套的辅助工程和公用工程设施。详见一体化工程装置编号和主项表3设计基础数据3.1厂区基础资料厂区气象条件、工程地质条件、水文地质条件、大件运输条件、总平面及界区定义图等参见项目厂区基础资料文件，文件编号4013-000-PMT-SP-10101~10105。3.2专业基础数据名称数据用途极端最高温度（℃）36.9只对可靠性要求很高的装置...
