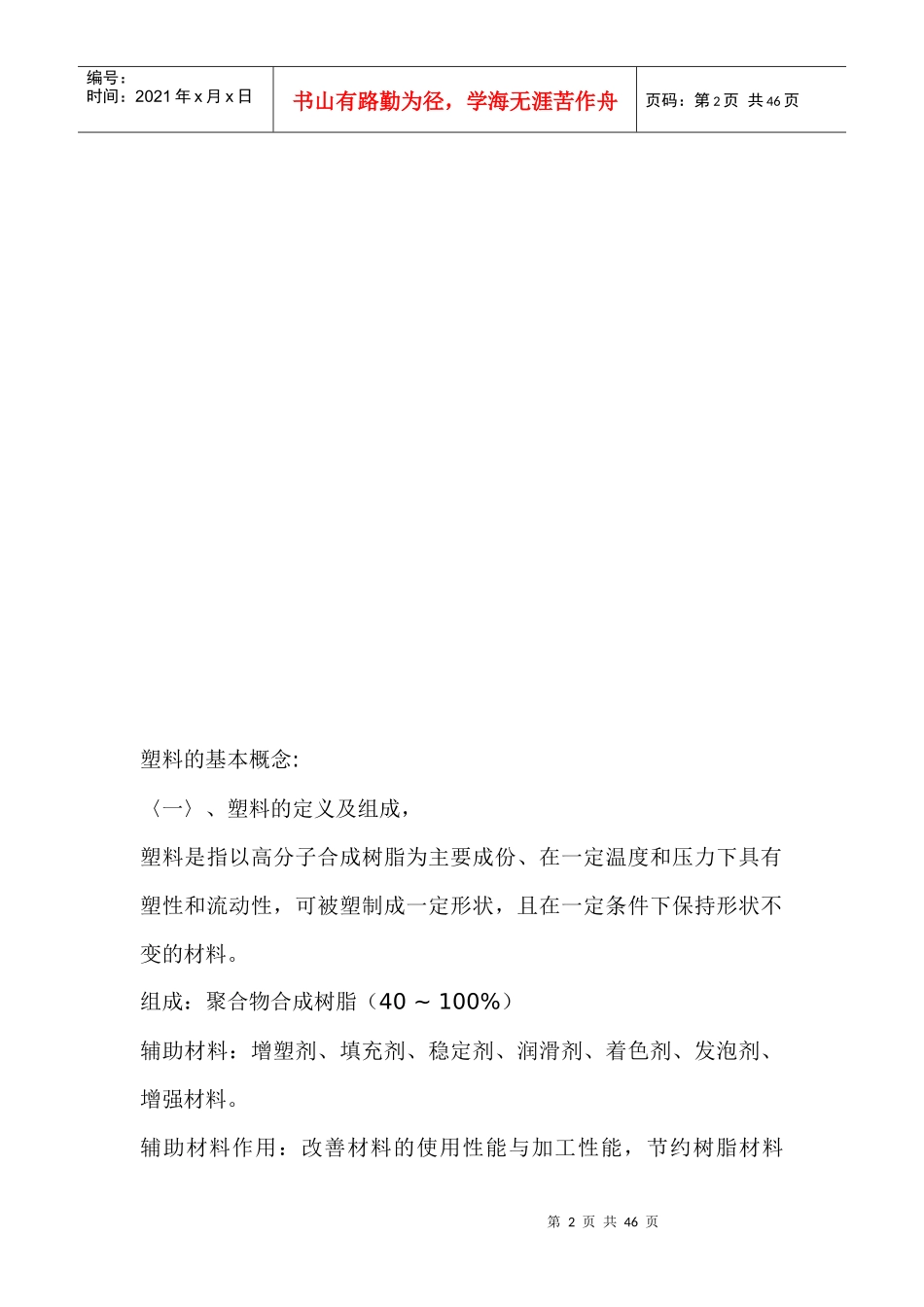

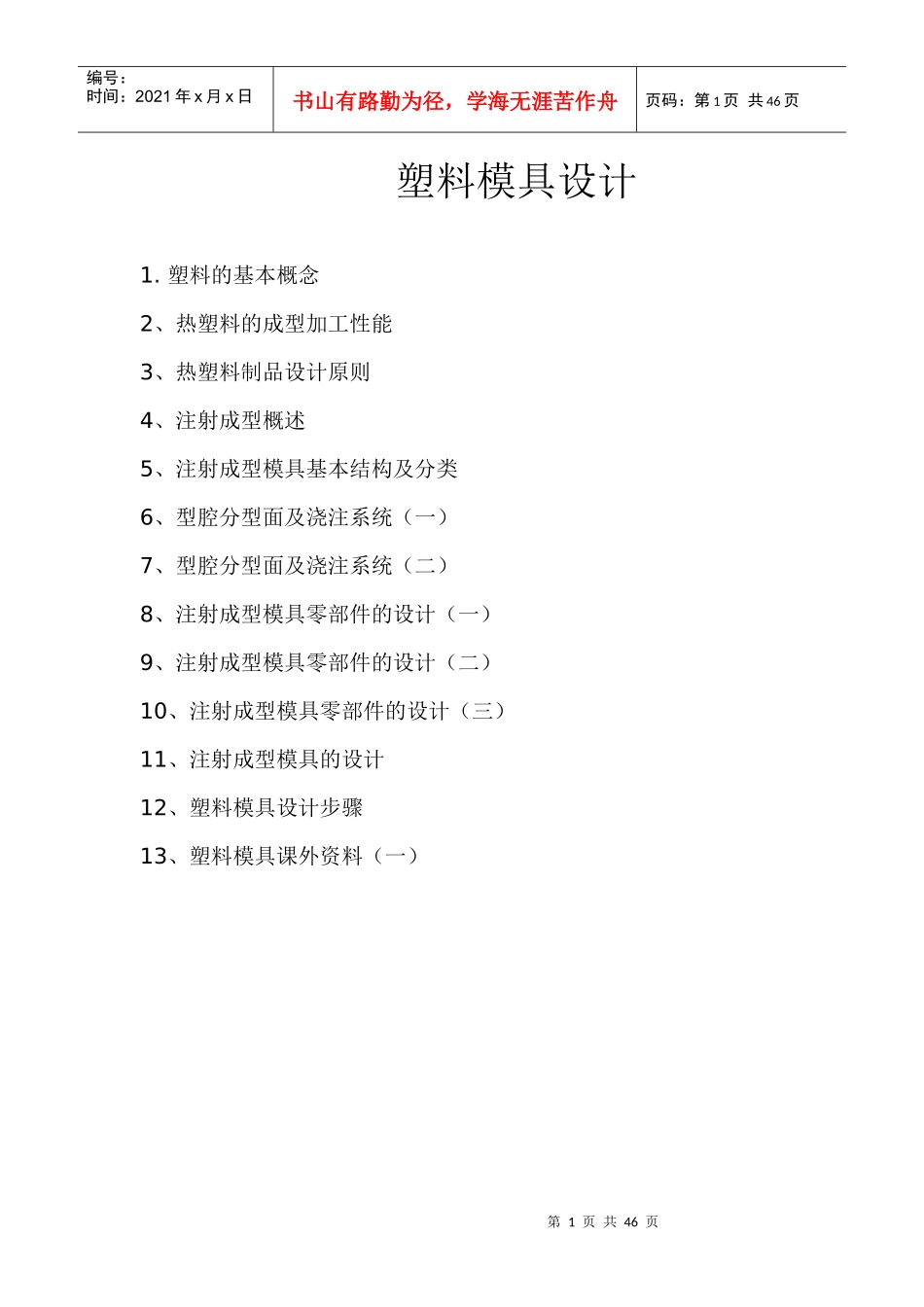

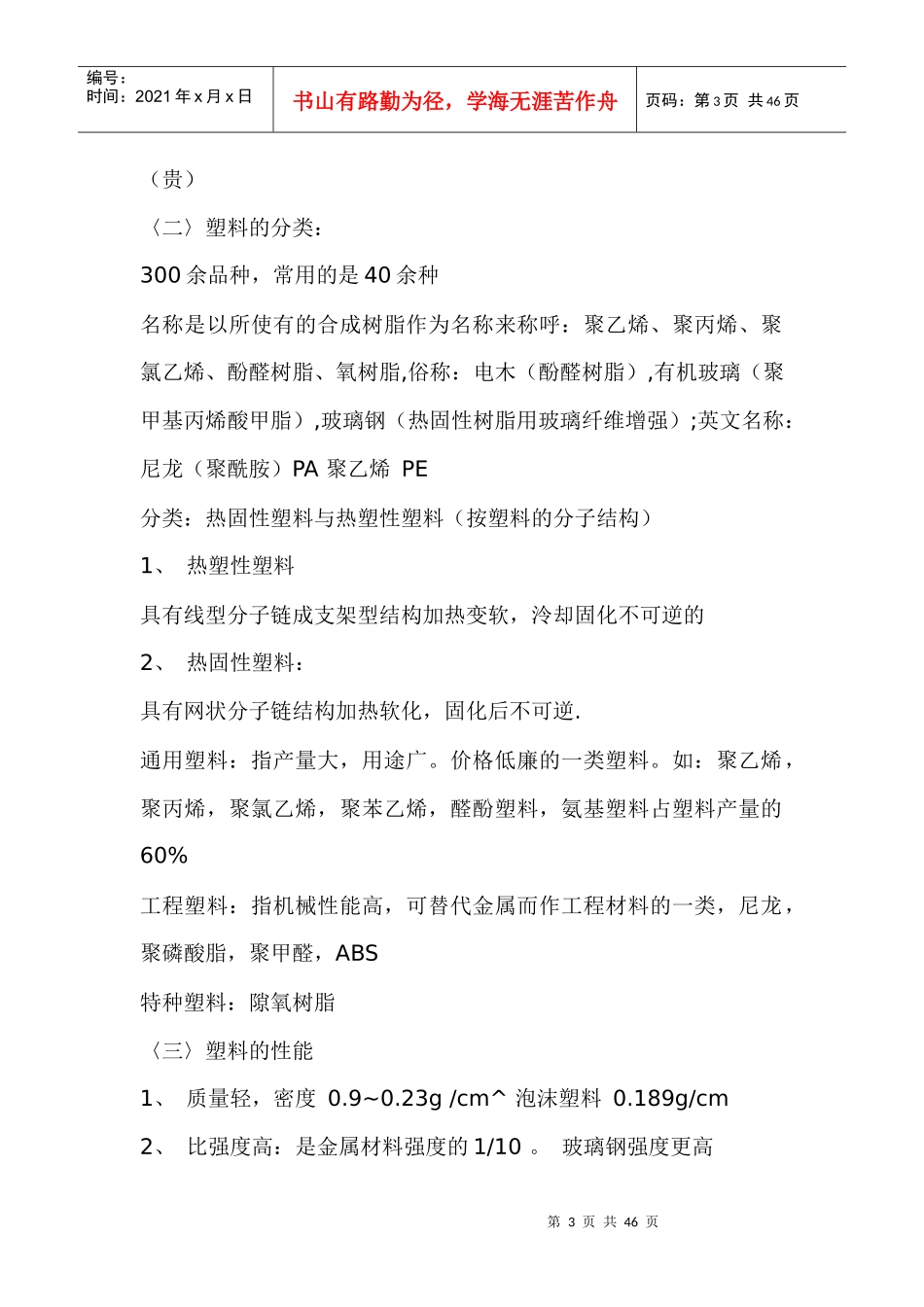

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页塑料机械、塑料模具设计计教1.塑料的基本概念2、热塑料的成型加工性能3、热塑料制品设计原则4、注射成型概述5、注射成型模具基本结构及分类6、型腔分型面及浇注系统（一）7、型腔分型面及浇注系统（二）8、注射成型模具零部件的设计（一）9、注射成型模具零部件的设计（二）10、注射成型模具零部件的设计（三）11、注射成型模具的设计12、塑料模具设计步骤13、塑料模具课外资料（一）塑料模设计教程第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页塑料的基本概念:〈一〉、塑料的定义及组成，塑料是指以高分子合成树脂为主要成份、在一定温度和压力下具有塑性和流动性，可被塑制成一定形状，且在一定条件下保持形状不变的材料。组成：聚合物合成树脂（40~100%）辅助材料：增塑剂、填充剂、稳定剂、润滑剂、着色剂、发泡剂、增强材料。辅助材料作用：改善材料的使用性能与加工性能，节约树脂材料第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页（贵）〈二〉塑料的分类：300余品种，常用的是40余种名称是以所使有的合成树脂作为名称来称呼：聚乙烯、聚丙烯、聚氯乙烯、酚醛树脂、氧树脂,俗称：电木（酚醛树脂）,有机玻璃（聚甲基丙烯酸甲脂）,玻璃钢（热固性树脂用玻璃纤维增强）;英文名称：尼龙（聚酰胺）PA聚乙烯PE分类：热固性塑料与热塑性塑料（按塑料的分子结构）1、热塑性塑料具有线型分子链成支架型结构加热变软，泠却固化不可逆的2、热固性塑料：具有网状分子链结构加热软化，固化后不可逆.通用塑料：指产量大，用途广。价格低廉的一类塑料。如：聚乙烯，聚丙烯，聚氯乙烯，聚苯乙烯，醛酚塑料，氨基塑料占塑料产量的60%工程塑料：指机械性能高，可替代金属而作工程材料的一类，尼龙，聚磷酸脂，聚甲醛，ABS特种塑料：隙氧树脂〈三〉塑料的性能1、质量轻，密度0.9~0.23g/cm^泡沫塑料0.189g/cm2、比强度高：是金属材料强度的1/10。玻璃钢强度更高第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页3、化学稳定性好4、电气绝缘性能优良5、绝热性好6、易成型加工性，比金属易7、不足：强度，刚度不如金属，不耐热。100C以下热膨胀系数大，易蠕变，易老化。热塑性塑料成型加工性能：〈一〉吸湿性：吸水的（ABS.尼龙，有机中玻璃）懦水的（聚乙烯）含水量大，易起泡，需干燥。〈二〉塑料物态：1、玻璃态：一般的塑料状态TG高于室温。2、高弹态：温度商于TG，高聚物变得像橡胶那样柔软，有弹性。3、粘流态：沾流化温度以上，高聚物相继出现塑料流动性与粘性液体流动区移，塑料成型加工就在材料的粘流态进引。〈三〉流动性：塑料在一定温度压力作用下，能够充分满模具型腔各部分的性能，称作流动性。流动性差，注射成型时需较大的压力；流动性太好，容易发生流涎及造成制件溢边。〈四〉流变性：高聚物在外加作用下产生流动性与变形的性质叫流第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页变性。牛顿型流体与非牛顿型流体。牛顿流体：主要取决于（流变形为）剪切应力，剪切速率和绝对粘度，低分子化合物的液体或溶液流体属于牛顿流体。大多数高聚物熔体在成型过程中表现为非牛顿流体。〈五〉结晶性：冷凝时能否结晶。无定型塑料与结晶型塑料。结晶型：尼龙，聚丙烯，聚乙烯，无定型塑料：ABS〈六〉热敏性与水敏性。〈七〉相熔性：熔融状态下，两种塑料能否相熔到一起，不能则会分层，脱皮。〈八〉应力开裂及熔体破裂。〈九〉热性能及冷却速度。〈十〉分子定向（取向）。〈十一〉收缩性。〈十二〉毒性，刺激性，腐蚀性。热塑料制品设计原则一、尺寸，精度及表面精粗糙度〈一〉尺寸尺寸主要满足使用要求及安装要求，同时要考虑模具的加工制造，设备的性能，还要考虑塑料的流动性。第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页〈二〉精度影...
