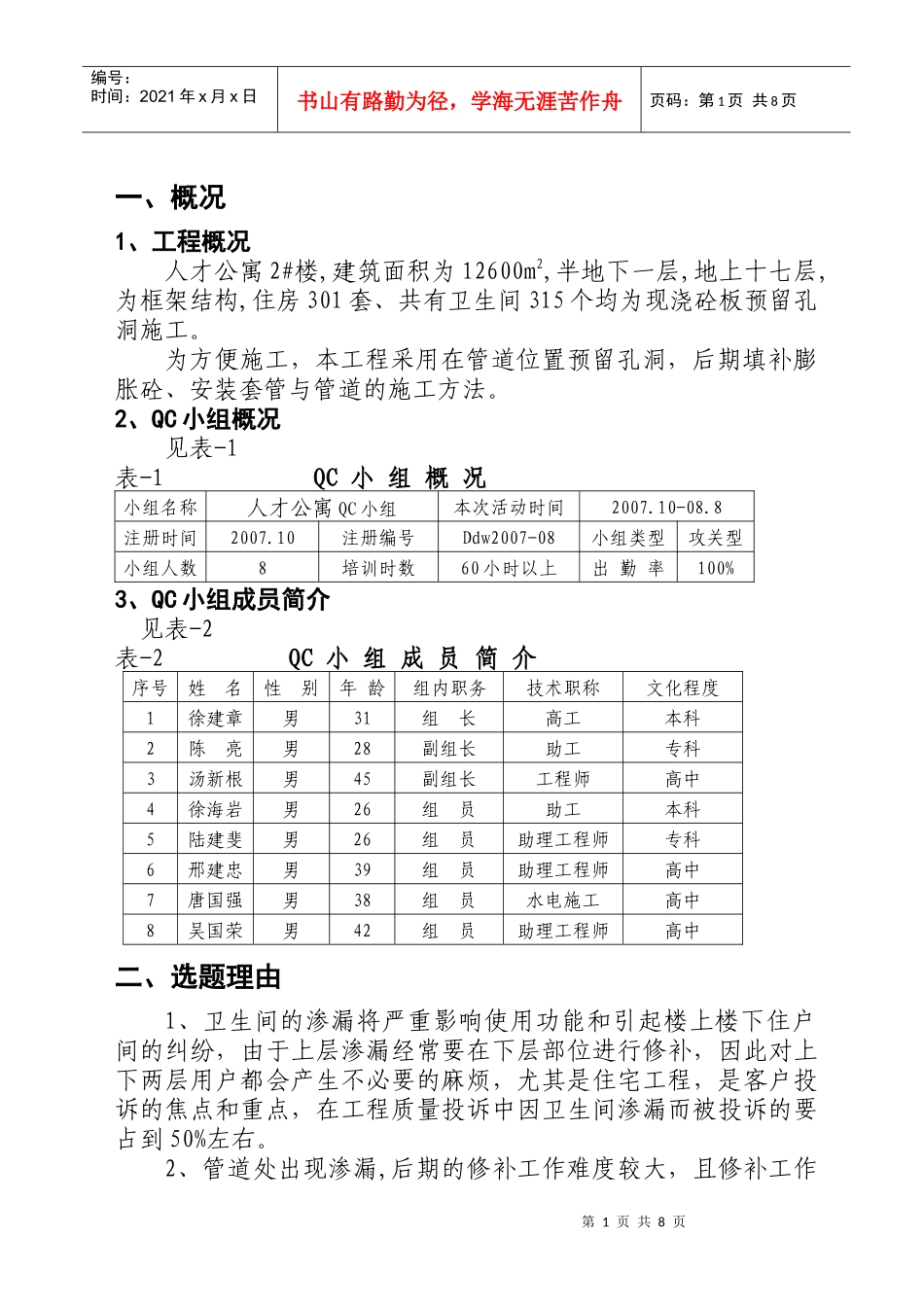

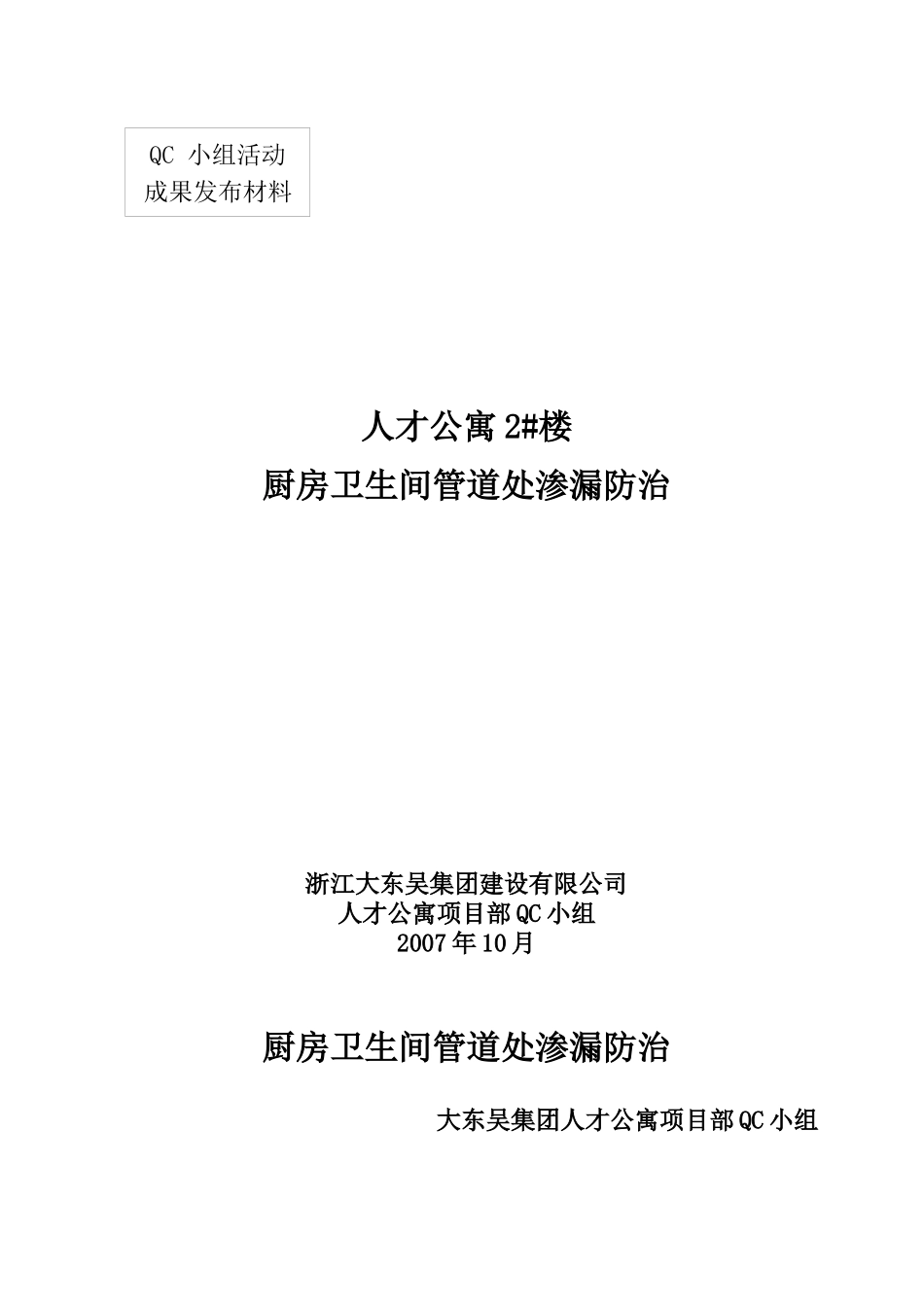

人才公寓2#楼厨房卫生间管道处渗漏防治浙江大东吴集团建设有限公司人才公寓项目部QC小组2007年10月厨房卫生间管道处渗漏防治大东吴集团人才公寓项目部QC小组QC小组活动成果发布材料第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、概况1、工程概况人才公寓2#楼,建筑面积为12600m2,半地下一层,地上十七层,为框架结构,住房301套、共有卫生间315个均为现浇砼板预留孔洞施工。为方便施工，本工程采用在管道位置预留孔洞，后期填补膨胀砼、安装套管与管道的施工方法。2、QC小组概况见表-1表-1QC小组概况小组名称人才公寓QC小组本次活动时间2007.10-08.8注册时间2007.10注册编号Ddw2007-08小组类型攻关型小组人数8培训时数60小时以上出勤率100%3、QC小组成员简介见表-2表-2QC小组成员简介序号姓名性别年龄组内职务技术职称文化程度1徐建章男31组长高工本科2陈亮男28副组长助工专科3汤新根男45副组长工程师高中4徐海岩男26组员助工本科5陆建斐男26组员助理工程师专科6邢建忠男39组员助理工程师高中7唐国强男38组员水电施工高中8吴国荣男42组员助理工程师高中二、选题理由1、卫生间的渗漏将严重影响使用功能和引起楼上楼下住户间的纠纷，由于上层渗漏经常要在下层部位进行修补，因此对上下两层用户都会产生不必要的麻烦，尤其是住宅工程，是客户投诉的焦点和重点，在工程质量投诉中因卫生间渗漏而被投诉的要占到50%左右。2、管道处出现渗漏,后期的修补工作难度较大，且修补工作第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页将影响楼下住户的装修和使用。本工程是开发区管委会下高层人才使用的单元套件，直接影响各住户对工程质量的高端投诉。3、本次QC小组活动的目的是为了有效保证卫生间管道处不出现渗漏现象，避免竣工后出现投诉、并为以后其他住宅工程施工积累经验。三、现状调查人才公寓有1#、2#楼两栋高层组成，结构基本一致，1#楼在07年7月开工，因此本次ＱＣ小组成立之时，1#楼已经结顶进入装修阶段，1#楼在施工过程中产生了卫生间渗漏水现象，经检查主要位于管道口部位，因此成员对1#楼第2～8层的卫生间,进行了检查分析,找出影响卫生间管道处渗漏的几个因素,其统计见表-3。由排列图可知,使卫生间管道处产生渗漏的主要因素是套管外围与砼结合处产生渗漏。四、设定目标值第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页表-3影响防水质量因素统计表序号质量问题频数频率（%）累计频率（%）1管道外围砼处渗漏1571.4370.62套管与管道处产生渗漏419.0591.483套管损坏产生渗漏29.52100制表人:陈亮根据统计表,作排列图，见图-1通过QC小组活动,不合格率控制见表-4表-4每百点不合格率目标值序号质量问题目标值活动前活动后1套管外围渗漏1522套管与管道处产生渗漏403套管损坏产生渗漏20制表人:陈亮五、可行性论证1、本QC小组技术力量较强，由公司技术主管、质安科及项目经理、项目质量员、施工员以及水电班组成员共同成立小组;2、2#楼和1#楼结构一致，且两栋楼有时间差在1#楼中出现问题，可以在2#楼中纠正。前期部分施工积累了一定的经验;3、本课题得到集团公司及业主的大力配合。六、原因分析用因果分析图法对套管外围渗漏的末端因素进行分析，具体见图-2。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页七、要因确认套管外围渗漏的15个末端因素，小组成员逐一对其进行了现场调查分析和确认要因，见表-5。要因确认表-5序号末端因素确认方法确认情况是否要因确认人1部分操作人员无经验现场调查部分操作人员对孔洞砼填补无施工经验是唐国强2操作人员质量意识不够现场调查项目经理对全体操作者进行了质量意识教育，使他们意识到卫生间出现渗漏的危害性否邢建忠3技术交底不彻底现场调查项目工程师向班组长交底,班组长向全体操作工交底否陆建斐4质量检查不负责现场调查质检员对每道工序均及时详细的检查,严格执行上道工序不合格不得进行下道工序的施工的原则否吴国荣5砼养护现场现场检查砼浇筑后能在规定时间...
