吸尘器安规知识VIP免费

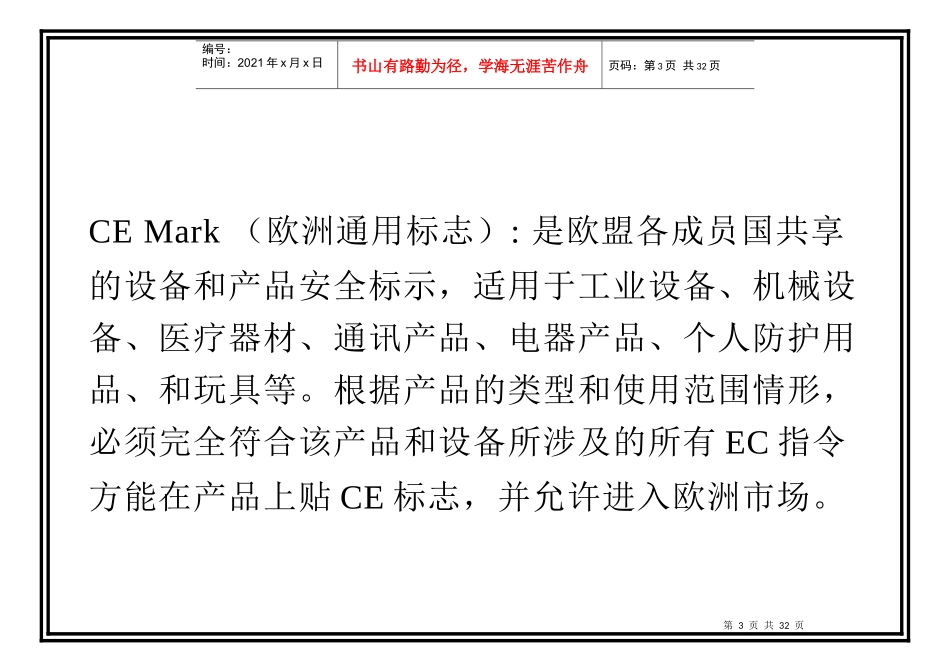

内部安规教育训练教材第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页第一章安规标志基本认识1.1安规分类：GS(德国安全认证标志):适用于与人体直接接触的家电产品、音响设备、灯具、电动工具、通讯产品、办公设备、玩具、机械产品、健身器材等。UL(美国安全认证标志):产品范围同GS标志。第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页CEMark（欧洲通用标志）:是欧盟各成员国共享的设备和产品安全标示，适用于工业设备、机械设备、医疗器材、通讯产品、电器产品、个人防护用品、和玩具等。根据产品的类型和使用范围情形，必须完全符合该产品和设备所涉及的所有EC指令方能在产品上贴CE标志，并允许进入欧洲市场。第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页EMC(电磁兼容性):所有在欧盟市场销售的电器产品，其本身所产生的电磁干扰(EMI)，不得超过一定的标准，以免影响其它产品的正常运作，同时，电器产品本身亦需要有一定的抗干扰能力(EMS)，以便在一般电磁环境下能正常使用。第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页LVD(低电压指令):是针对工作电压在AC50V至1000V之间、DC75V至1500V之间的电器产品，要求其符合一定的电器安全要求。例如:绝缘距离要求、耐高压要求、抗燃性要求、温升限制、关键零组件的使用，寿命及异常情形测试等。CE是强制性的要求，一方面要求EMC，另一方第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页面又要求LVD。所有销往欧盟的产品都必须标示CEMark。第二章欧洲及北美洲家用电器产品安全标准常见问题讨论2.1欧、美所用之安规标准:2.1.1欧洲安规标准:EN60335-1电器家电规范通规，另依机种有:第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共32页马达类:EN60335-2-14电暖器:EN60335-2-30电烤炉:EN60335-2-6、EN60335-2-9油炸锅:EN60335-2-13吸尘器:EN60335-2-2碎纸机:EN60950第8页共32页第7页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共32页2.1.2美国UL安规标准:马达类食物处理机:UL982热风扇:UL1278电热类产品:UL1026电风扇:UL507加拿大(CSA):CSA22.2、NO.195、NO.64第9页共32页第8页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共32页2.2产品的分类:2.2.1欧洲标准依对抗电击危险的分类:CLASSI:接地之产品。CLASSII:双重绝缘之产品。CLASSIII:安全特低电压之产品(电压低于第10页共32页第9页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共32页42V以下)。2.2.2北美洲标准ANSI/UL和CSA:大部分没有强制必须接地，少数标准要求必须双重绝缘。3.1结构上之要求:3.1.1沿面及空间距高之不足:第11页共32页第10页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共32页带电(导电)部分:北美洲标准之间距要求较少，大都数为2.4mm或3.2mm。欧规EN60335标准则要求，CLASSIA至少4/3mm(4表示沾面，3表示空间)，CLASSII至少8/8mm。马达:转子线圈(漆包线)和夕钢片的间距不可少于2mm间距，碳刷及导电焊片或金属碳刷架，整流器(换向器)等和托架间距必须大于4mm以上，碳刷粉屑会影响沿面，空间之距高，绝缘纸、契纸设计不当也会影响沿面空间之距高。产品外壳之开孔及缝隙必须注意其构造及尺寸大小，不当之设计会影响沿面空间之距离(对带电部第12页共32页第11页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共32页大于8mm，线材4mm)。内配线之固定位置与开孔及缝隙之间距必须大于4mm以上，否则加绝缘套管，若碰触到马达线圈，夕铜片，托架等必须加套绝缘耐热套管。3.2内配线之固定不良，尤其一般焊锡接点必须加上额外之固定或勾焊，且须予束带固定之。第13页共32页第12页共32页编号...
