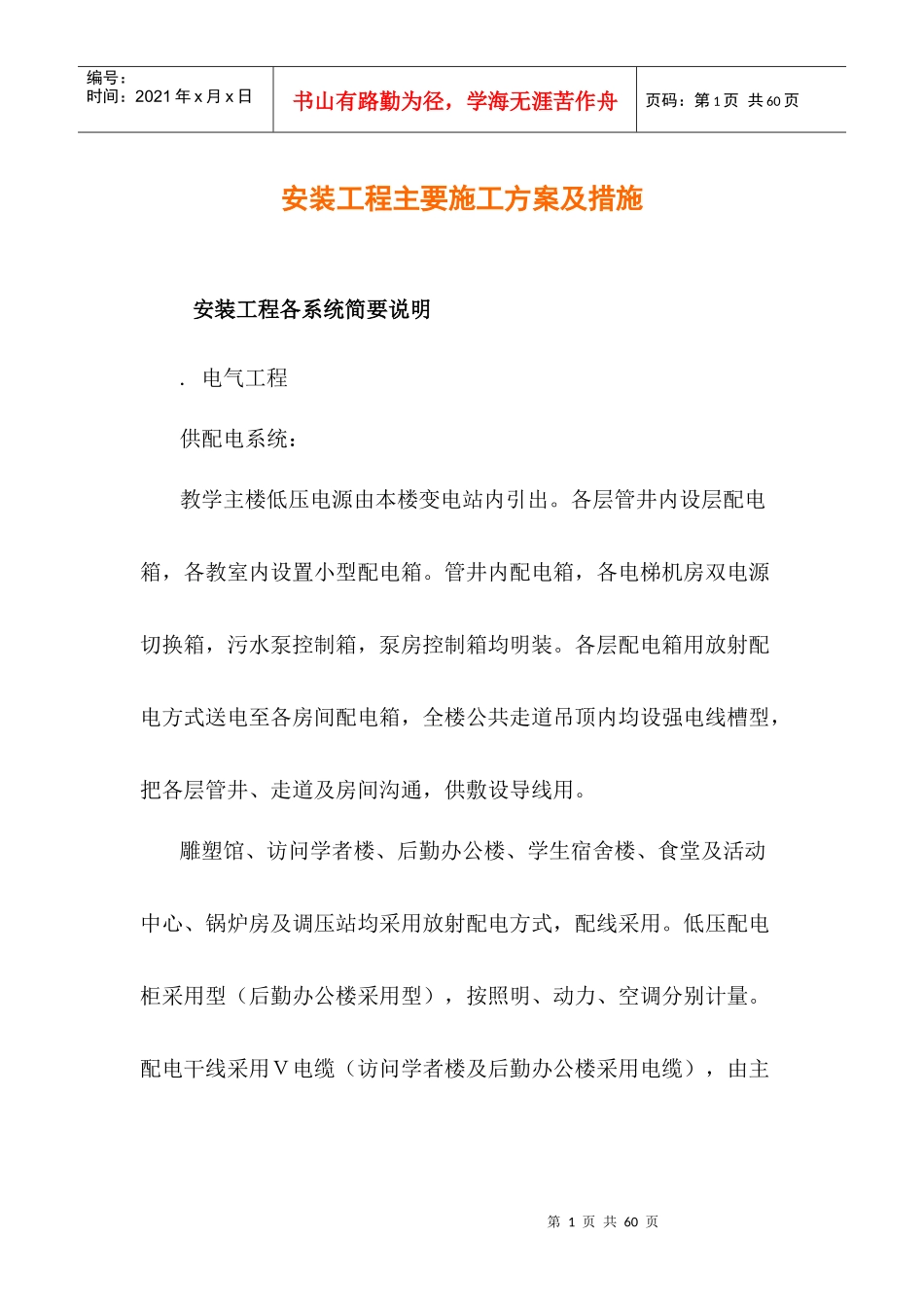

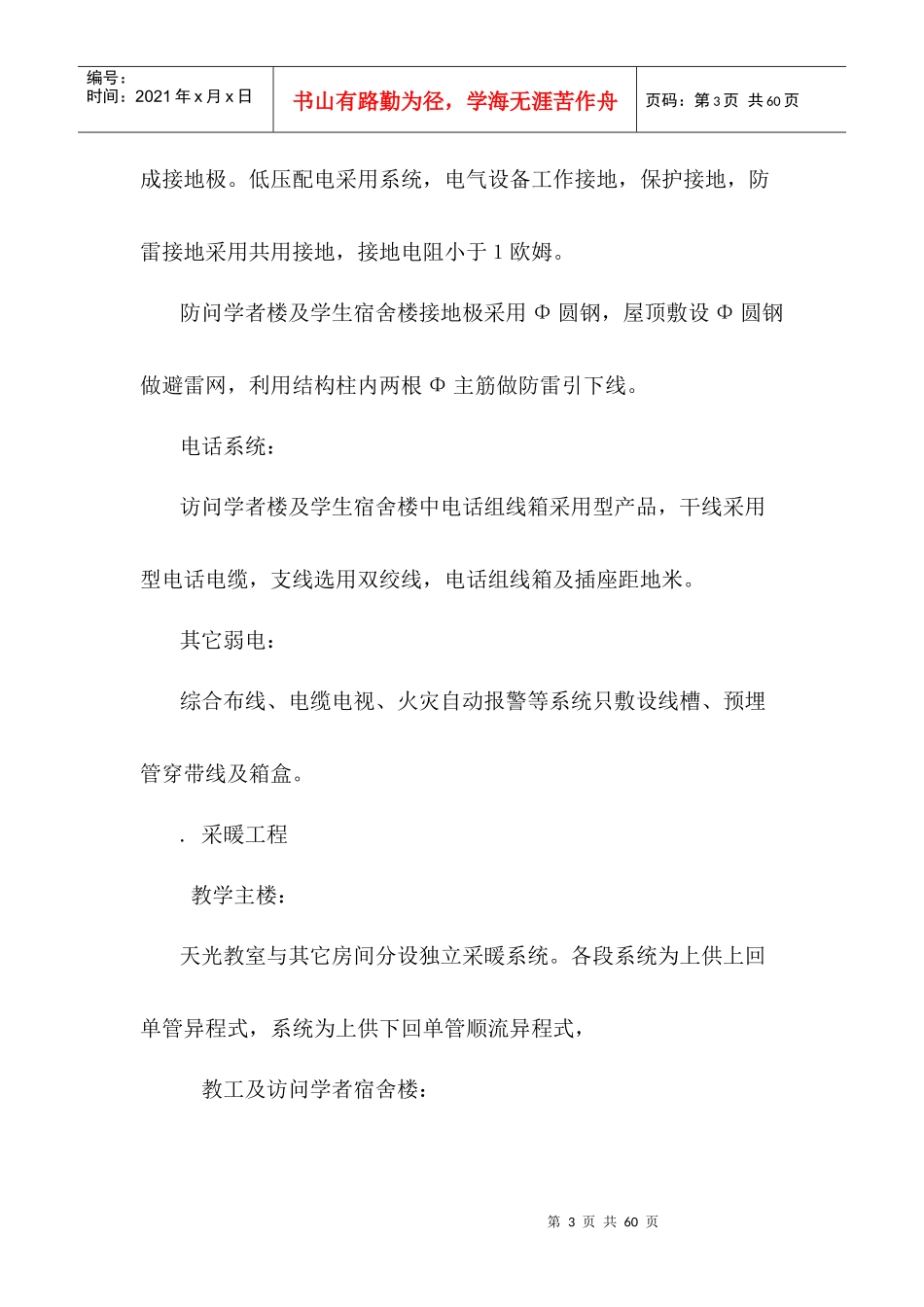

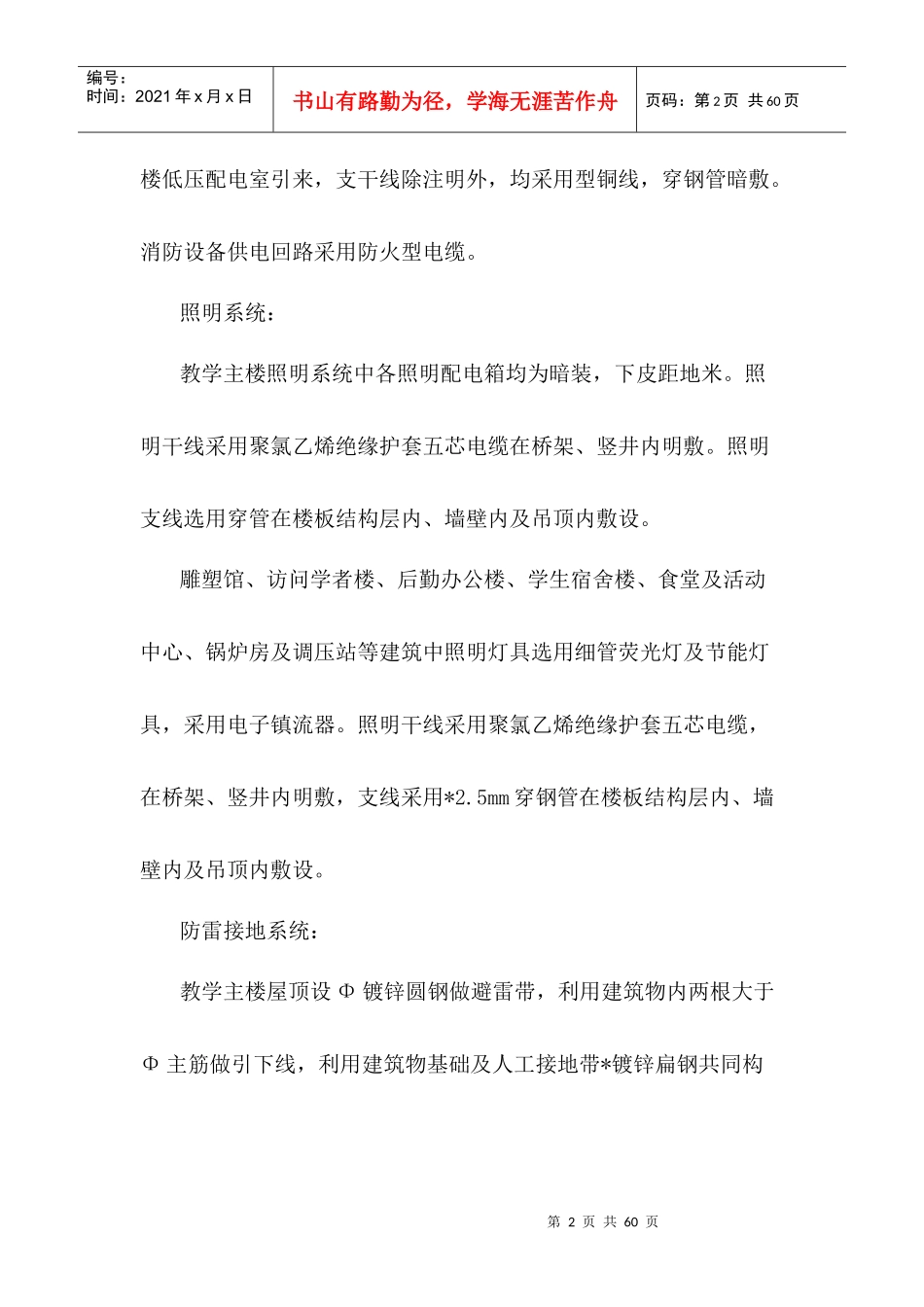

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页安装工程主要施工方案及措施安装工程各系统简要说明.电气工程供配电系统：教学主楼低压电源由本楼变电站内引出。各层管井内设层配电箱，各教室内设置小型配电箱。管井内配电箱，各电梯机房双电源切换箱，污水泵控制箱，泵房控制箱均明装。各层配电箱用放射配电方式送电至各房间配电箱，全楼公共走道吊顶内均设强电线槽型，把各层管井、走道及房间沟通，供敷设导线用。雕塑馆、访问学者楼、后勤办公楼、学生宿舍楼、食堂及活动中心、锅炉房及调压站均采用放射配电方式，配线采用。低压配电柜采用型（后勤办公楼采用型），按照明、动力、空调分别计量。配电干线采用Ｖ电缆（访问学者楼及后勤办公楼采用电缆），由主第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页楼低压配电室引来，支干线除注明外，均采用型铜线，穿钢管暗敷。消防设备供电回路采用防火型电缆。照明系统：教学主楼照明系统中各照明配电箱均为暗装，下皮距地米。照明干线采用聚氯乙烯绝缘护套五芯电缆在桥架、竖井内明敷。照明支线选用穿管在楼板结构层内、墙壁内及吊顶内敷设。雕塑馆、访问学者楼、后勤办公楼、学生宿舍楼、食堂及活动中心、锅炉房及调压站等建筑中照明灯具选用细管荧光灯及节能灯具，采用电子镇流器。照明干线采用聚氯乙烯绝缘护套五芯电缆，在桥架、竖井内明敷，支线采用*2.5mm穿钢管在楼板结构层内、墙壁内及吊顶内敷设。防雷接地系统：教学主楼屋顶设Φ镀锌圆钢做避雷带，利用建筑物内两根大于Φ主筋做引下线，利用建筑物基础及人工接地带*镀锌扁钢共同构第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页成接地极。低压配电采用系统，电气设备工作接地，保护接地，防雷接地采用共用接地，接地电阻小于１欧姆。防问学者楼及学生宿舍楼接地极采用Φ圆钢，屋顶敷设Φ圆钢做避雷网，利用结构柱内两根Φ主筋做防雷引下线。电话系统：访问学者楼及学生宿舍楼中电话组线箱采用型产品，干线采用型电话电缆，支线选用双绞线，电话组线箱及插座距地米。其它弱电：综合布线、电缆电视、火灾自动报警等系统只敷设线槽、预埋管穿带线及箱盒。.采暖工程教学主楼：天光教室与其它房间分设独立采暖系统。各段系统为上供上回单管异程式，系统为上供下回单管顺流异程式，教工及访问学者宿舍楼：第4页共60页第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页淋浴间、公共厕所、水房设散热器采暖系统，为上供上回单管顺流式。学生宿舍楼：地下室人防工程设有两个采暖系统，为上供上回单管异程式。地上部分设有两个系统，为上供下回单管顺流式。后勤办公楼：采暖系统为上供下回单管顺流式。食堂及活动中心：采暖系统分设三个回路，二个为上供下回单管异程式，一个为同程式。雕塑馆：采暖系统分设个回路，为上供上回单管异程式。锅炉房及调压站：分设个系统，均为上供上回单管异程式。供热热媒为来自校内锅炉房提供的90℃70℃热水。散热器选用铸铁对流辐射型暖气片，管道采用焊接钢管，≤32mm采用丝扣连接，≥40mm采用焊接。地沟和吊顶内管道采用岩棉管壳保温，楼梯间走第5页共60页第4页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共60页道上露明管采用聚乙烯泡沫塑料管壳保温。保温材料外表面缠裹玻璃丝布，刷防火漆。.给排水工程教学主楼：室内设有给水系统、消火栓系统、消防喷洒系统、污水系统、雨水系统共五个系统。本教学楼内的卫生间、专业教室用水来自于校园内给水管网。本工程消防管分三个系统，每个消防系统都有两根的钢管引入，进入室内与消火栓系统竖向形成管网，顶层设试验消火栓。楼内污水经排水管排至校园内污水管网，集水坑污水由水泵提升排出室外。本楼雨水系统为外排式。本工程凡敷设在管井、吊顶内和楼板下的管道，须做防腐处理后，用聚乙烯泡沫塑料保温，外缠玻璃丝布，刷防火漆。明装镀锌第6页共60页第5页共60页编号：时间：2021年x月x...
