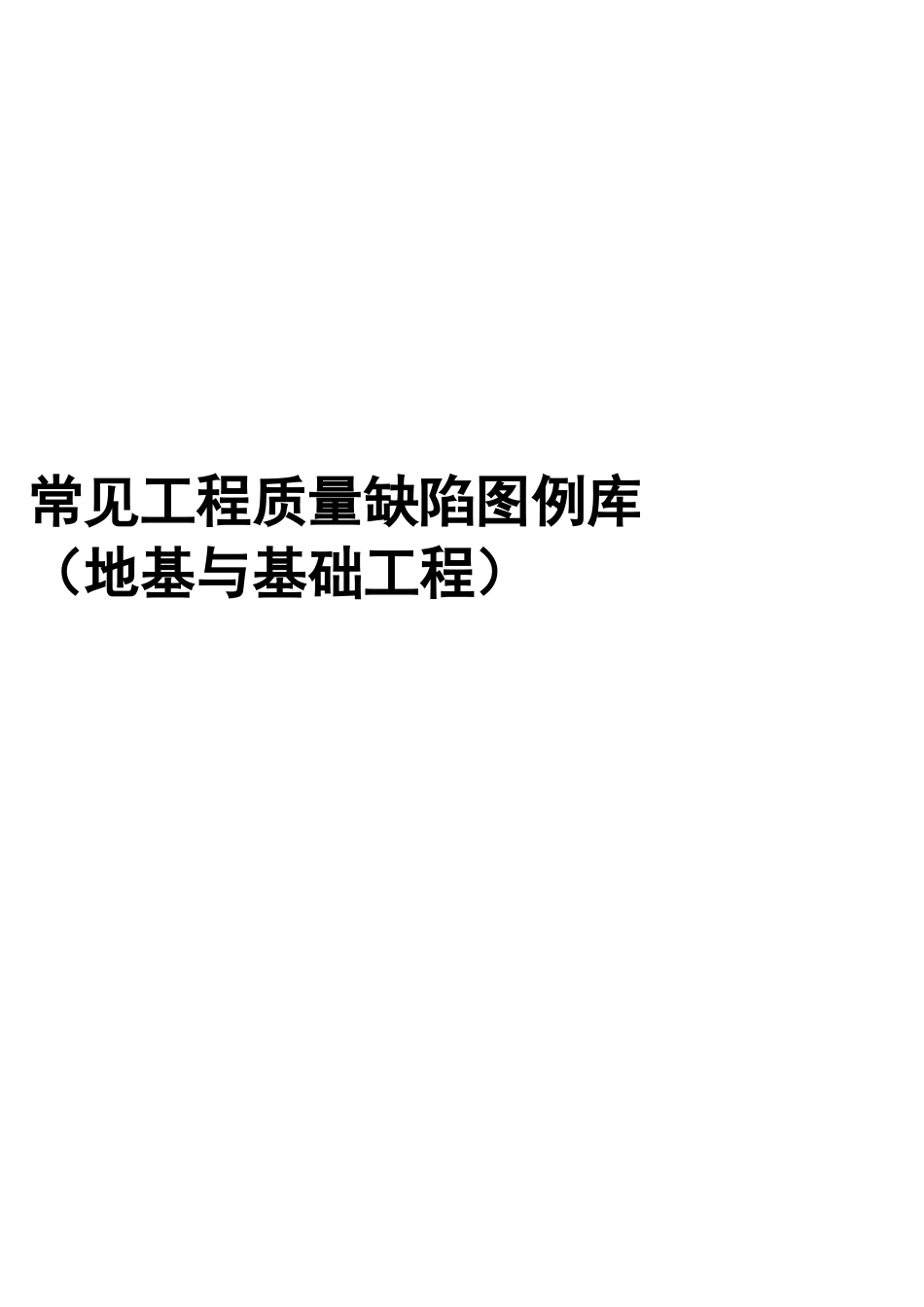

常见工程质量缺陷图例库(地基与基础工程)VIP免费

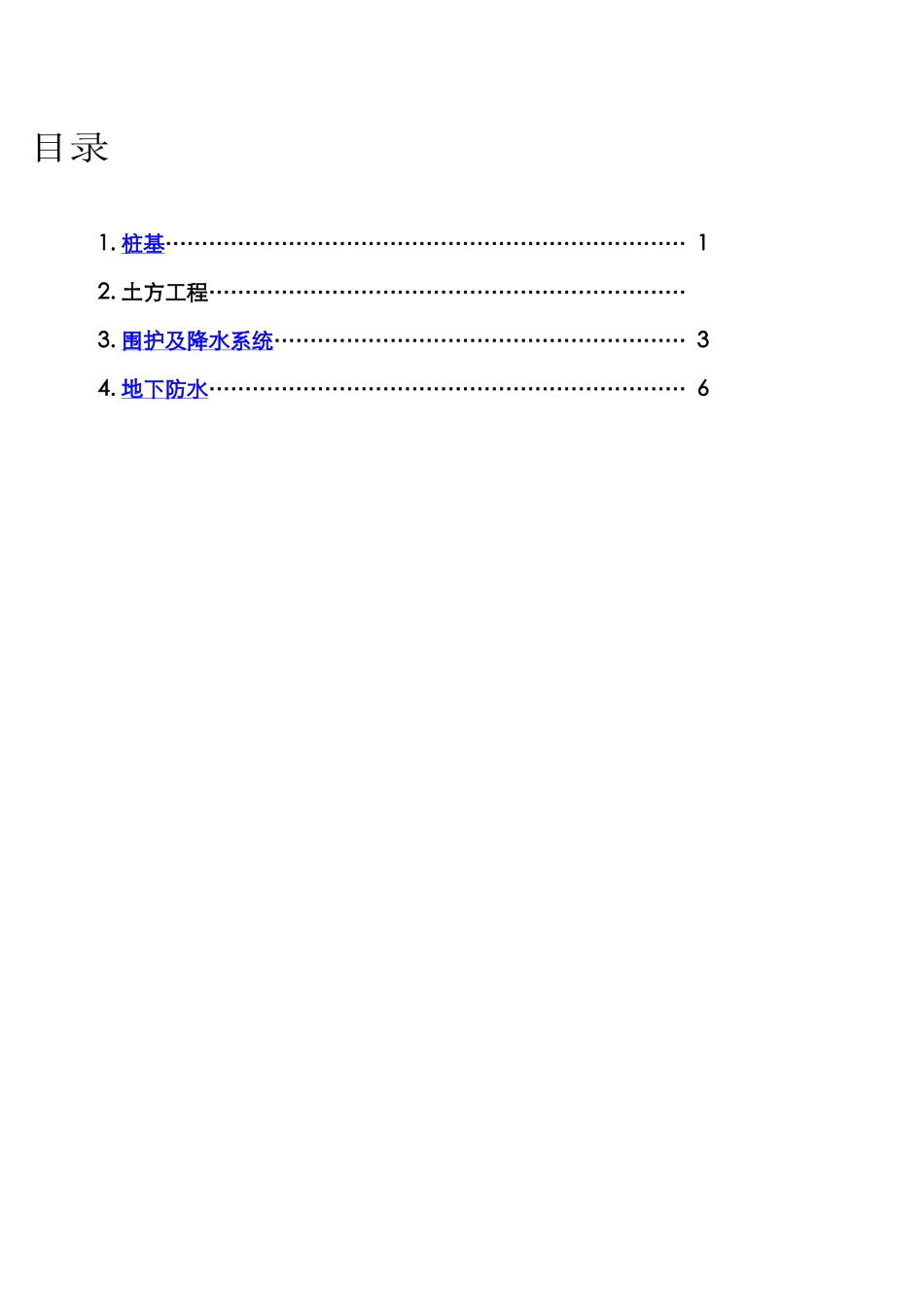

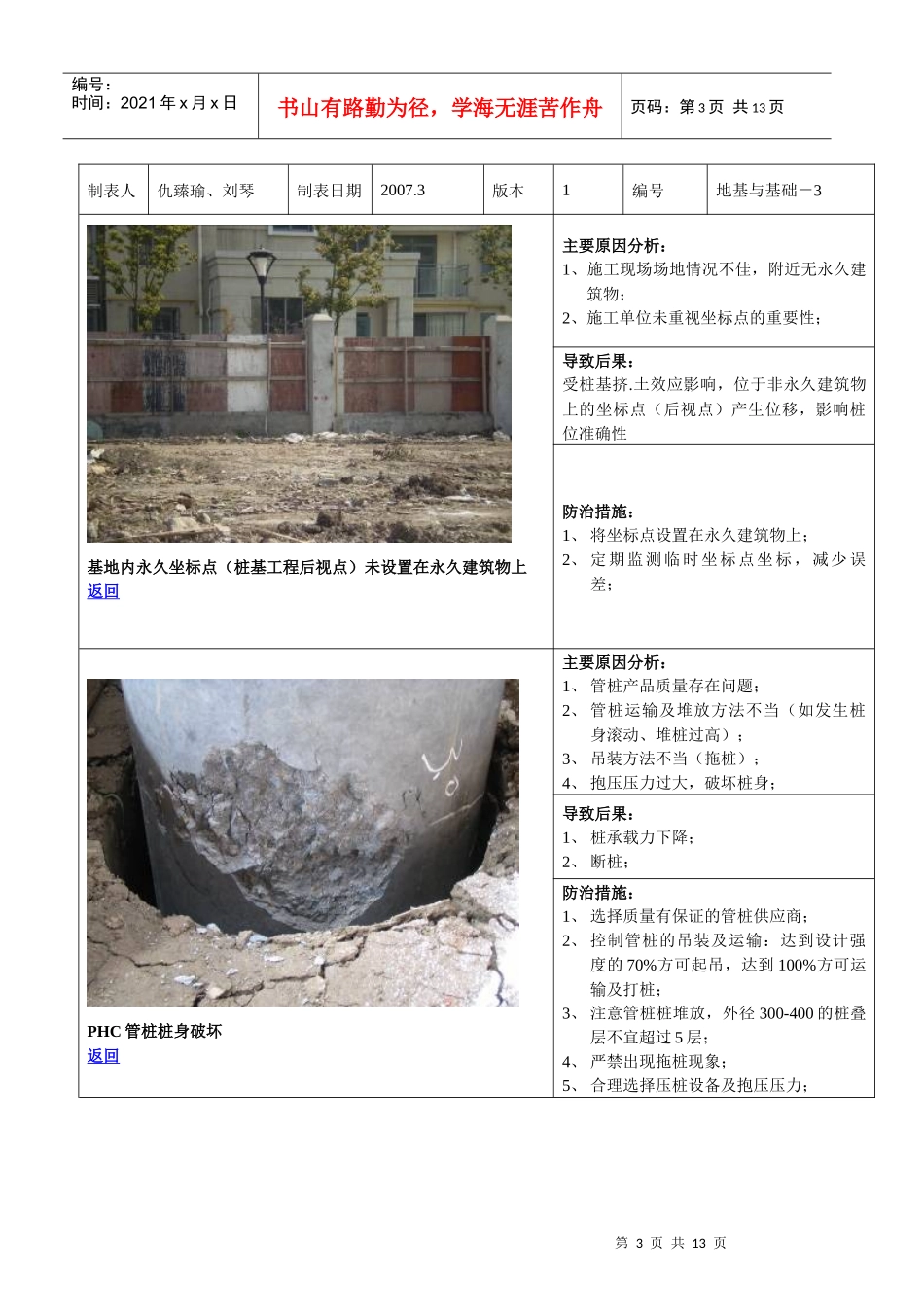

常见工程质量缺陷图例库（地基与基础工程）目录1.桩基………………………………………………………………12.土方工程…………………………………………………………3.围护及降水系统…………………………………………………34.地下防水…………………………………………………………6第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页制表人仇臻瑜、刘琴制表日期2007.3版本1编号地基与基础－3基地内永久坐标点（桩基工程后视点）未设置在永久建筑物上返回主要原因分析：1、施工现场场地情况不佳，附近无永久建筑物；2、施工单位未重视坐标点的重要性；导致后果：受桩基挤.土效应影响，位于非永久建筑物上的坐标点（后视点）产生位移，影响桩位准确性防治措施：1、将坐标点设置在永久建筑物上；2、定期监测临时坐标点坐标，减少误差；PHC管桩桩身破坏返回主要原因分析：1、管桩产品质量存在问题；2、管桩运输及堆放方法不当（如发生桩身滚动、堆桩过高）；3、吊装方法不当（拖桩）；4、抱压压力过大，破坏桩身；导致后果：1、桩承载力下降；2、断桩；防治措施：1、选择质量有保证的管桩供应商；2、控制管桩的吊装及运输：达到设计强度的70%方可起吊，达到100%方可运输及打桩；3、注意管桩桩堆放，外径300-400的桩叠层不宜超过5层；4、严禁出现拖桩现象；5、合理选择压桩设备及抱压压力；第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页制表人仇臻瑜、刘琴制表日期2007.3版本1编号地基与基础－2桩叠层堆放未设置垫木返回主要原因分析：1、不重视管桩堆放质量控制；导致后果：1、桩身弯曲；桩身出现裂缝；防治措施：1、沿垂直于长度方向的地面上设置2道垫木；垫木分别位于据桩端0.21倍桩长处；2、堆桩场地应保持平整、坚实；3、底层最外缘管桩应在垫木处用木楔塞紧以防滚动；PHC管桩桩身断裂返回主要原因分析：1、吊装时间过早砼强度未达标；2、地下存在大块坚硬障碍物；3、桩身不垂直；4、吊装、运输、堆放过程操作不符合要求；导致后果：1、桩承载力下降；2、断桩；防治措施：1、管桩砼强度必须达到100%才能打桩；2、施工前应对地下障碍物，如旧墙基、条石、大块砼等进行清理，尤其是对桩位下的障碍物，必要时用钎探检查；3、稳桩时应对垂直度进行双向校正，无误后方可正常施工；第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页制表人仇臻瑜、刘琴制表日期2007.3版本1编号地基与基础－3桩基锚固钢筋长度不够返回主要原因分析：施工人员质量意识差，未按图施工；成桩标高导致后果：锚固长度不够不符合规范要求，影响结构受力防治措施：应要求施工单位必须确保钢筋的锚固长度及桩顶标高，钢筋笼制作要考虑基础底板底排钢筋走向。土钉墙钢筋网片间距过大存在超挖现象（大于1.2米的最大限度）分层临时明降水措施未返回主要原因分析：1、施工人员质量意识差，未按图施工；2、监理工地巡查力度不够；导致后果：1、锚杆和土钉面层不能形成有效的抗力体系，影响土钉墙维护效果；2、容易造成边坡移位；防治措施：1、施工人员必须工艺进行施工；2、工序衔接配合管理；第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页制表人仇臻瑜、刘琴制表日期2007.3版本1编号地基与基础－4搅拌桩制作场地内未发现磅秤返回主要原因分析：施工人员质量意识差，管理混乱；导致后果：无法准确配置搅拌体，影响土体维护效果；防治措施：1、加强对施工单位的管理力度，严禁出现类似情况；2、设置磅秤，严格按图纸及施工组织设计施工；3、应要求施工单位向操作人员明确如何执行配合比；搅拌桩所用水泥露天堆放返回主要原因分析：1、施工人员质量意识差，管理混乱；2、施工场地布置不合理；导致后果：1、水泥容易受潮、变质，影响搅拌桩质量防治措施：1、加强对施工单位的管理力度，严禁出现类似情况；2、应根据施工组织设计要求，合理布置现场材料堆场，水泥应架空堆放；第7页共13页第6页共13页编号：时间：2021年x月x日书...
