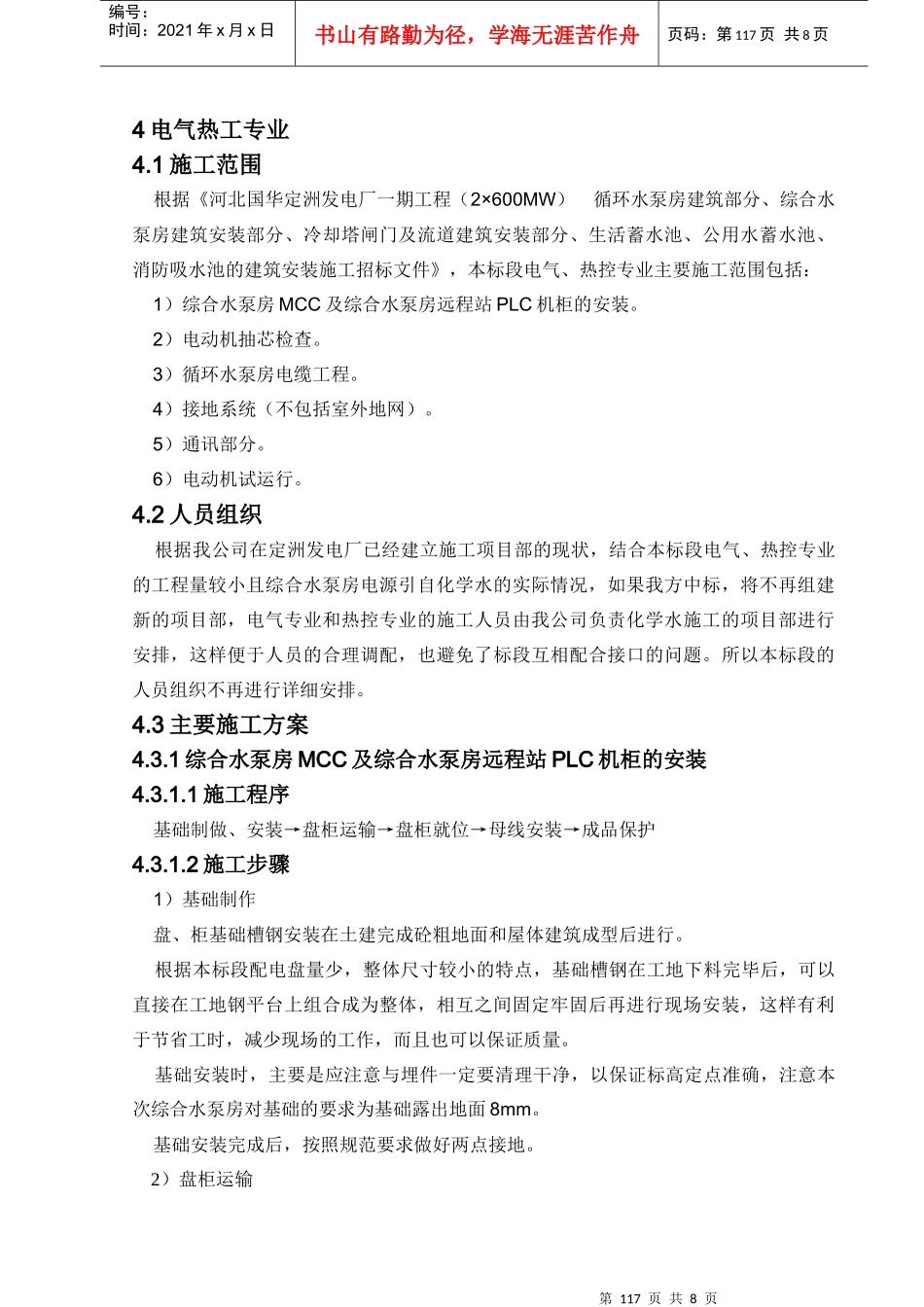

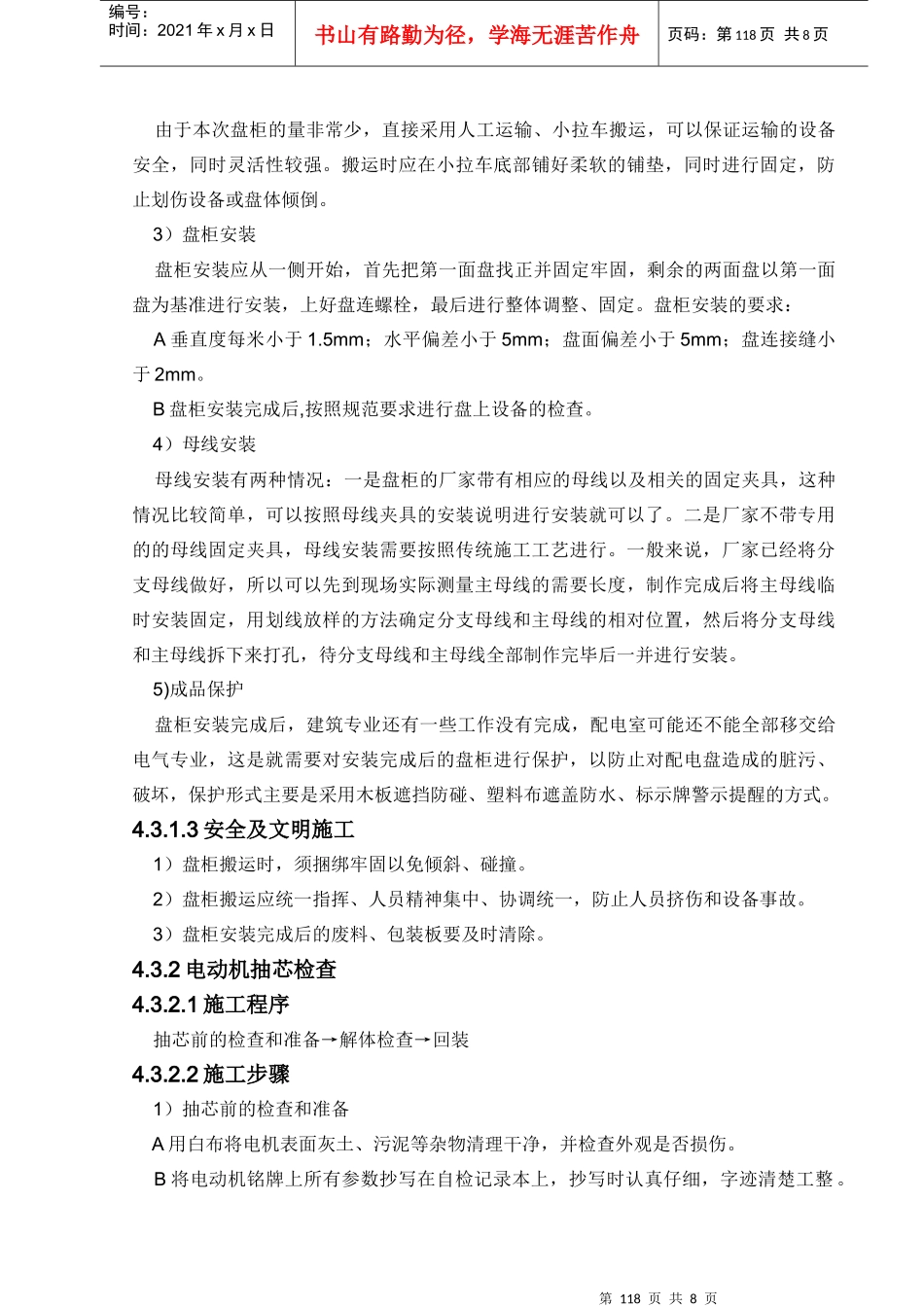

第117页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第117页共8页4电气热工专业4.1施工范围根据《河北国华定洲发电厂一期工程（2×600MW）循环水泵房建筑部分、综合水泵房建筑安装部分、冷却塔闸门及流道建筑安装部分、生活蓄水池、公用水蓄水池、消防吸水池的建筑安装施工招标文件》，本标段电气、热控专业主要施工范围包括：1）综合水泵房MCC及综合水泵房远程站PLC机柜的安装。2）电动机抽芯检查。3）循环水泵房电缆工程。4）接地系统（不包括室外地网）。5）通讯部分。6）电动机试运行。4.2人员组织根据我公司在定洲发电厂已经建立施工项目部的现状，结合本标段电气、热控专业的工程量较小且综合水泵房电源引自化学水的实际情况，如果我方中标，将不再组建新的项目部，电气专业和热控专业的施工人员由我公司负责化学水施工的项目部进行安排，这样便于人员的合理调配，也避免了标段互相配合接口的问题。所以本标段的人员组织不再进行详细安排。4.3主要施工方案4.3.1综合水泵房MCC及综合水泵房远程站PLC机柜的安装4.3.1.1施工程序基础制做、安装→盘柜运输→盘柜就位→母线安装→成品保护4.3.1.2施工步骤1）基础制作盘、柜基础槽钢安装在土建完成砼粗地面和屋体建筑成型后进行。根据本标段配电盘量少，整体尺寸较小的特点，基础槽钢在工地下料完毕后，可以直接在工地钢平台上组合成为整体，相互之间固定牢固后再进行现场安装，这样有利于节省工时，减少现场的工作，而且也可以保证质量。基础安装时，主要是应注意与埋件一定要清理干净，以保证标高定点准确，注意本次综合水泵房对基础的要求为基础露出地面8mm。基础安装完成后，按照规范要求做好两点接地。2）盘柜运输第118页共8页第117页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第118页共8页由于本次盘柜的量非常少，直接采用人工运输、小拉车搬运，可以保证运输的设备安全，同时灵活性较强。搬运时应在小拉车底部铺好柔软的铺垫，同时进行固定，防止划伤设备或盘体倾倒。3）盘柜安装盘柜安装应从一侧开始，首先把第一面盘找正并固定牢固，剩余的两面盘以第一面盘为基准进行安装，上好盘连螺栓，最后进行整体调整、固定。盘柜安装的要求：A垂直度每米小于1.5mm；水平偏差小于5mm；盘面偏差小于5mm；盘连接缝小于2mm。B盘柜安装完成后,按照规范要求进行盘上设备的检查。4）母线安装母线安装有两种情况：一是盘柜的厂家带有相应的母线以及相关的固定夹具，这种情况比较简单，可以按照母线夹具的安装说明进行安装就可以了。二是厂家不带专用的的母线固定夹具，母线安装需要按照传统施工工艺进行。一般来说，厂家已经将分支母线做好，所以可以先到现场实际测量主母线的需要长度，制作完成后将主母线临时安装固定，用划线放样的方法确定分支母线和主母线的相对位置，然后将分支母线和主母线拆下来打孔，待分支母线和主母线全部制作完毕后一并进行安装。5)成品保护盘柜安装完成后，建筑专业还有一些工作没有完成，配电室可能还不能全部移交给电气专业，这是就需要对安装完成后的盘柜进行保护，以防止对配电盘造成的脏污、破坏，保护形式主要是采用木板遮挡防碰、塑料布遮盖防水、标示牌警示提醒的方式。4.3.1.3安全及文明施工1）盘柜搬运时，须捆绑牢固以免倾斜、碰撞。2）盘柜搬运应统一指挥、人员精神集中、协调统一，防止人员挤伤和设备事故。3）盘柜安装完成后的废料、包装板要及时清除。4.3.2电动机抽芯检查4.3.2.1施工程序抽芯前的检查和准备→解体检查→回装4.3.2.2施工步骤1）抽芯前的检查和准备A用白布将电机表面灰土、污泥等杂物清理干净，并检查外观是否损伤。B将电动机铭牌上所有参数抄写在自检记录本上，抄写时认真仔细，字迹清楚工整。第119页共8页第118页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第119页共8页校核电动机型号与设计相符。C盘动电动机转子，检查转动是否灵活无卡涩。D用500V兆欧表测量电机的绝缘电阻值并做好记录（每相绕组两端头已引出的电动机，分别测量相间及对地绝缘电阻；中性点未引出的电动机只测量相间对地绝缘电阻)...
