平煤四矿地面控制系统设计VIP免费

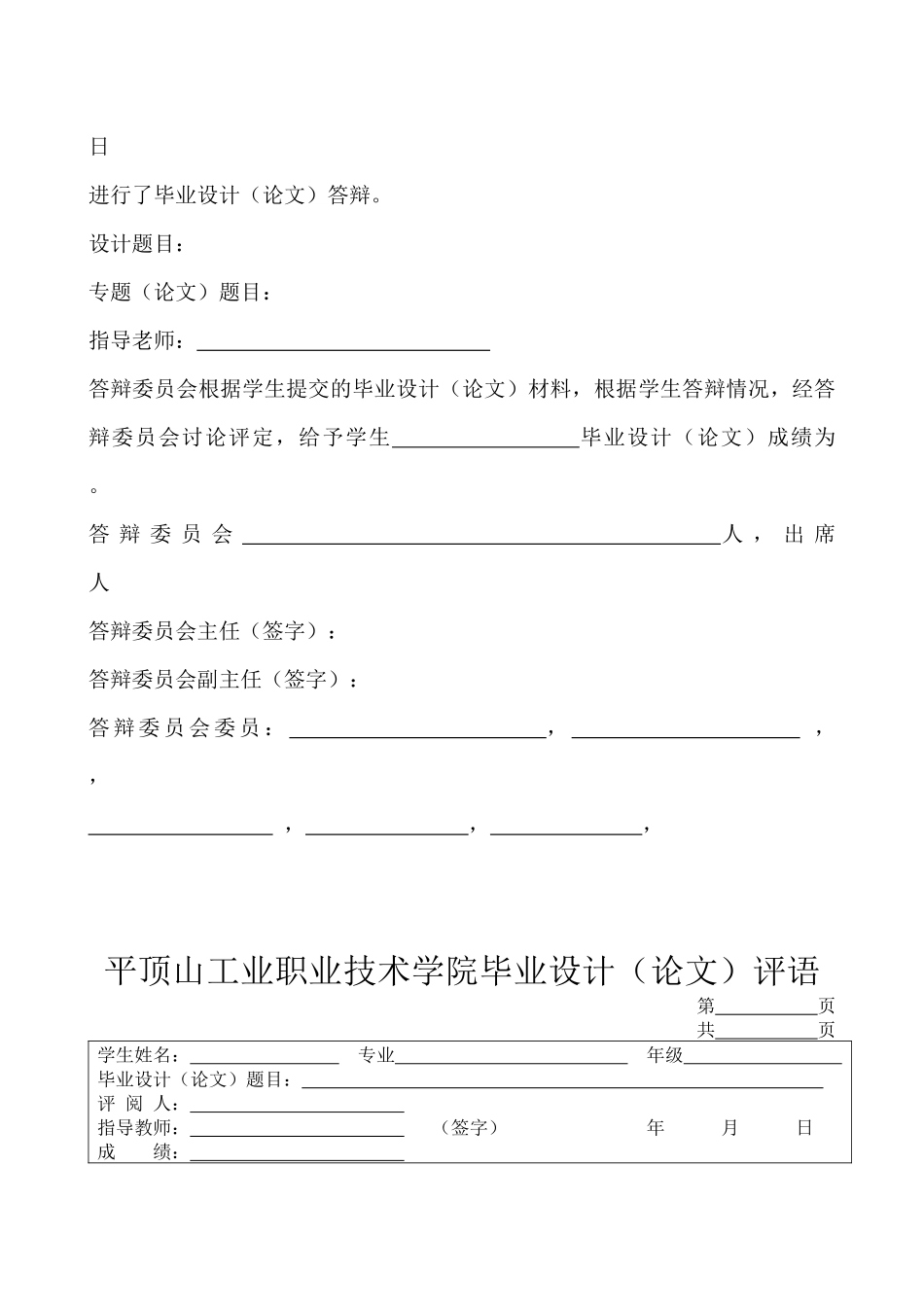

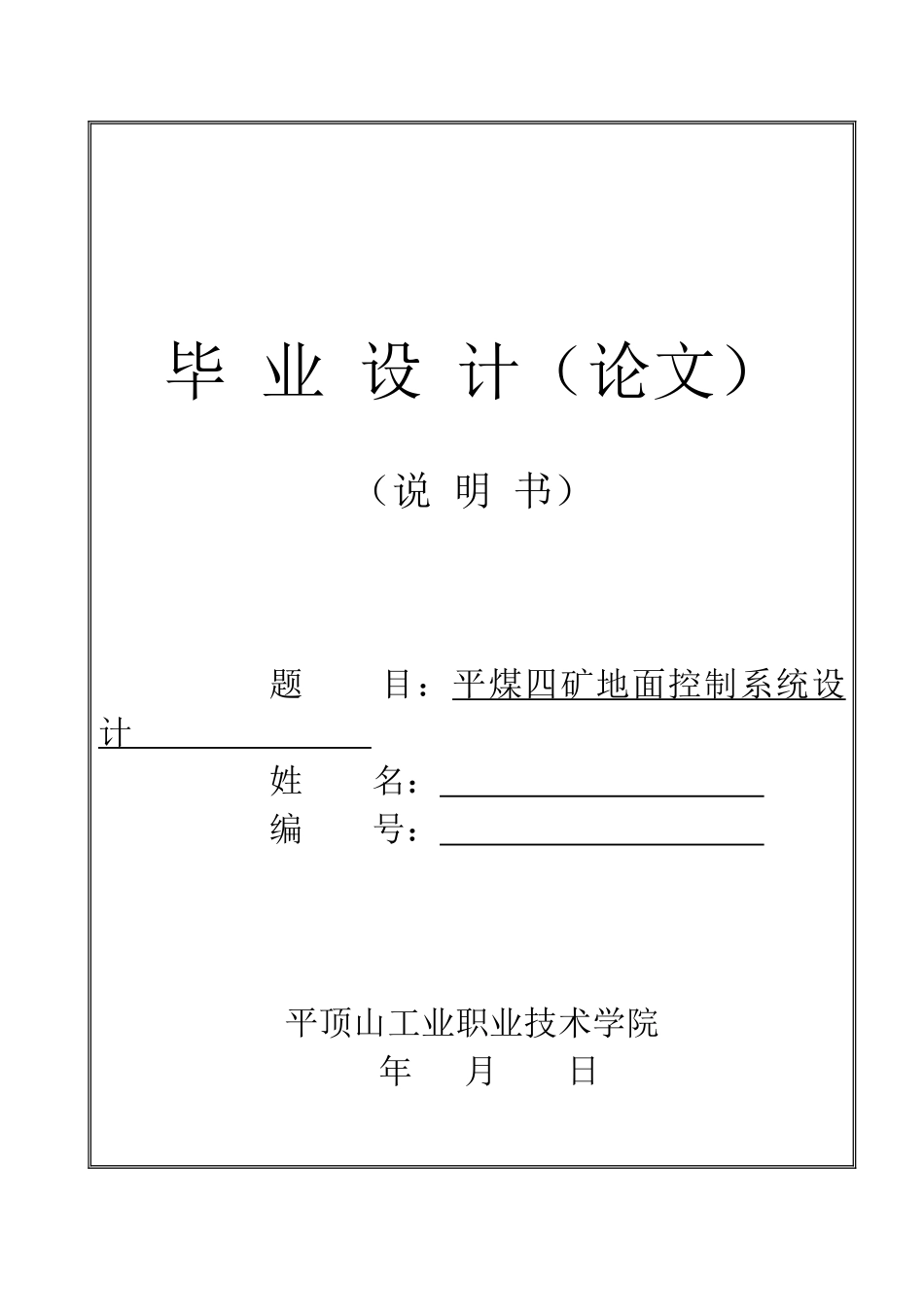

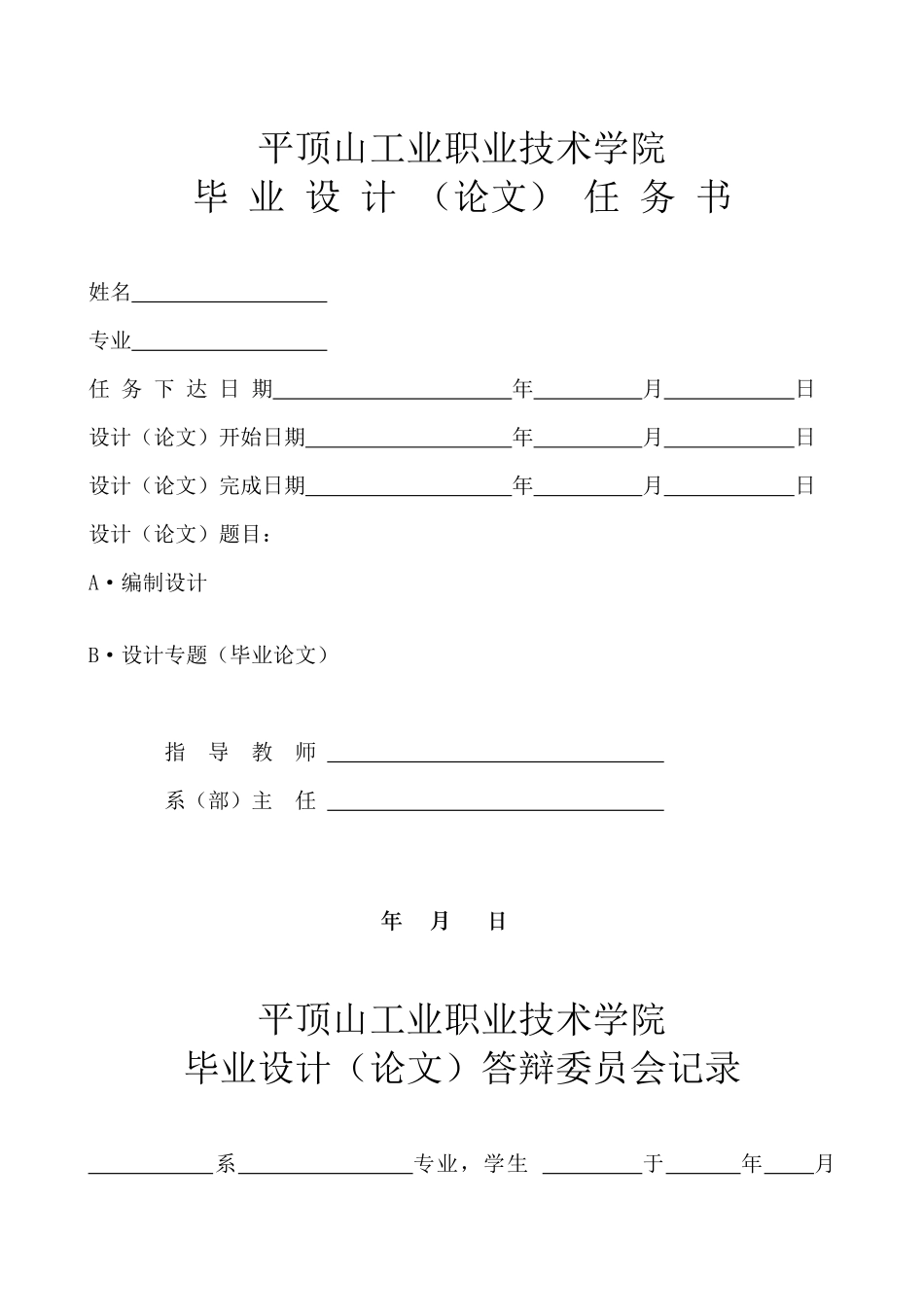

毕业设计（论文）（说明书）题目：平煤四矿地面控制系统设计姓名：编号：平顶山工业职业技术学院年月日平顶山工业职业技术学院毕业设计（论文）任务书姓名专业任务下达日期年月日设计（论文）开始日期年月日设计（论文）完成日期年月日设计（论文）题目：A·编制设计B·设计专题（毕业论文）指导教师系（部）主任年月日平顶山工业职业技术学院毕业设计（论文）答辩委员会记录系专业，学生于年月日进行了毕业设计（论文）答辩。设计题目：专题（论文）题目：指导老师：答辩委员会根据学生提交的毕业设计（论文）材料，根据学生答辩情况，经答辩委员会讨论评定，给予学生毕业设计（论文）成绩为。答辩委员会人，出席人答辩委员会主任（签字）：答辩委员会副主任（签字）：答辩委员会委员：，，，，，，平顶山工业职业技术学院毕业设计（论文）评语第页共页学生姓名：专业年级毕业设计（论文）题目：评阅人：指导教师：（签字）年月日成绩：系（科）主任：（签字）年月日毕业设计（论文）及答辩评语：摘要四矿地面生产系统主要包括三个部分：即皮带运输系统、筛分系统、储装运及计量系统。利用西门子S7-300系列PLC形成地面生产系统的集中控制系统，控制范围包括从主井煤仓至主煤仓过程中的所有皮带、给煤机、破碎机、动筛、转载机等设备以及煤仓煤位的控制和保护。在地面生产系统变电站设置主控PLC系统，通过硬件接口控制生产系统高低压供电设备，从而控制皮带等设备的启停，同时采集高低柜电量信息。主控PLC系统完成整个生产系统设备间的闭锁和集中控制，在主控PLC柜体上安装触摸屏（或操作屏）在筛分楼安装分站PLC系统，主要采集各类保护信号，并输出控制命令给各就地控制箱，监测和控制筛分楼配电设备，与主控PLC进行通讯。在煤仓上仓的配电分站，设置煤仓分站PLC，监测和控制筛分楼配电设备，与主控PLC进行通讯。在煤仓下仓的配电点设置火车装车分站PLC。主要控制装车皮带、皮带制动器、煤仓给煤机、出煤口电动阀门、牵引系统等。在各类皮带、动筛等设备附近安装就地控制箱，就地控制分手动（就地）和自动（远动），在自动（远动）方式时，设备的其他由PLC系统控制，当在手动方式时，即使PLC系统瘫痪仍能由就地直接控制设备。PLC系统能识别就地控制箱的手动或自动方式的选择。在皮带沿线安装紧停（或拉线）包括，对长皮带安装跑偏保护，在动筛、煤仓等容易堆煤的点安装煤位传感器。在沿线安装语音信号设备，语音信号自成一路沿皮带走廊布置。各个控制对象的运行信息、控制信号、皮带沿线信号引到PLC柜内，同语音信号一起通过MCTP多通道传输平台送到调度监控中心。关键词：PLC系统控制触摸屏目录摘要...............................................................................................1第一章前言.....................................................................................1第二章地面生产控制系统概况..........................................................22.1地面生产控制系统组成和内容.................................................................22.2地面生产控制系统的特点........................................................................62.3地面生产控制系统的主要功能.................................................................7第三章地面生产控制系统的电路部分设计.......................................73.1集中联动要求.....................................................................................73.2操作过程............................................................................................83.3设备保护和操作信号...........................................................................83.4防爆及瓦斯断电要求...........................................................................83.5控制系统的电路组成...........................................................................9第四章控制系统的PLC设计...................................
