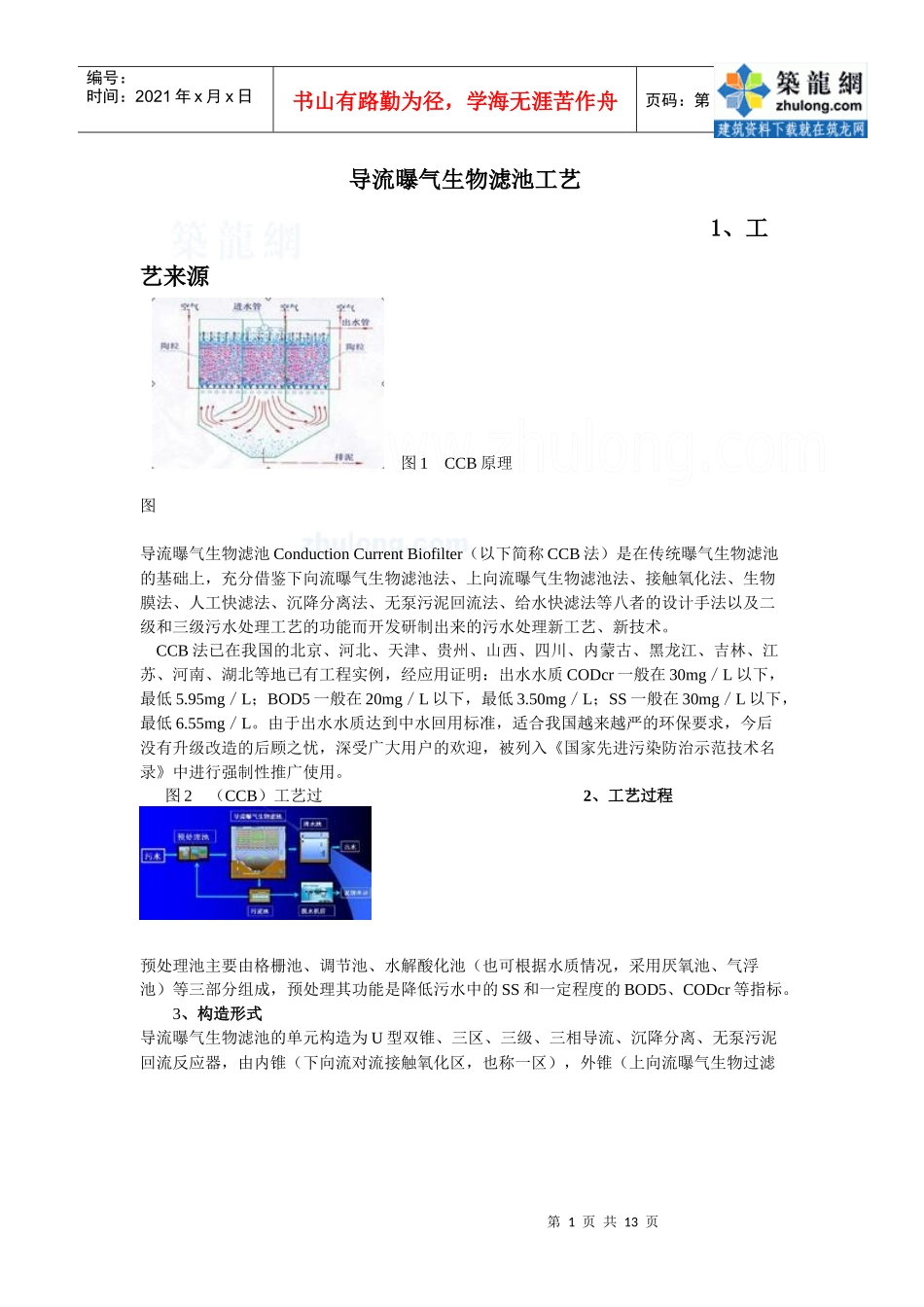

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页导流曝气生物滤池工艺1、工艺来源图1CCB原理图导流曝气生物滤池ConductionCurrentBiofilter（以下简称CCB法）是在传统曝气生物滤池的基础上，充分借鉴下向流曝气生物滤池法、上向流曝气生物滤池法、接触氧化法、生物膜法、人工快滤法、沉降分离法、无泵污泥回流法、给水快滤法等八者的设计手法以及二级和三级污水处理工艺的功能而开发研制出来的污水处理新工艺、新技术。CCB法已在我国的北京、河北、天津、贵州、山西、四川、内蒙古、黑龙江、吉林、江苏、河南、湖北等地已有工程实例，经应用证明：出水水质CODcr一般在30mg／L以下，最低5.95mg／L；BOD5一般在20mg／L以下，最低3.50mg／L；SS一般在30mg／L以下，最低6.55mg／L。由于出水水质达到中水回用标准，适合我国越来越严的环保要求，今后没有升级改造的后顾之忧，深受广大用户的欢迎，被列入《国家先进污染防治示范技术名录》中进行强制性推广使用。图2（CCB）工艺过2、工艺过程预处理池主要由格栅池、调节池、水解酸化池（也可根据水质情况，采用厌氧池、气浮池）等三部分组成，预处理其功能是降低污水中的SS和一定程度的BOD5、CODcr等指标。3、构造形式导流曝气生物滤池的单元构造为U型双锥、三区、三级、三相导流、沉降分离、无泵污泥回流反应器，由内锥（下向流对流接触氧化区，也称一区），外锥（上向流曝气生物过滤第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页区，也称三区），以及下部的导流沉降分离区（也称二区）三部大分组成。在内锥即（一区）和外锥（三区）设有滤料，在导流沉降分离区（二区）内装有导沉板和排泥管。在内外锥与导流沉降分离区之间，设有反冲洗空气管和水管，其结构详见右图导流曝气生物滤池构筑示意图5、工艺技术（1）、下向流对流接触氧化区预处理后的污水自上而下进入内锥内（一区），通过滤料空隙间曲折下行，空气自下而上，通过滤料空隙间曲折上升，在对流接触氧化的过程中，与污水及滤料上附着的生物膜充分接触，在好氧条件下发生气、液、固三相反应。（2）、沉降分离无泵污泥回流区通过内锥（一区）处理后的污水，在重力作用下继续下行，进入导流沉降无泵污泥回流区（二区）内，在导流板的作用，并借助于流体下行的重力，使重于水的污泥顺势下沉于锥底，实现泥水分离，分离出来的水，在导流板的作用下进入外锥（三区）继续处理，分离出来的泥在上部水压作用下，被压入锥底，通过排泥管，进入污泥槽，流至污泥干化池。污泥流至干化池后，上清液和污泥在干化过程中外排的废液，通过回流槽，流到污水处理池前端，进入厌氧池或水解酸化池进行反硝化处理，干化污泥外运处理。(3）、上向流曝气生物过滤区导流沉降分离出来的水在导流板的作用下进入到外锥，即上向流曝气生物过滤区（三区），与空气一道自下而上，通过滤料空隙间曲折上升，与污水及滤料上附着的生物膜充分接触，在好氧条件下，发生气、液、固三相反应。该区借鉴了接触氧化法、上向流曝气生物滤池法、生物膜法、人工快滤法、给水快滤法五者的设计手法，继而使污水在上向流曝气生物过滤区这个基本单元内，综合完成污水在导流曝气生物滤池中的第三级处理。污水在外锥，即上向流曝气生物过滤区（三区）的处理过程中、也要产生一定的污泥，产生的污泥同样借助于重力作用，使重于水的污泥通过导流板间隙，也同样下沉于底部的导流沉降无泵污泥回流区，还同样通过上部水的压力，将污泥压入锥底的排泥管，排入污泥槽，流至干化池。在这里不难看出，污水在导流曝气生物滤池中，综合实现了两次曝气，而共用一个沉淀区的综合作用，因此导流曝气生物滤池还具备两曝两沉（AB法）的污水处理工艺特征。污泥流至干化池后，上清液和污泥干化过程中外排的废液通过回流槽，回流到污水处理池前端，进入厌氧池或水解酸化池反硝化处理。污泥消毒干化后外运处理。（4）、气、水、泥运行线路1）、曝气过程曝气（内锥即下向流对流接触氧化区）→不曝气（导流沉降无泵污泥回流区）→曝气（上向流曝气生物过滤区）2...
