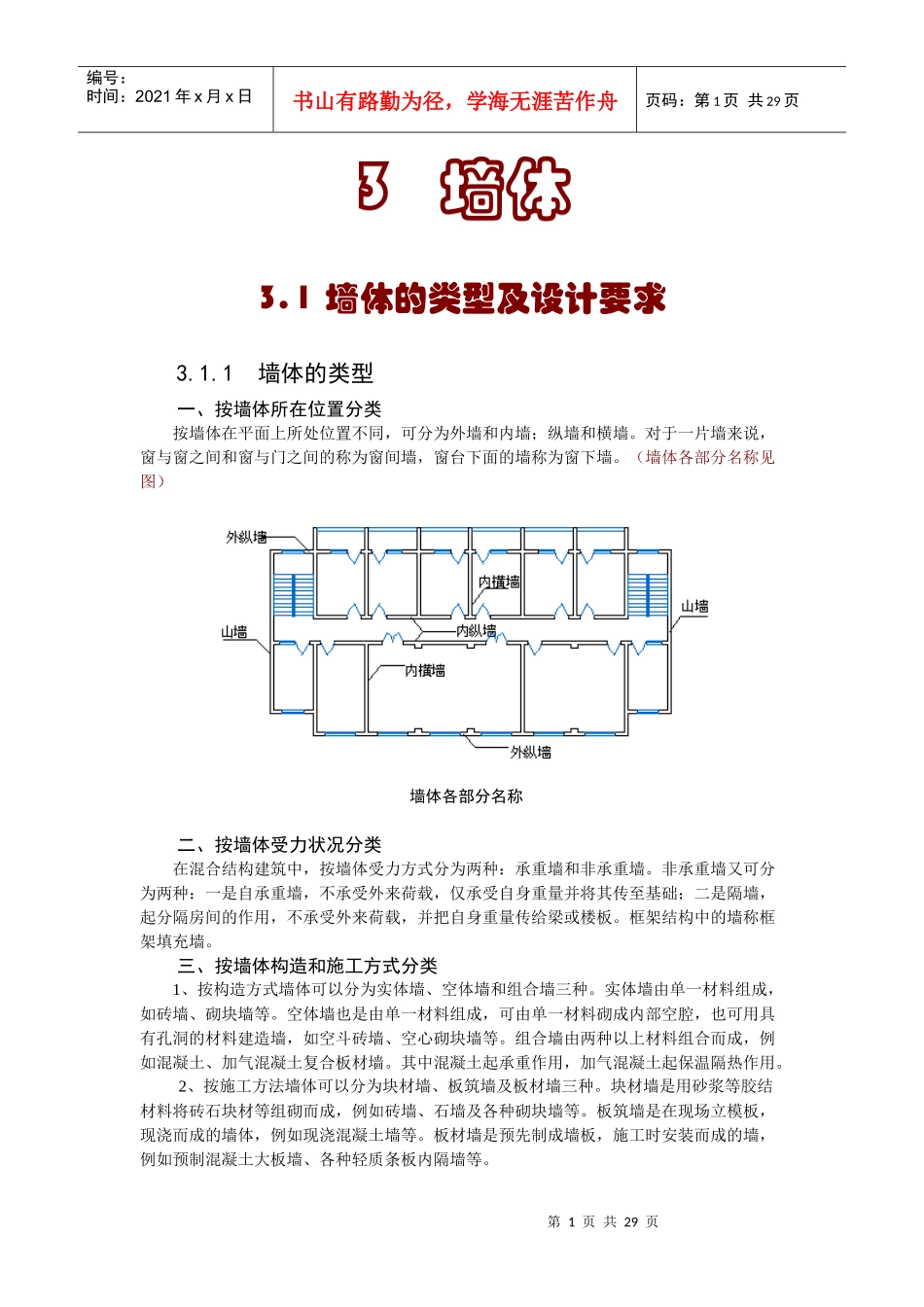

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页33墙体墙体3.l墙体的类型及设计要求3.1.1墙体的类型一、按墙体所在位置分类按墙体在平面上所处位置不同，可分为外墙和内墙；纵墙和横墙。对于一片墙来说，窗与窗之间和窗与门之间的称为窗间墙，窗台下面的墙称为窗下墙。（墙体各部分名称见图）墙体各部分名称二、按墙体受力状况分类在混合结构建筑中，按墙体受力方式分为两种：承重墙和非承重墙。非承重墙又可分为两种：一是自承重墙，不承受外来荷载，仅承受自身重量并将其传至基础；二是隔墙，起分隔房间的作用，不承受外来荷载，并把自身重量传给梁或楼板。框架结构中的墙称框架填充墙。三、按墙体构造和施工方式分类1、按构造方式墙体可以分为实体墙、空体墙和组合墙三种。实体墙由单一材料组成，如砖墙、砌块墙等。空体墙也是由单一材料组成，可由单一材料砌成内部空腔，也可用具有孔洞的材料建造墙，如空斗砖墙、空心砌块墙等。组合墙由两种以上材料组合而成，例如混凝土、加气混凝土复合板材墙。其中混凝土起承重作用，加气混凝土起保温隔热作用。2、按施工方法墙体可以分为块材墙、板筑墙及板材墙三种。块材墙是用砂浆等胶结材料将砖石块材等组砌而成，例如砖墙、石墙及各种砌块墙等。板筑墙是在现场立模板，现浇而成的墙体，例如现浇混凝土墙等。板材墙是预先制成墙板，施工时安装而成的墙，例如预制混凝土大板墙、各种轻质条板内隔墙等。第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页3.1.2墙体的设计要求一、结构要求对以墙体承重为主结构，常要求各层的承重墙上、下必须对齐；各层的门、窗洞孔也以上、下对齐为佳。此外，还需考虑以下两方面的要求。1、合理选择墙体结构布置方案墙体结构布置方案有：（1）横墙承重：凡以横墙承重的称横墙承重方案或横向结构系统。这时，楼板、屋顶上的荷载均由横墙承受，纵向墙只起纵向稳定和拉结的作用。它的主要特点是横墙间距密，加上纵墙的拉结，使建筑物的整体性好、横向刚度大，对抵抗地震力等水平荷载有利。但横墙承重方案的开间尺寸不够灵活，适用于房间开间尺寸不大的宿舍、住宅及病房楼等小开间建筑（如图）。（2）纵墙承重：凡以纵墙承重的称为纵墙承重方案或纵向结构系统。这时，楼板、屋顶上的荷载均由纵墙承受，横墙只起分隔房间的作用，有的起横向稳定作用。纵墙承重可使房间开间的划分灵活，多适用于需要较大房间的办公楼、商店、教学楼等公共建筑（如图）。第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页（3）纵横墙承重：凡由纵向墙和横向墙共同承受楼板、屋顶荷载的结构布置称纵横墙（混合）承重方案。该方案房间布置较灵活，建筑物的刚度亦较好。混合承重方案多用于开间、进深尺寸较大且房间类型较多的建筑和平面复杂的建筑中，前者如教学楼、住宅等建筑（如图）。第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页（4）部分框架承重：在结构设计中，有时采用墙体和钢筋混凝土梁、柱组成的框架共同承受楼板和屋顶的荷载，这时，梁的一端支承在柱上，而另一端则搁置在墙上，这种结构布置称部分框架结构或内部框架承重方案。它较适合于室内需要较大使用空间的建筑，如商场等。2、具有足够的强度和稳定性强度是指墙体承受荷载的能力，它与所采用的材料以及同一材料的强度等级有关。作为承重墙的墙体，必须具有足够的强度，以确保结构的安全。墙体的稳定性与墙的高度、长度和厚度有关。高而薄的墙稳定性差，矮而厚的墙稳定性好；长而薄的墙稳定性差，短而厚的墙稳定性好。二、热工要求1、墙体的保温要求对有保温要求的墙体，须提高其构件的热阻，通常采取以下措施。（1）增加墙体的厚度墙体的热阻与其厚度成正比，欲提高墙身的热阻，可增加其厚度。（2）选择导热系数小的墙体材料要增加墙体的热阻，常选用导热系数小的保温材料，如泡沫混凝土、加气混凝土、陶粒混凝土、膨胀珍珠岩、膨胀蛙石、浮石及浮石混凝土、泡沫塑料、...
